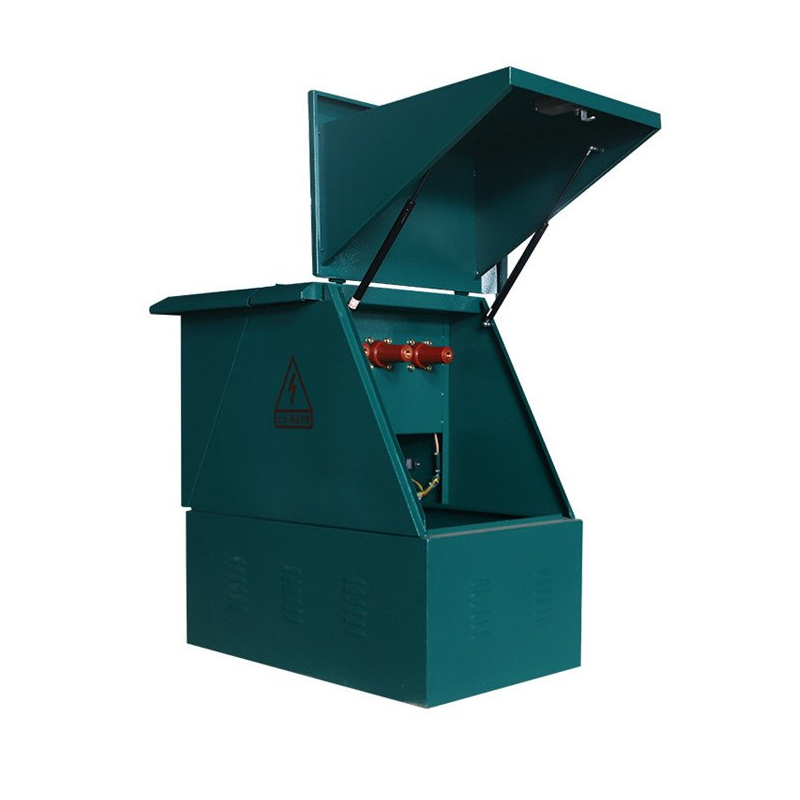

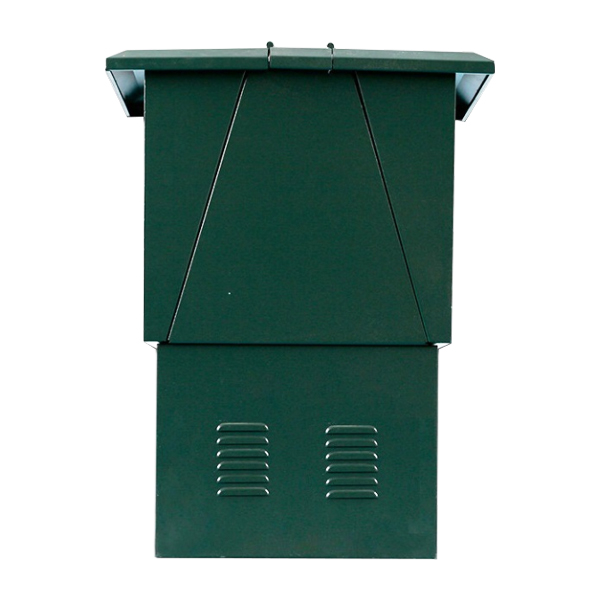

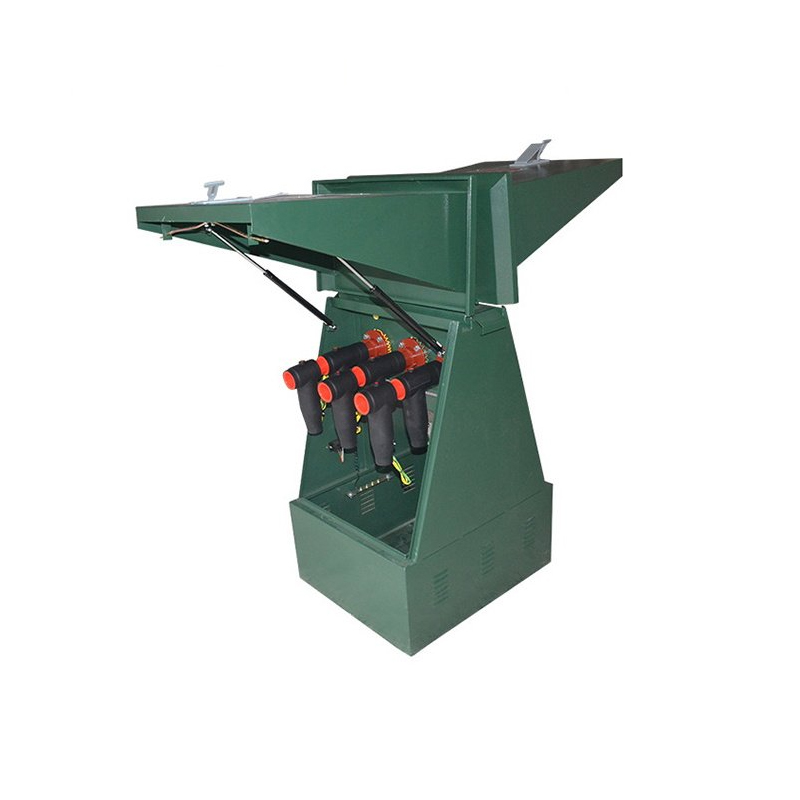

11KV en dehors de la boîte de terminaison de câble d'armoire de jonction électrique

Cotenle est un fournisseur important d'équipements de réseau de distribution urbain moderne en Chine. La boîte de terminaison de câble pour armoire de jonction électrique extérieure 11KV fabriquée par Cotenele présente des caractéristiques d'isolation complète, d'étanchéité complète et une structure compacte. Elle résout efficacement et en toute sécurité les problèmes de prise et de transition des câbles grâce à des configurations flexibles et une technologie de connexion de câble fiable. Cette boîte de jonction de câble adopte généralement un joint de câble de connexion boulonné avec un courant nominal de 630 A, conforme à la norme DIN47636. reconstruction du réseau et alimentation électrique des câbles souterrains.

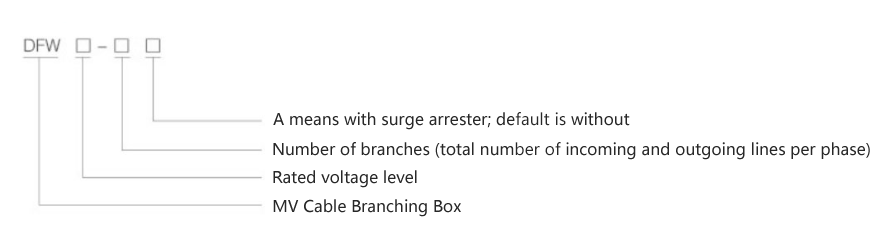

Modèle et significations

Principaux paramètres techniques

Conditions de travail

1. Température ambiante : température maximale ne dépassant pas +40 °C, température minimale non inférieure à -30 °C.

2. Vitesse du vent : équivalente à 34 m/s (pression du vent ne dépassant pas 700 Pa).

3. Humidité : humidité relative moyenne quotidienne ne dépassant pas 95 %, humidité relative moyenne mensuelle ne dépassant pas 95 %.

4. Résistance sismique et inclinaison de l'installation : accélération horizontale ne dépassant pas 0,4 m/s², accélération verticale ne dépassant pas 0,15 m/s² ; inclinaison d'installation ne dépassant pas 3°.

5. Environnement d'installation : L'air ambiant ne doit pas être significativement pollué par des gaz corrosifs et inflammables ou de la vapeur d'eau, et le site d'installation doit être exempt de vibrations violentes.

Remarque : si les conditions d'utilisation pour la commande de ce produit dépassent les spécifications indiquées ci-dessus, veuillez consulter notre société.

Avantages du produit

L'armoire de jonction électrique extérieure 11KV présente les avantages suivants :

1. Entièrement isolé et entièrement scellé : toutes les pièces sous tension à l'intérieur de l'armoire de jonction de câbles sont strictement isolées (par exemple en utilisant du caoutchouc de silicone) et n'ont aucun conducteur exposé, garantissant ainsi la sécurité du personnel.

2. Forte adaptabilité environnementale : la structure de la coque du boîtier de dérivation de câble adopte une conception résistante à la poussière, à l'humidité, aux inondations et à la corrosion, et peut fonctionner à l'extérieur ou même dans des environnements inondés, permettant ainsi un fonctionnement véritablement sans entretien.

3. Structure flexible et compacte : la hauteur du boîtier de dérivation de câble peut être combinée et peut accueillir jusqu'à 8 lignes entrantes/sortantes. Le boîtier de dérivation de câble occupe une surface beaucoup plus petite que les armoires de distribution traditionnelles et s'intègre parfaitement à l'environnement urbain.

4. Économique et fiable : ce boîtier de dérivation de câble peut réduire l'investissement dans le câble d'alimentation principal et est facile à installer. Après avoir coopéré avec l'indicateur de défaut, le boîtier de dérivation de câble peut rapidement localiser le défaut et améliorer la fiabilité de l'alimentation électrique.

5. Fonctionnellement extensible : ce boîtier de dérivation de câble peut être équipé de divers composants électriques tels que des parafoudres, des indicateurs de tension, des transformateurs, des RTU/FTU et divers capteurs pour prendre en charge l'automatisation de la distribution et les mises à niveau du réseau intelligent.

Classification des boîtes de dérivation de câble 12kv

Les boîtiers de dérivation de câbles 12 kV sont principalement classés par style technique et fonction :

1. Boîte de branchement de type américain

• Caractéristiques : jeu de barres multivoies horizontal, ouverture de porte d'un seul côté, structure compacte.
• Méthode de connexion : connexion boulonnée à visser 600 A pour le circuit principal ; Connexion enfichable 200 A pour circuits de dérivation (échangeable à chaud).
• Avantages : Petite largeur, combinaison flexible, le connecteur de dérivation peut être utilisé pour la commutation de charge.

2. Boîte de branchement de type européen

• Caractéristiques : utilise des traversées comme barres omnibus, ouverture de porte double face, disposition claire des câbles.
• Méthode de connexion : utilise généralement des connecteurs de câble fixés par boulons 630 A.
• Avantages : Le cheminement des câbles est clair et ne nécessite pas de grandes longueurs de câbles à trois conducteurs.

3. Boîte de dérivation de type appareillage de commutation (type réseau en anneau)

• Caractéristiques : Interrupteur-sectionneur ou disjoncteur SF6 intégré, avec pouvoir de coupure.
• Fonction : permet la commutation de circuits, active l'alimentation du réseau en anneau ou isole les sections pour la maintenance.
• Avantages : Combine certaines fonctions d’une unité principale en anneau à moindre coût ; représente une voie de mise à niveau des boîtes de branchement traditionnelles vers les réseaux intelligents.

Note de sélection : Les produits grand public de haute qualité utilisent du caoutchouc de silicone comme matériau principal pour les connecteurs de câbles, offrant une étanchéité d'isolation et une résistance au vieillissement bien supérieures par rapport aux premiers matériaux thermorétractables ou EPDM.

Lignes directrices de sélection :

1. Facteurs environnementaux : Si le boîtier de dérivation de câbles doit être installé dans des zones sujettes aux inondations ou dans des zones basses, une structure de protection contre l'infiltration d'eau entièrement scellée avec un niveau de protection IP67 ou supérieur (comme un type enterré) doit être sélectionnée.

2. Besoins de maintenance : Pour les situations nécessitant une compacité extrême et aucun entretien, nous vous recommandons d'utiliser des boîtiers de dérivation de câbles enfichables américains ; Cependant, pour les câbles à trois conducteurs de grande section avec des exigences élevées en matière de clarté de câblage, nous recommandons d'utiliser des boîtes de dérivation de câbles de style européen.

3. Fonctionnalité réseau : pour les scénarios d'application de réseau en anneau qui nécessitent une isolation des défauts, des boîtiers de distribution de type équipement de commutation doivent être sélectionnés.

Affichage du numéro de commande :

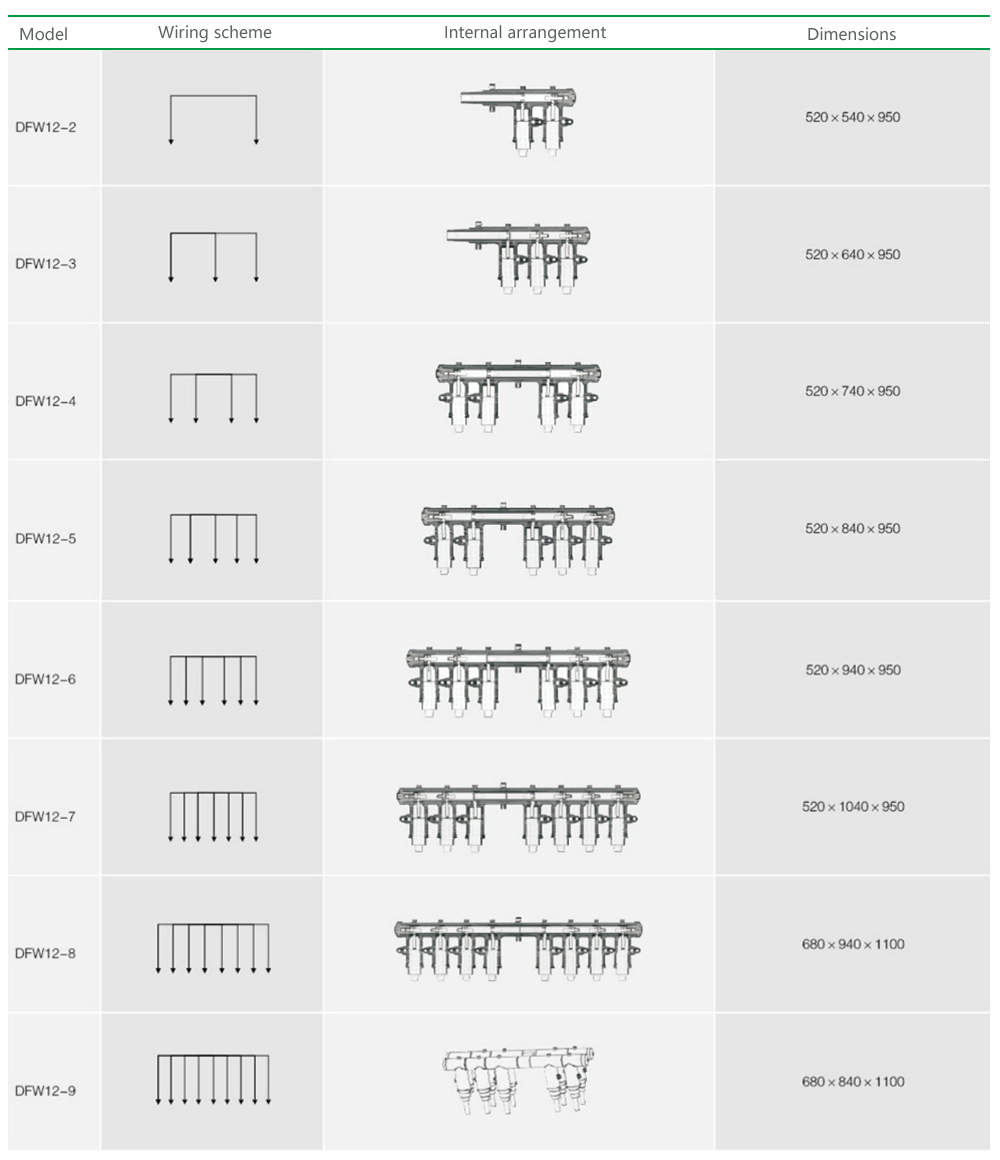

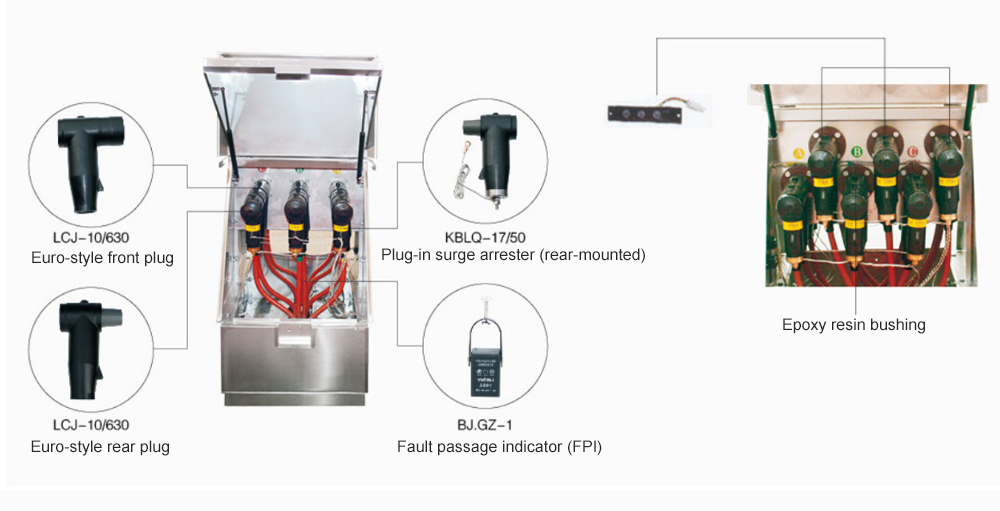

Schéma de distribution interne de la boîte de jonction de câble européen 12 kV

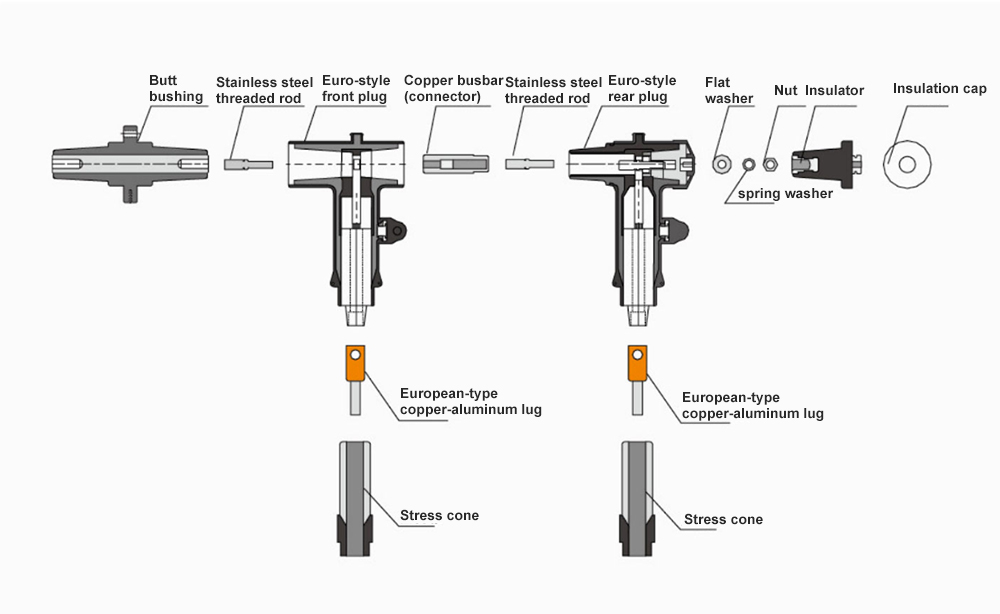

Schéma schématique des joints de boîte de jonction de câble européen 12kv :

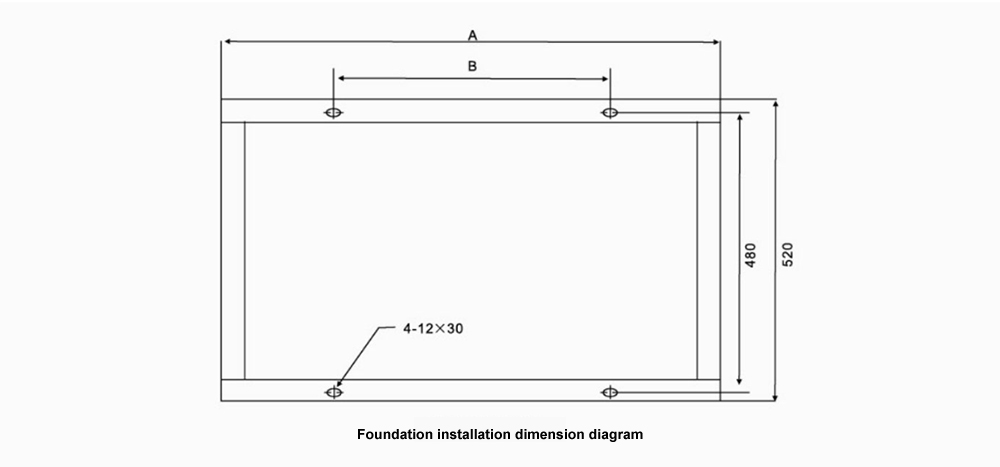

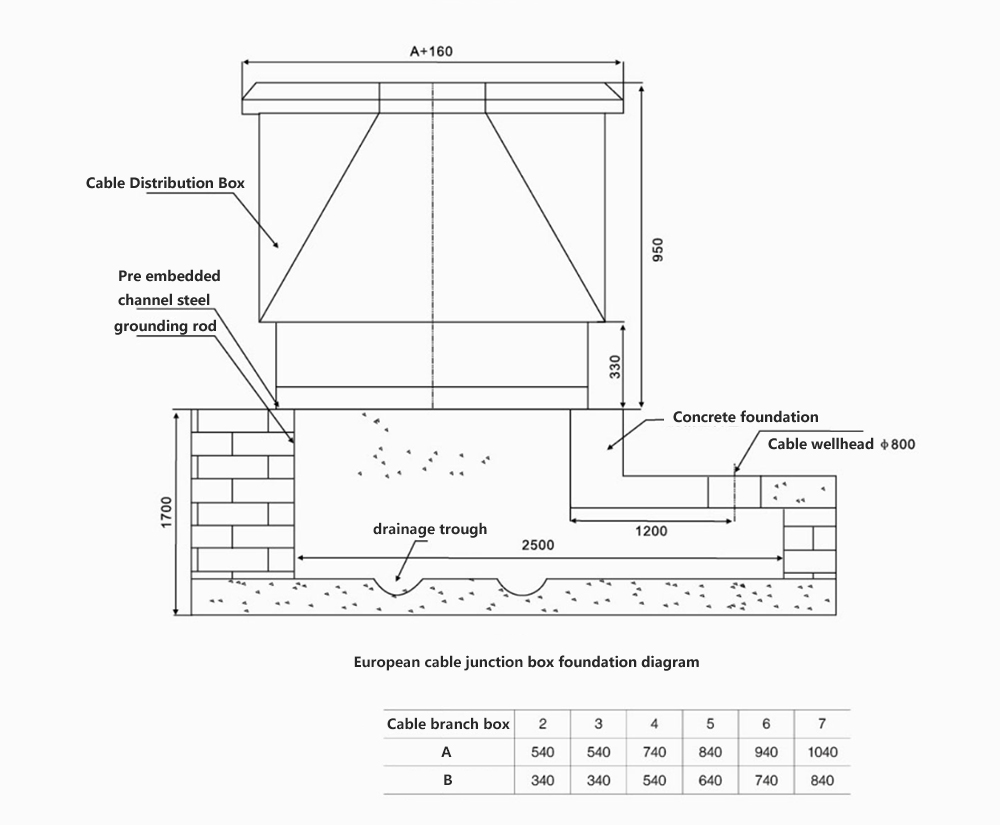

Schéma de fondation de la boîte de jonction de câble européenne 12KV

Notre usine

Présentation du produit :
