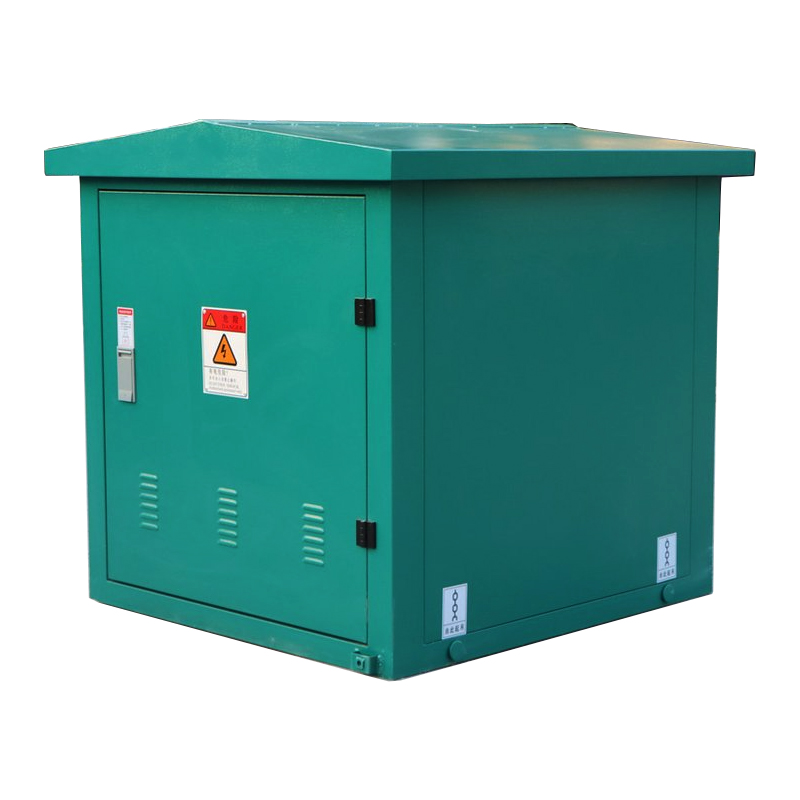

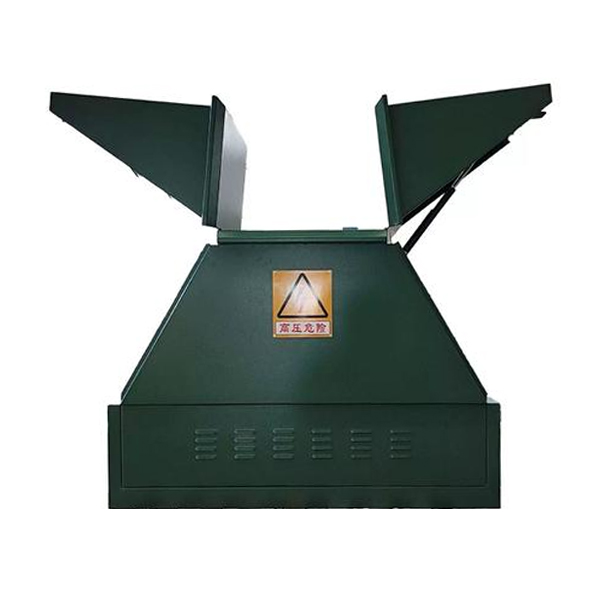

Panneau de distribution de câbles de jonction de boîte de câblage 22KV

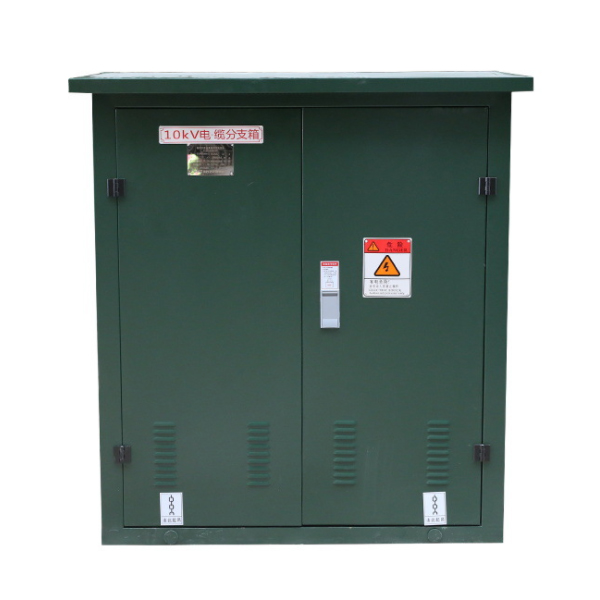

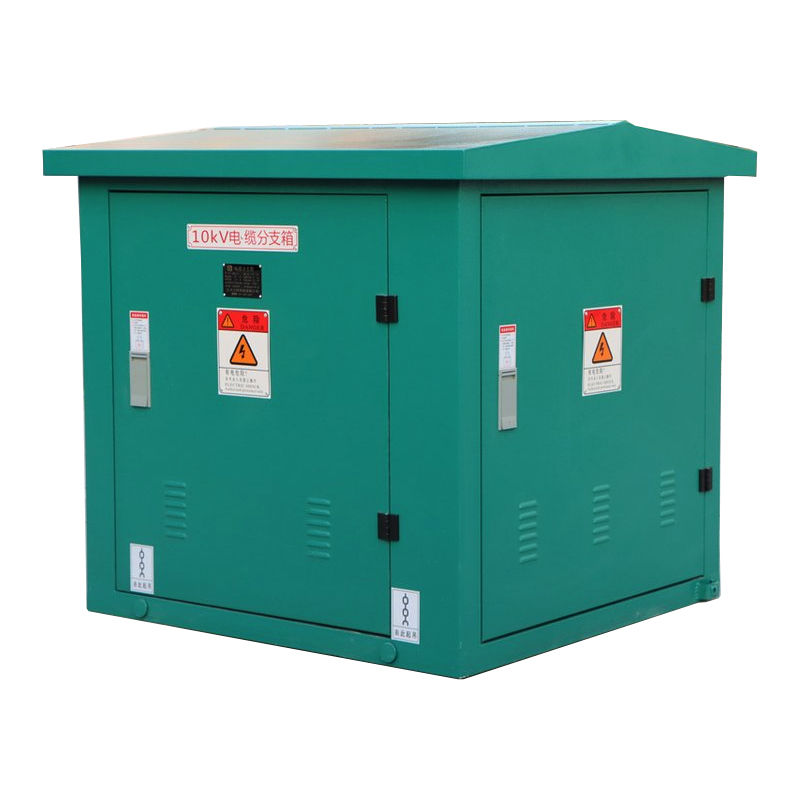

Le panneau de distribution de câbles de jonction de boîte de câblage 22 KV fabriqué par Cotenele est un dispositif de distribution extérieur très fiable, entièrement isolé et entièrement scellé, résolvant les problèmes d'occupation du sol et de faible sécurité des lignes aériennes traditionnelles, permettant un « câblage souterrain » et une « transformation sans huile » des réseaux électriques. Il est installé aux nœuds ou aux points de dérivation des câbles d'alimentation pour distribuer un départ entrant vers plusieurs départs sortants, couramment utilisés dans les systèmes de distribution en réseau en anneau ou radiaux.

Structure et composants

La structure du boîtier du panneau de distribution de câbles de jonction en boîte Cotenele est compacte, robuste et durable et comprend les deux parties suivantes :

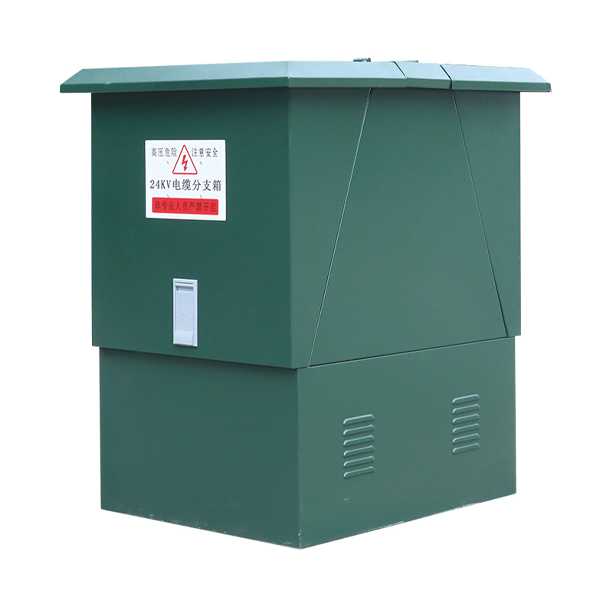

1. Enceinte

• Matériau : le matériau de la coque du boîtier de câblage 22KV est généralement en acier inoxydable, en acier laminé à froid ou en acier galvanisé, qui présente une excellente résistance à la corrosion et aux chocs mécaniques.
• Indice de protection : le matériau de la coque du panneau de distribution par câble de jonction 22 KV est généralement en acier inoxydable, en acier laminé à froid ou en acier galvanisé, qui présente une excellente résistance à la corrosion et aux chocs mécaniques.
• Indice de protection : le degré de protection du boîtier du panneau de distribution par câble atteint généralement IP33 ou supérieur (par exemple, IP34D) sur la base des dernières normes, peut fournir une protection contre la pluie, la poussière et la corrosion pour les environnements extérieurs difficiles.
• Conception structurelle : la résistance mécanique de ce panneau de distribution de câbles de jonction est suffisamment élevée et il est équipé d'une rainure étanche à la pluie et d'un joint d'étanchéité, de serre-câbles internes et de bornes de mise à la terre.

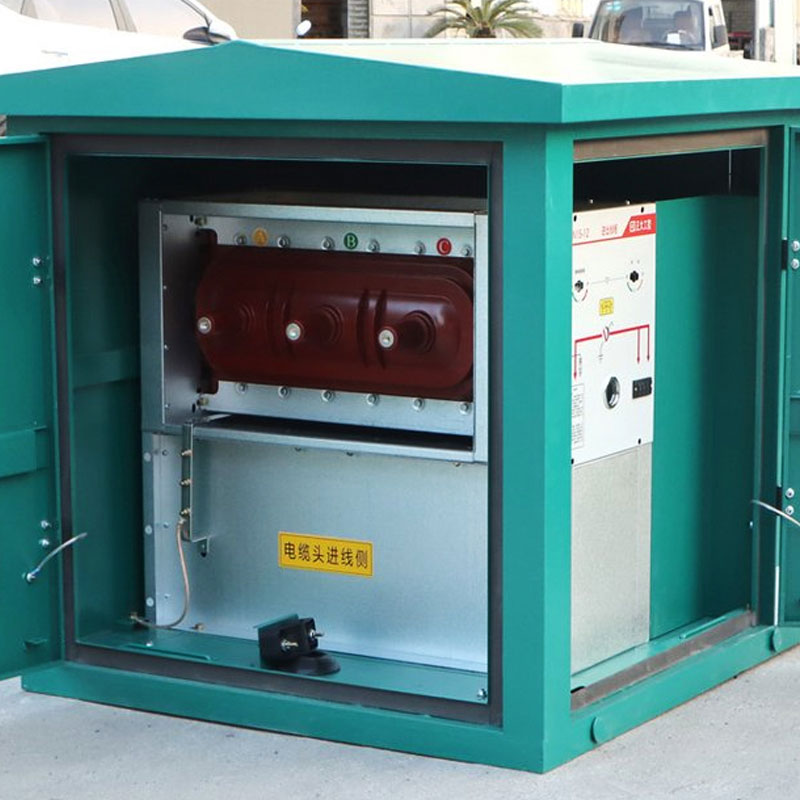

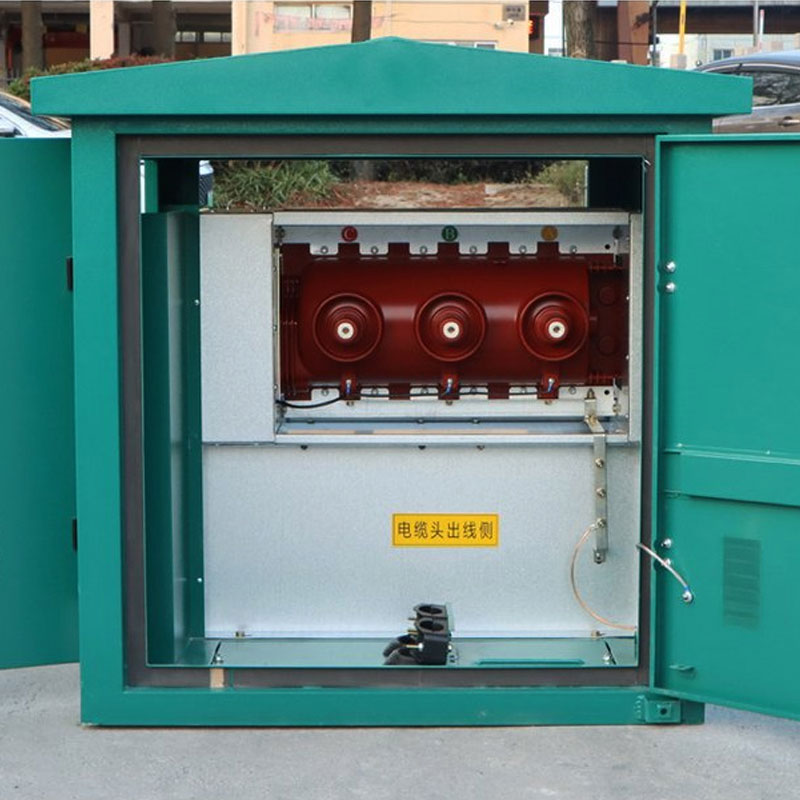

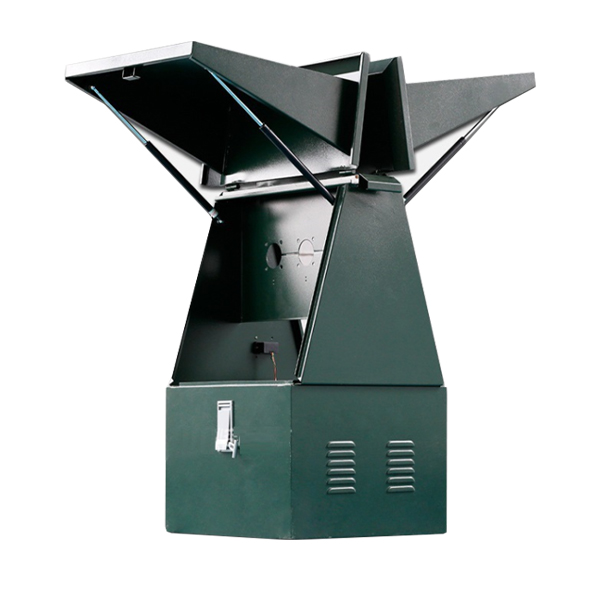

2. Compartiments internes et composants

• Compartiment de jeu de barres (connecteur principal) : Le panneau de distribution de câbles de jonction 22 KV utilise généralement des conduits (connecteurs à double extrémité) ou des barres omnibus préfabriquées en caoutchouc de silicone comme connecteurs conducteurs. La structure du jeu de barres adopte une isolation aérienne ou solide, ce qui permet d'obtenir une disposition claire des câbles sans avoir besoin de grandes portées.
• Connecteurs de câble (connecteurs séparables) : Les composants principaux du boîtier de câblage 22KV comprennent principalement le connecteur du circuit principal 630A, qui est fixé avec des boulons pour former le canal principal, et le connecteur de dérivation 200A, qui est connecté au côté utilisateur via un branchement sous tension.
• Système de mise à la terre : il y a une barre omnibus de mise à la terre principale à l'intérieur de la boîte du panneau de distribution de câbles de jonction du boîtier de câblage 22KV. Tous les composants métalliques et les couches de blindage des câbles à l'intérieur du boîtier de câblage 22KV doivent être mis à la terre de manière fiable pour garantir un fonctionnement sûr.

Composants fonctionnels optionnels :

• Indicateur de présence de tension : La fonction principale de ce composant est d'afficher si le jeu de barres ou le câble est sous tension ou non, d'éviter tout contact accidentel et d'assurer la sécurité du personnel.
• Parafoudre : des parafoudres sont installés du côté entrant ou sortant pour éviter les dommages matériels causés par une surtension de foudre.
• Indicateur de défaut :Cet indicateur est installé sur le câble pour localiser rapidement l'emplacement des défauts de l'équipement.
• Unité d'interrupteur-sectionneur de charge : dans les boîtes de dérivation de câbles de type interrupteur, des interrupteurs d'isolation de charge de type SF6 ou à vide sont généralement utilisés pour couper le courant de charge.

Principaux paramètres techniques

Foire aux questions (FAQ)

1. Q : Comment le « enfichable sous tension » est-il obtenu dans les boîtes de dérivation de câbles 24 kV ?

R : Cela s'applique principalement aux connecteurs 200 A dans les boîtes de dérivation de type américain. Ces connecteurs ont des caractéristiques internes d'extinction d'arc ou une construction spéciale, et avec un outil de fonctionnement dédié, ils peuvent être branchés/débranchés sous charge, agissant comme un interrupteur-sectionneur. Remarque : les connecteurs du circuit principal 630 A ne doivent jamais être branchés/débranchés sous tension ; ils ne doivent être vissés/dévissés avec l'outil qu'après mise hors tension.

2. Q : Pourquoi certains boîtiers de branchement sont-ils chers alors que d'autres sont bon marché ?

R : Les différences de prix proviennent principalement des matériaux internes (caoutchouc de silicone importé par rapport aux conducteurs domestiques, conducteurs entièrement en cuivre par rapport aux autres), du matériau du boîtier (acier inoxydable par rapport à l'acier peint ordinaire) et de l'inclusion d'unités de commutation. Un boîtier de dérivation avec un commutateur SF6 coûte beaucoup plus cher qu'un type de base.

3. Q : Les connecteurs internes sont-ils sujets à des défaillances en raison de la pénétration d'humidité ?

R : Les boîtes de dérivation de haute qualité utilisent des connecteurs préfabriqués en caoutchouc de silicone. Le caoutchouc de silicone présente une excellente hydrophobie et une élasticité élevée. Lorsqu'elle est correctement installée (interface propre), l'étanchéité avec le câble est extrêmement efficace, permettant une immersion de courte durée dans l'eau. La résistance à l’humidité est très forte avec une installation correcte.

4. Q : Quelle est la différence entre un boîtier de dérivation de câble et une station de commutation (unité principale en anneau) ?

R : Le boîtier de dérivation du câble moyenne tension ne comporte aucun interrupteur interne, qui ne peut pas couper le courant de court-circuit et sert uniquement de point de connexion physique. L'unité principale en anneau (RMU) est équipée de dispositifs de commutation (disjoncteurs/interrupteurs d'isolement de charge) dotés de fonctions de protection, de contrôle et de mesure. Le boîtier de dérivation de câble de type commutateur est situé entre les deux et sa fonction est similaire à celle d'une unité réseau en anneau extérieure compacte.

5. Q : Une fondation est-elle requise pour l'installation d'un boîtier de dérivation de câble ?

R : Oui. Bien que l'appareil lui-même puisse être monté au sol, pour un rayon de courbure du câble, une étanchéité, une protection contre la poussière et une commodité de fonctionnement appropriés, un socle en béton (environ 30 à 50 cm de haut) est généralement requis. Le coffret est fixé sur le socle, et les câbles entrent par le bas.

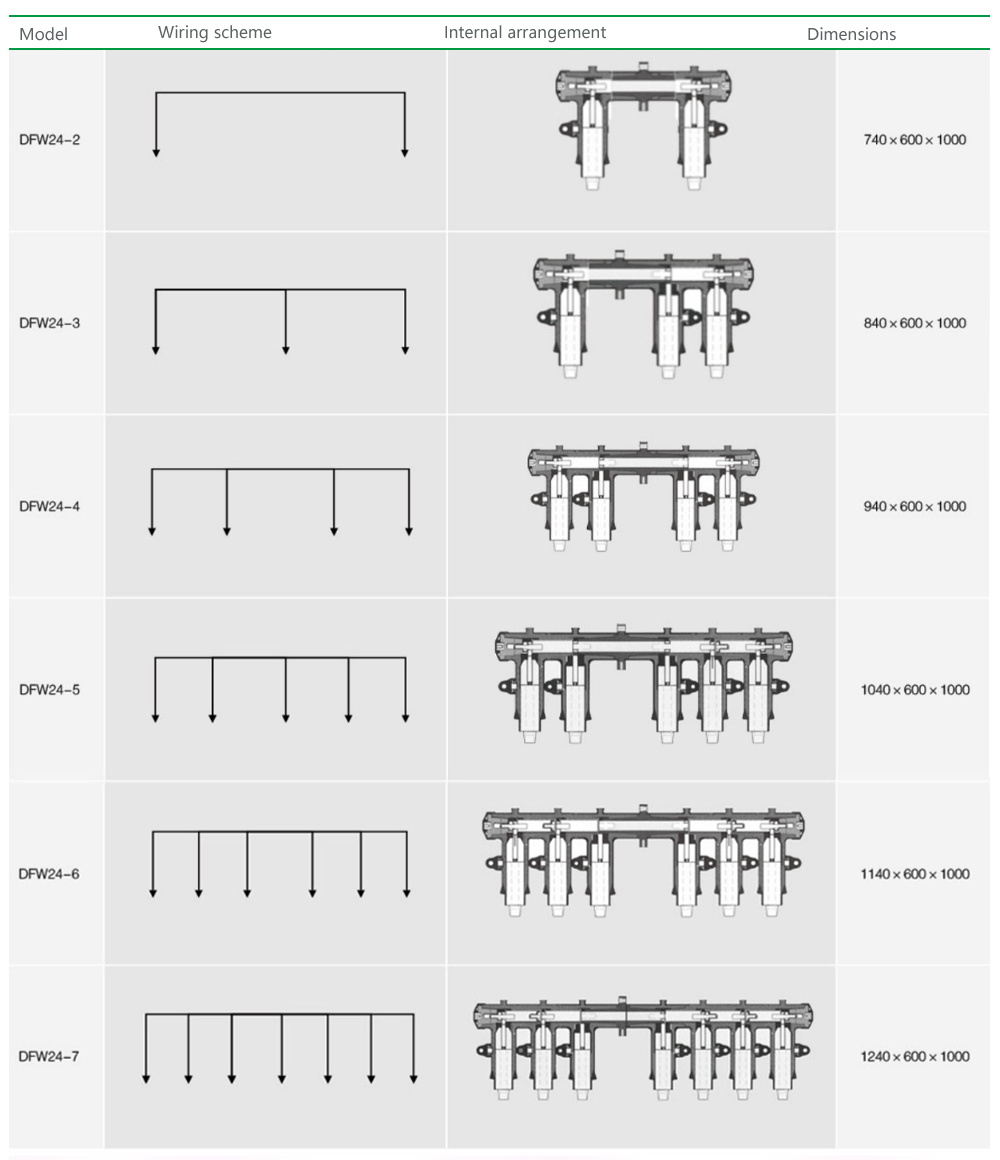

Description du numéro de commande

Exposition de produits :
