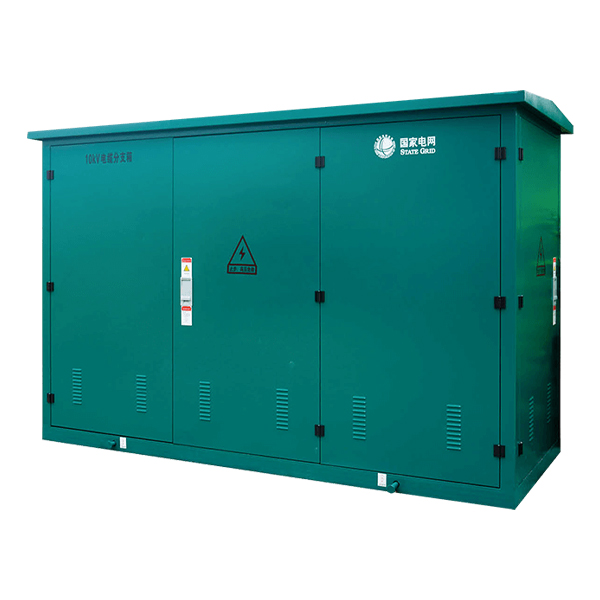

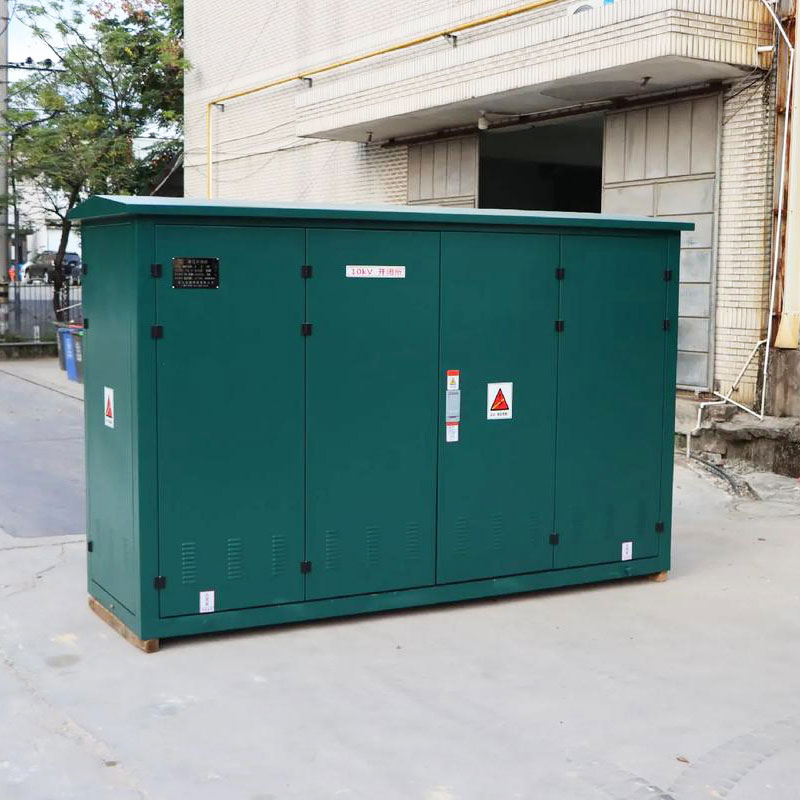

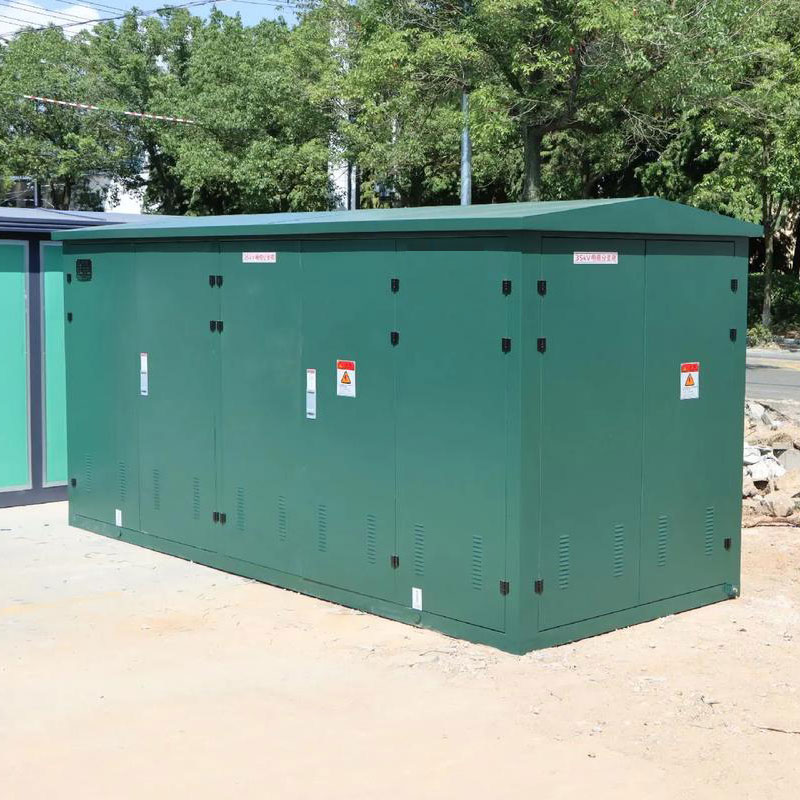

Boîte de distribution de câble extérieure

Le boîtier de distribution de câbles extérieur produit par Cotenele est un équipement électrique complet moyenne tension spécialement conçu pour la distribution d'énergie électrique, la mise en œuvre de circuits de prélèvement, de dérivation, de connexion et de conversion de lignes de câbles dans les projets de câblage de réseau de distribution AC 12kV-35KV. Ce boîtier de distribution de câble extérieur DFWK avec interrupteur est un équipement électrique complet moyenne tension entièrement isolé, scellé et blindé, qui est principalement composé d'accessoires de câble 12kV/35KV, d'un interrupteur de charge SF6, de composants électriques 12kV/35KV, de composants secondaires et d'un boîtier. Il utilise pleinement et de manière flexible les avantages de la connexion en série et en parallèle des connecteurs de câbles et peut être combiné de manière fiable en fonction des besoins de l'utilisateur pour obtenir des caractéristiques d'étanchéité complète, de protection complète, d'isolation complète, d'anti-condensation, d'anti-poussière, d'anti-corrosion et d'entretien. Il peut fonctionner en extérieur 24h/24 et 7j/7.

Principaux paramètres techniques

Structures du produit et composants principaux

1. Structure du boîtier

Le boîtier de distribution par câble extérieur de type DFWK utilise un boîtier en acier inoxydable double couche, compact et esthétique, avec un indice de protection jusqu'à IP65 ou IP67 et une durée de vie de plus de 20 ans. L'armoire est généralement équipée de plusieurs portes battantes – certaines pour faire fonctionner l'appareillage, d'autres pour installer les connecteurs de câbles ou l'accès pour la maintenance. La base comporte des cloisons amovibles, des ouvertures d'entrée/sortie de câbles et des trous de ventilation pour empêcher les petits animaux d'entrer, créant ainsi un flux d'air convectif de bas en haut pour une bonne isolation thermique, une bonne ventilation et une bonne protection contre la pluie. La surface extérieure est recouverte d'un revêtement en poudre électrostatique de différentes couleurs (par exemple vert armée, vert State Grid, gris glace) en fonction de l'environnement. Des serre-câbles internes et des bornes de mise à la terre sont fournis.

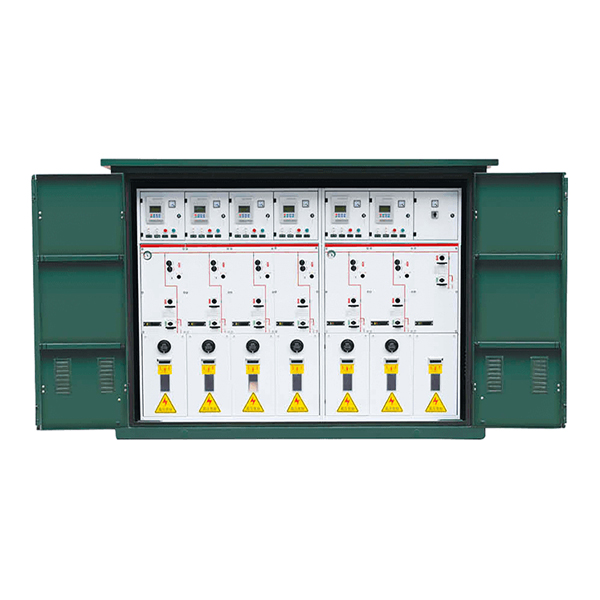

2. Compartiments internes

Un boîtier de distribution par câble extérieur équipé d'un commutateur est généralement divisé en les zones fonctionnelles suivantes :

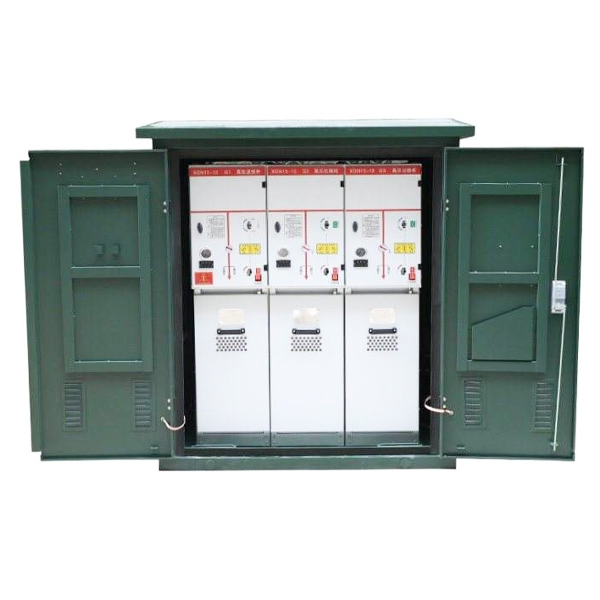

• Compartiment de commutation : contient l'interrupteur de charge SF6 ou le disjoncteur dans un réservoir métallique étanche au gaz entièrement fermé et rempli de gaz SF6 pour l'isolation et l'extinction de l'arc.

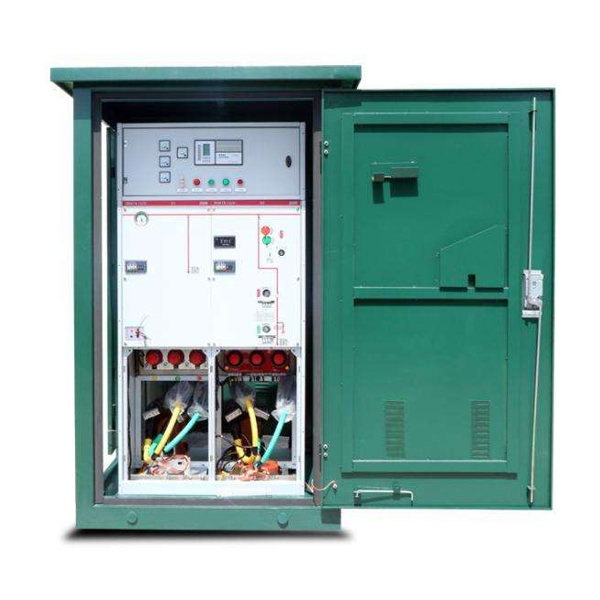

• Compartiment câbles : contient des connecteurs de câbles et des serre-câbles pour les connexions et la fixation des câbles entrants/sortants.
• Compartiment du mécanisme de commande : contient le mécanisme de commande de l'interrupteur, le mécanisme de verrouillage et le verrouillage mécanique à clé.
• Compartiment des jeux de barres (le cas échéant) : contient les jeux de barres reliant les unités de commutation.

L'interrupteur moyenne tension situé dans le compartiment de commutation constitue l'élément de commande central. Il s'agit d'un interrupteur de charge à trois positions (fermé, ouvert, mis à la terre) logé dans un réservoir métallique étanche au gaz SF6. Un mécanisme de verrouillage robuste entre le mécanisme de commande et l'interrupteur garantit un fonctionnement sûr.

3. Composants principaux (voir le tableau ci-dessous) :

Connecteurs de câbles

Le boîtier de distribution de câbles extérieur de type DFWK utilise des connecteurs de câbles en caoutchouc de silicone « touchables » prémoulés, fabriqués par injection entièrement automatique à partir de caoutchouc isolant importé de haute qualité, avec des couches de blindage semi-conducteurs intérieures et extérieures. La couche interne égalise le champ électrique interne ; la couche de blindage externe mise à la terre maintient la surface du connecteur à un potentiel nul. Le cône de contrainte, avec son extrémité inférieure en contact étroit avec la couche semi-conductrice du câble et la couche semi-conductrice externe mise à la terre, résout le problème de concentration du champ électrique au niveau de la coupure du blindage externe du câble et assure la sécurité des personnes. Le connecteur avant du câble tactile est monté directement sur la traversée de l'équipement ; il peut être connecté à un connecteur de câble arrière pour former plusieurs lignes de sortie, ou à un parasurtenseur pour la protection contre les surtensions.

Principe de fonctionnement

Le principe de fonctionnement du boîtier de distribution par câble extérieur équipé d'un commutateur de type DFWK peut être compris sous les aspects suivants :

1. Principe de fonctionnement électrique

Le câble principal entrant est connecté via un connecteur de câble en caoutchouc de silicone prémoulé à la plaque de jeu de barres interne. La plaque de jeu de barres agit comme un jeu de barres électrique – entièrement isolée et entièrement étanche. Plusieurs circuits de sortie sont également connectés à la plaque de jeu de barres via des connecteurs de câble, permettant ainsi un branchement « une entrée, plusieurs sorties ». Un interrupteur de charge SF6 est placé entre les lignes entrantes et sortantes. En actionnant l'interrupteur, la ligne peut être ouverte ou fermée. Lorsque l'interrupteur est ouvert, l'espace sépare le circuit de câble en un côté entrant et un côté sortant, permettant différents potentiels, permettant ainsi la maintenance locale des pannes de courant sans affecter le réseau principal.

2. Principe de fonctionnement du commutateur de charge SF6

L'interrupteur de charge SF6 fonctionne dans une atmosphère de gaz SF6. Le SF6 possède d'excellentes propriétés isolantes et d'extinction d'arc. Lorsque l'interrupteur s'ouvre, l'arc est rapidement refroidi et éteint dans le gaz SF6, évitant ainsi de graves brûlures de contact et garantissant fiabilité et longue durée de vie. L'interrupteur est généralement de conception à trois positions (fermé, ouvert, mis à la terre). La position mise à la terre fournit une mise à la terre sûre du côté câble, facilitant ainsi la maintenance ultérieure.

3. Principe d'isolation complète et de contrôle du champ électrique

Le connecteur de câble utilise une structure de blindage semi-conducteur à double couche : la couche semi-conductrice interne égalise le champ électrique interne pour éviter la concentration locale ; la couche semi-conductrice externe est mise à la terre pour maintenir un potentiel nul, ce qui rend la surface du connecteur sûre au toucher. Le cône de contrainte résout la concentration du champ électrique au niveau de la coupe du blindage extérieur du câble, garantissant ainsi un champ électrique uniforme et sûr dans tout le système de connexion.

4. Principe de verrouillage

Un système de verrouillage mécanique robuste est prévu entre l'appareillage et les portes de l'armoire :

• Lorsque l'interrupteur de charge est fermé, l'orifice de commande du sectionneur est bloqué.
• Le sectionneur ne peut être actionné qu'après l'ouverture de l'interrupteur de charge.
• Lorsque le sectionneur est ouvert, l'interrupteur de charge ne peut pas être fermé.
• Après la fermeture du sectionneur de terre, l'orifice de manoeuvre du sectionneur est obstrué.

Ce verrouillage à cinq préventions évite les erreurs de fonctionnement et garantit la sécurité du personnel et de l'équipement.

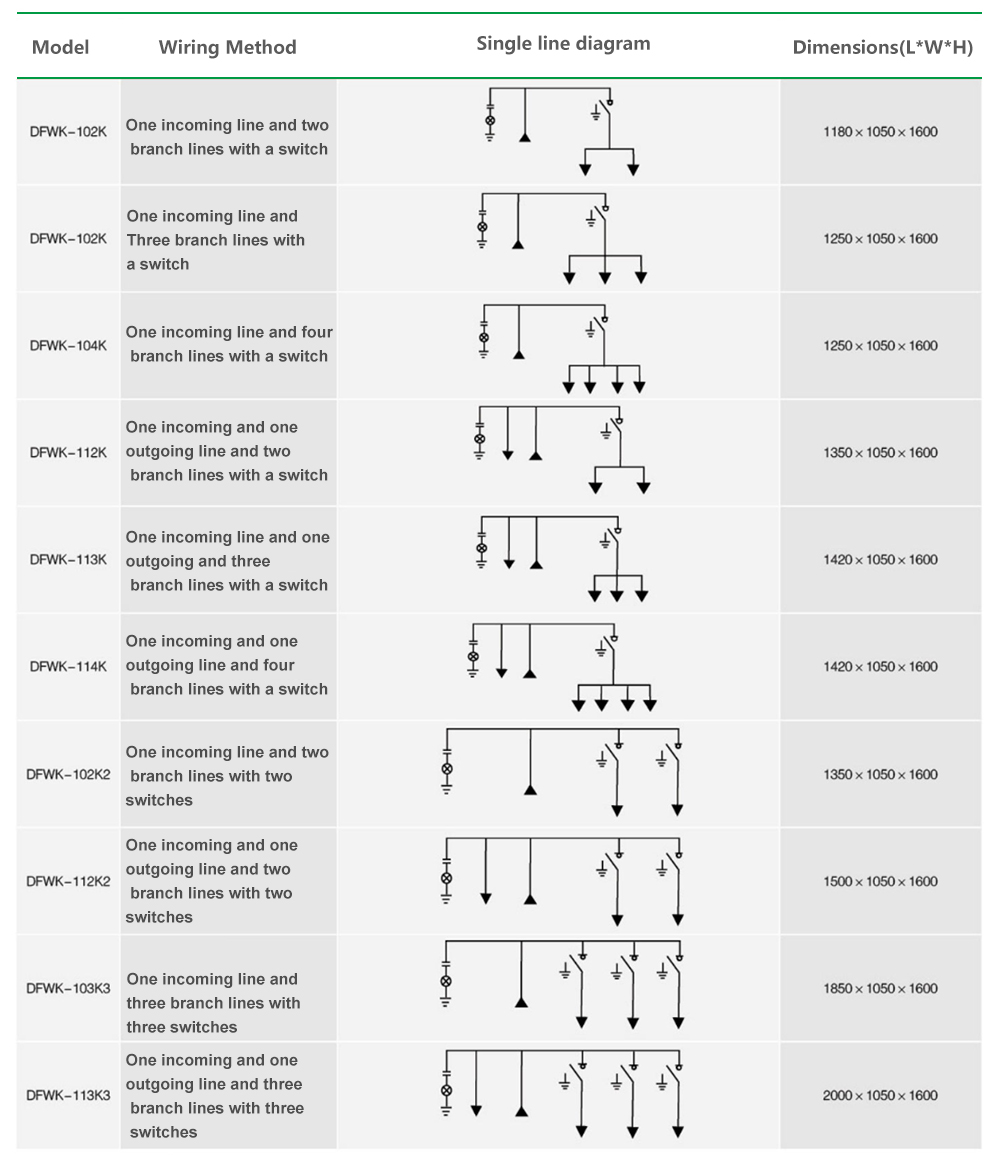

Plusieurs solutions de câblage typiques

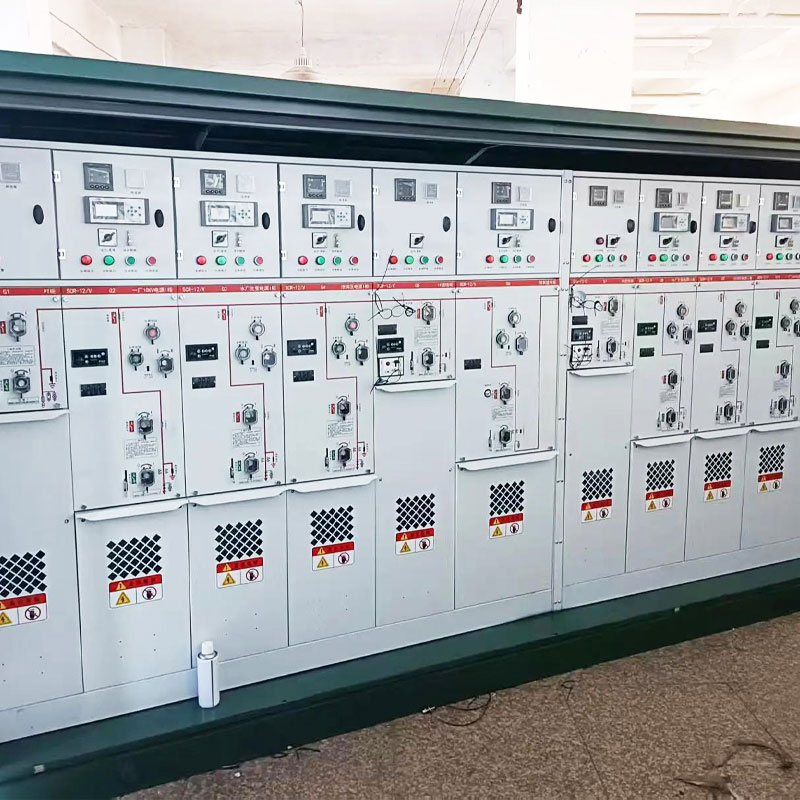

Notre usine
