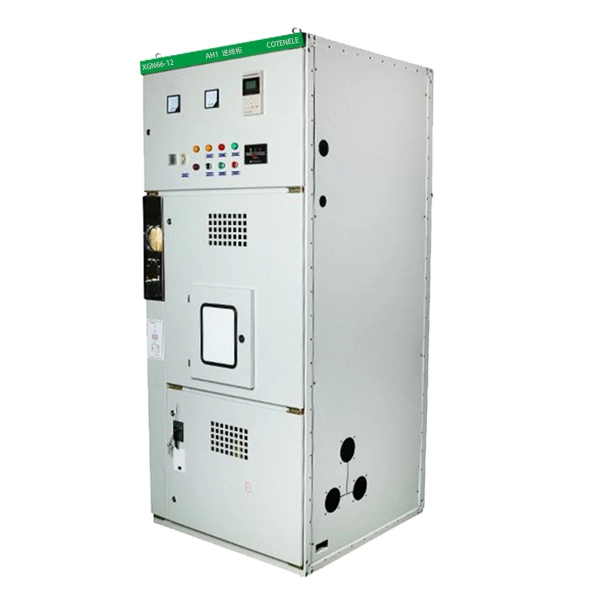

Appareillage de commutation MT de l'unité principale d'anneau moyenne tension 11KV RMU

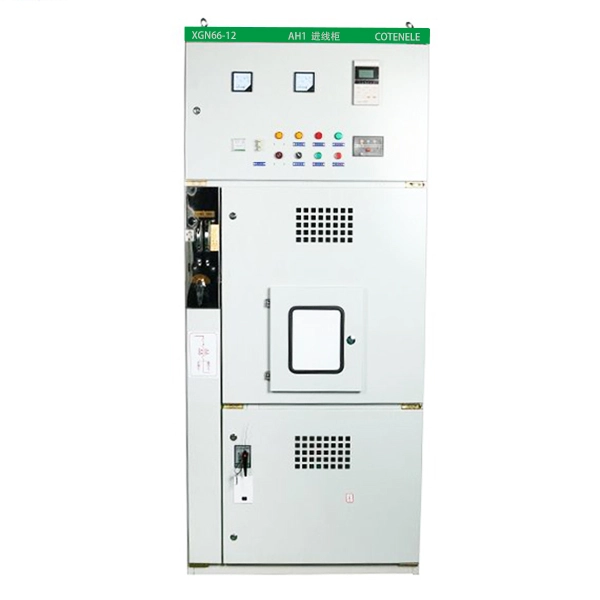

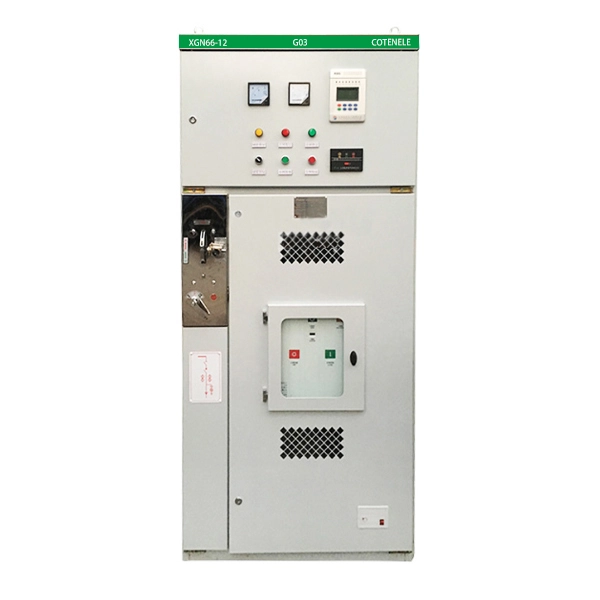

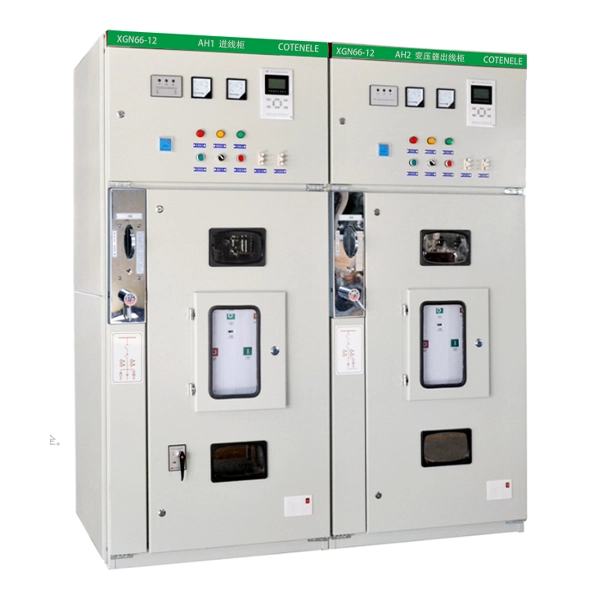

Cotenele est un grand fabricant et fournisseur d'unités principales d'anneau moyenne tension et de leurs composants de base internes en Chine. Nos RMU moyenne tension sont principalement exportées vers des régions telles que l'Europe et le Moyen-Orient. L'appareillage de commutation MT de l'unité principale d'anneau moyenne tension RMU de la série XGN66-12 11KV est un appareillage de commutation CA fixe en métal d'intérieur conçu pour les systèmes d'alimentation triphasés de 3,6 à 40,5 kV, 50 Hz. Il est largement utilisé pour la distribution d'énergie, le contrôle de circuits et la protection dans des applications telles que les sous-stations, les installations industrielles, les immeubles de grande hauteur, les communautés résidentielles et les transformateurs montés sur socle.
En tant que l'un des exportateurs bien connus en Chine, Cotenele fournit depuis longtemps à ses clients du Moyen-Orient, d'Afrique et d'Europe des produits d'unité principale en anneau de qualité stable, sûrs et fiables.
L'appareillage de commutation MT de l'unité principale à anneau moyenne tension RMU 11 KV série XGN66 est un appareillage de commutation CA fixe intérieur sous enveloppe métallique évalué pour 3,6 à 40,5 kV, largement utilisé dans les sous-stations, les installations industrielles, les immeubles de grande hauteur, les communautés résidentielles et les transformateurs montés sur socle.
Ses principales caractéristiques comprennent un encombrement compact (environ 50 % plus petit que les conceptions conventionnelles), une construction robuste à boîtier métallique avec des compartiments séparés, des verrouillages mécaniques à cinq préventions et un accès aux câbles avant pour une installation et une maintenance faciles.
L'équipement est conforme aux normes GB3906, DL/T 404 et IEC 62271-200.
.
Modèle et significations
Conditions de travail
1. Le site d'installation ne doit pas être situé à une altitude supérieure à 1 000 m.
2. La température ambiante doit être comprise entre -25 ℃ et +40 ℃, et la température moyenne sur une période de 24 heures ne doit pas rester supérieure à +35 ℃.
3. L'angle d'inclinaison autorisé par rapport au plan horizontal est de 3° maximum.
4. L'intensité sismique à l'emplacement ne doit pas être supérieure à une magnitude de 8.
5. L'équipement doit être placé dans des zones exemptes de fortes vibrations, de chocs importants ou de risque d'explosion.
Principaux paramètres techniques
| SN | Article | Unité | Paramètres techniques |
| 1 | Tension nominale | kV | 3.6,7.2,12,24,35,40.5 |
| 2 | Tension assignée de tenue à fréquence industrielle | kV | Pour terre et entre phases : 42 kV ; pour distance d'isolement : 48 kV |
| 3 | Tension assignée de tenue aux chocs de foudre | kV | Pour terre et entre phases : 75 kV ; pour distance d'isolement : 85 kV |
| 4 | Fréquence nominale | Hz | 50 |
| 5 | Courant nominal | A | 630,1250, |
| 6 | Courant nominal de coupure en court-circuit (RMS) | kA | 20,25,31.5, |
| 7 | Courant assigné de fermeture de court-circuit (crête) | kA | 50,63,80, |
| 8 | Courant de tenue dynamique nominal (crête) | kA | 50,63,80 |
| 9 | Courant de tenue thermique nominal pendant 4 s (RMS) | kA | 20,25,31,5 |
| 10 | Indice de protection (ou degré de protection) | IP2X | |
| 11 | Dimensions (largeur x profondeur x hauteur) | mm | 900×1000×2300 |
| 12 | Poids | Kilogrammes | ≈600 |
Quels sont la structure et les principaux avantages du XGN66 RMU ?

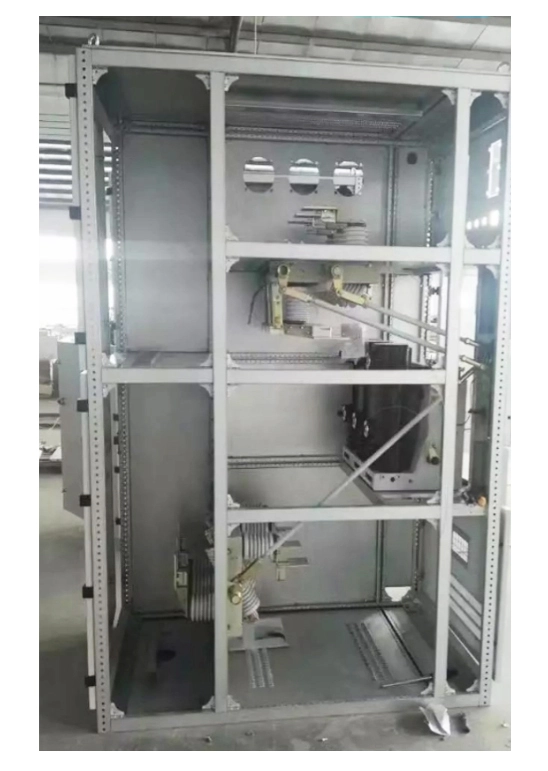

L'appareillage de commutation MT de l'unité principale à anneau moyenne tension RMU 11KV série XGN66 adopte une structure de type boîte sous enveloppe métallique. L'intérieur est généralement divisé par des plaques d'acier en compartiments indépendants tels que le compartiment du disjoncteur, le compartiment des jeux de barres, le compartiment des câbles et le compartiment des instruments. Cette structure améliore la sécurité globale.
Les principaux avantages des RMU sont les suivants :
- Taille compacte, gain de place : l'unité principale en anneau a un volume plus compact que les appareillages de commutation à revêtement métallique courants tels que KYN28 et KYN61, ne représentant qu'environ 50 % de leur taille, ce qui peut réduire efficacement l'espace au sol requis pour les sous-stations.
- Structure robuste, performances fiables : l'unité principale en anneau est dotée d'un corps à haute résistance mécanique soudé avec de l'acier d'angle de haute qualité ou assemblé à partir de plaques d'acier revêtues d'aluzinc. Toutes les opérations des unités principales de l'anneau sont équipées de verrouillages mécaniques dotés de fonctions « cinq préventions », garantissant la sécurité opérationnelle.
- Entretien facile, fonctionnement sûr : les principaux composants des unités principales en anneau sont situés dans la partie centrale et inférieure du panneau, facilitant l'installation et la mise en service. Les fenêtres d'observation sur les portes permettent de visualiser l'état des composants internes. Le corps de l'appareillage est équipé de canaux de décompression pour protéger le personnel en cas de défauts internes.
- Large application, configuration flexible : cette RMU convient à différents endroits. L'interrupteur principal est généralement le disjoncteur à vide ZN63A (VS1-12), mais il peut également être équipé d'un interrupteur-sectionneur. Le sectionneur est souvent le sectionneur rotatif de la série GN30-10. De plus, les câbles entrants et sortants sont connectés depuis l’avant de l’armoire pour une installation pratique.
Champ d'application
L'appareillage de commutation MT de l'unité principale à anneau moyenne tension RMU 11KV série XGN66 est largement utilisé et constitue un choix idéal pour la rénovation du réseau urbain et rural et la distribution d'énergie côté utilisateur. Le champ d'application principal des applications comprend :
Centrales électriques et sous-stations :L'unité principale en anneau de la série XGN66 est généralement utilisée comme équipement de distribution d'énergie auxiliaire ou de service de station, qui est généralement monté sous-station préfabriquée compacte intérieure ou extérieure.
Entreprises industrielles et minières :Dans de nombreuses usines ou mines, ils utilisaient souvent les RMU compactes pour la distribution et le contrôle de l'énergie dans les ateliers et les zones d'usine afin d'économiser de l'espace.
Immeubles de grande hauteur et communautés résidentielles :Dans les zones de vie urbaines, l'unité principale en anneau est généralement montée sous la station extérieure comme équipement de base dans les salles de distribution des utilisateurs ou les postes de commutation.
Sous-stations sur socle :En tant qu'unité haute tension à l'intérieur de la sous-station compacte pour contrôler le transformateur dans la sous-station.

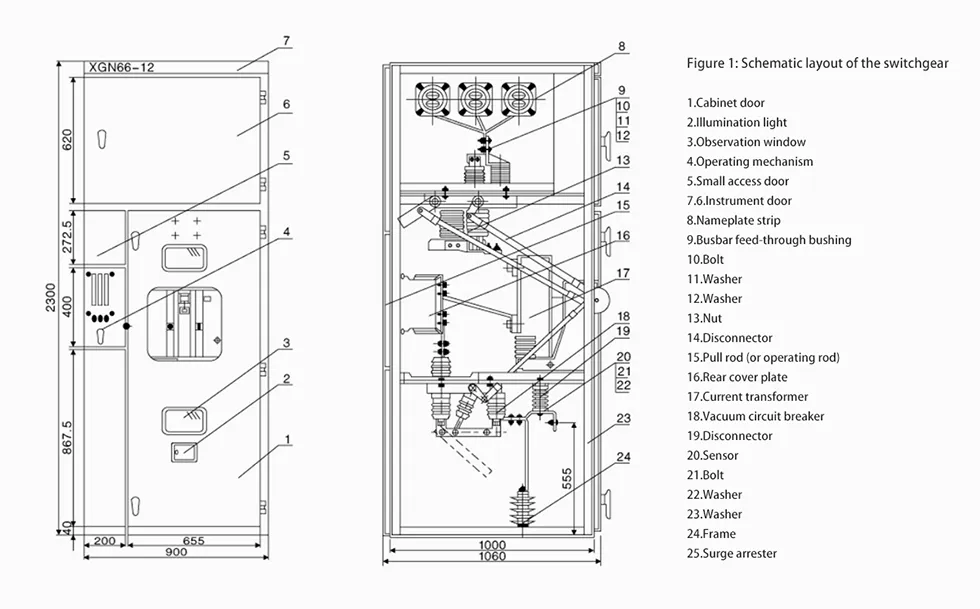

Apparence et dimensions

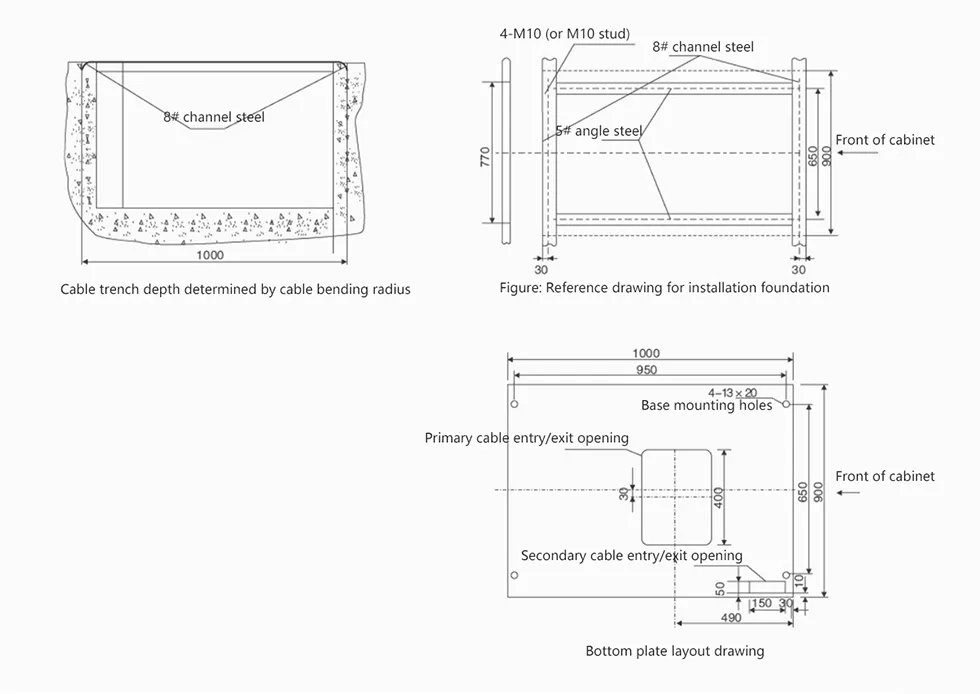

Schéma d'instructions d'installation
Instructions d'entretien et d'inspection
Les utilisateurs doivent régulièrement entretenir et inspecter l'appareillage de commutation MT de l'unité principale à anneau moyenne tension RMU 11KV en fonction des éléments suivants :
1. Nettoyez la poussière sur la surface de tous les composants, en particulier les composants isolants.
2. Vérifiez les pièces de fonctionnement mécanique et appliquez régulièrement de la graisse lubrifiante pour garantir un fonctionnement fluide et fiable.
3.Pour les composants tels que les disjoncteurs, les sectionneurs et les interrupteurs de mise à la terre, la maintenance doit être effectuée conformément à leurs manuels d'utilisation respectifs.
4. Inspectez si les points de contact électriques sont en bon état, recherchez des signes de surchauffe et confirmez que le circuit de mise à la terre est continu.
5. Vérifiez régulièrement le serrage de toutes les fixations.
Pour la réparation d'un défaut, il est généralement recommandé aux utilisateurs de demander l'aide du fabricant. Pour des ajustements mineurs ou des dysfonctionnements mineurs, les utilisateurs peuvent se référer à ce manuel et aux manuels d'utilisation correspondants pour les principaux composants pour une auto-réparation.

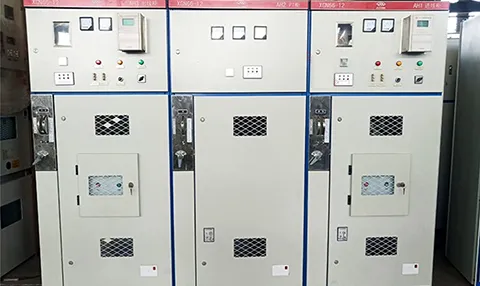

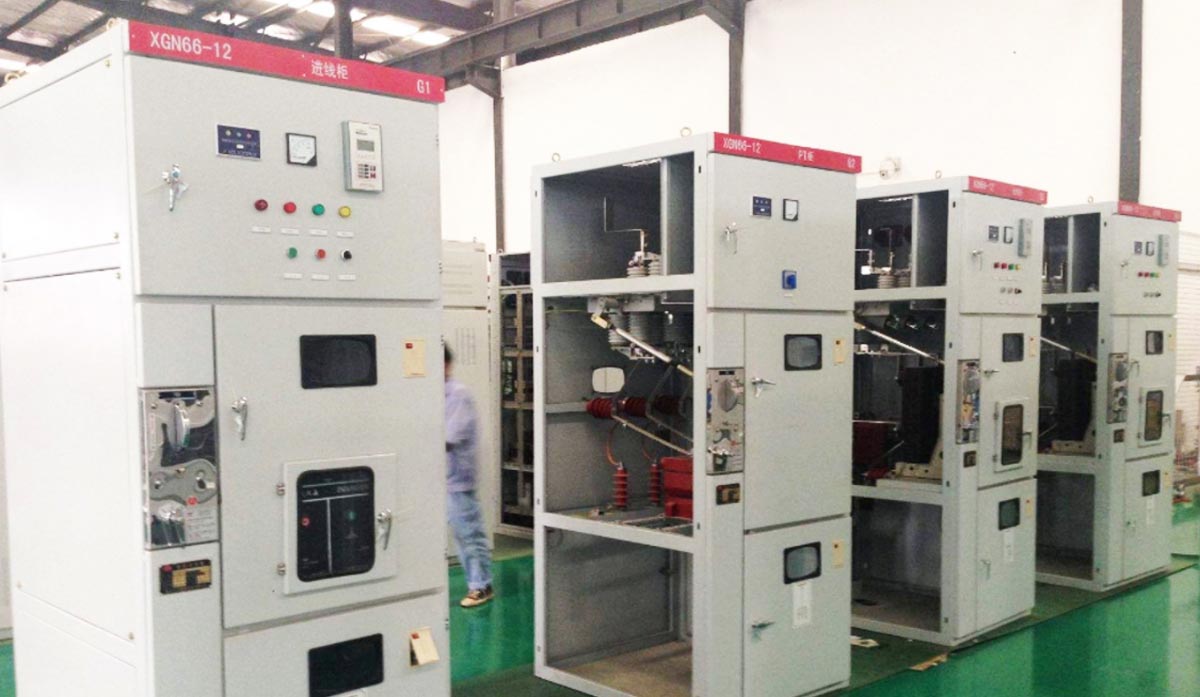

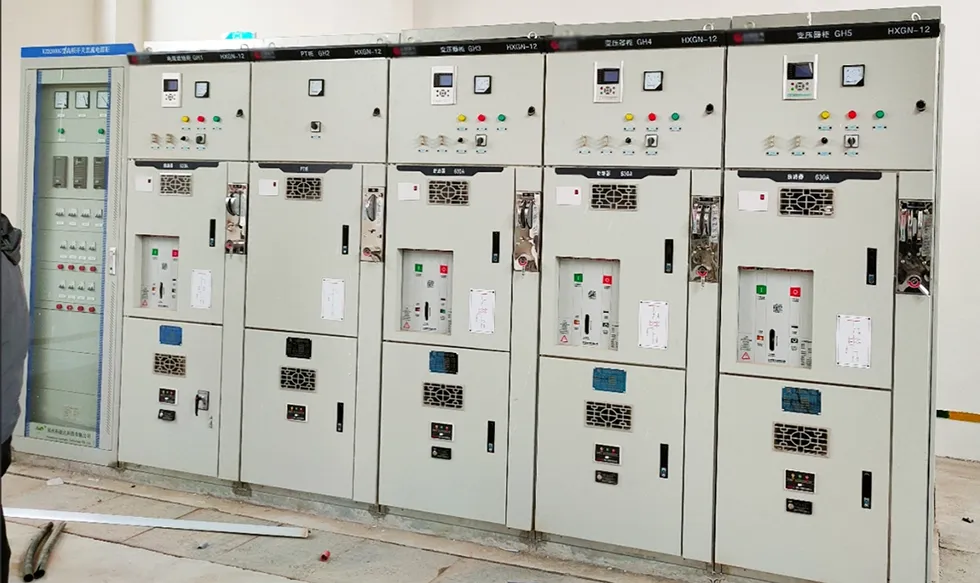

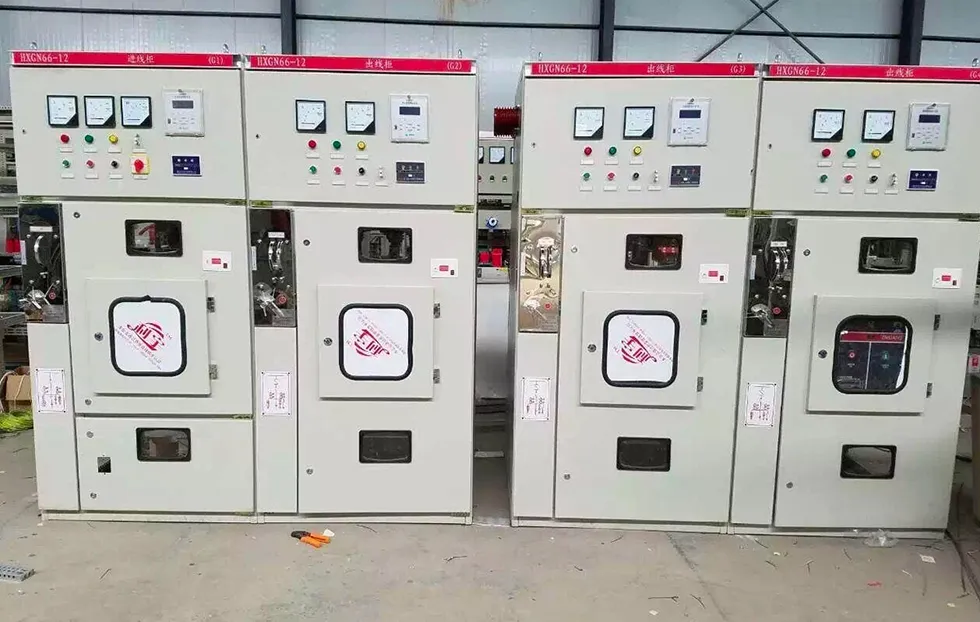

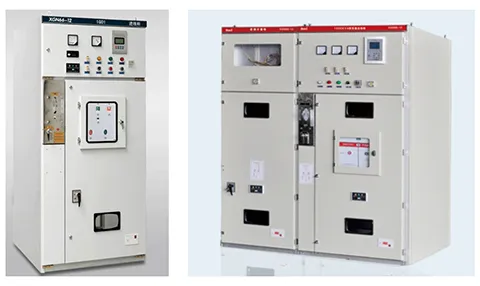

Expositions de produits
