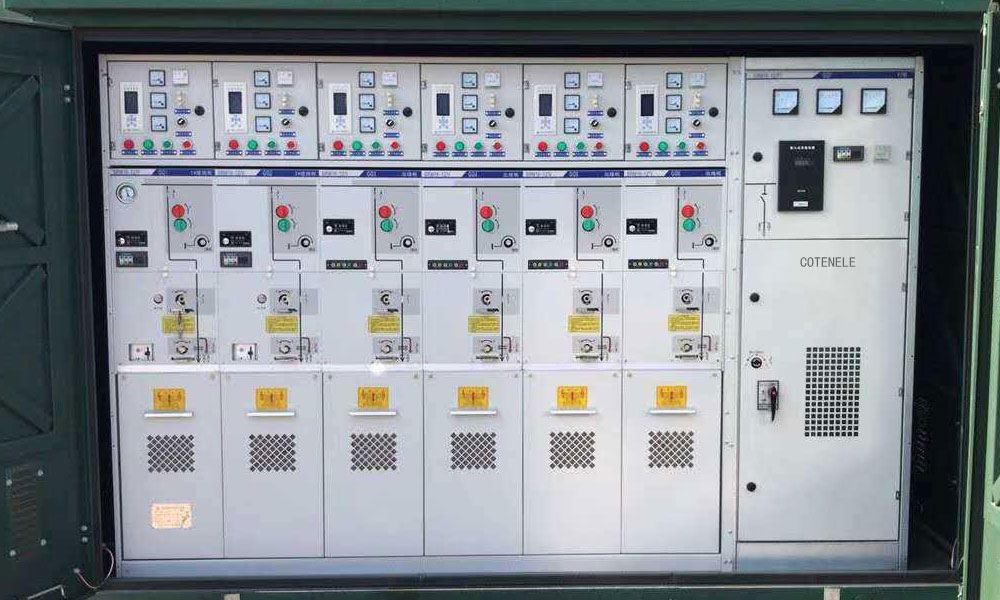

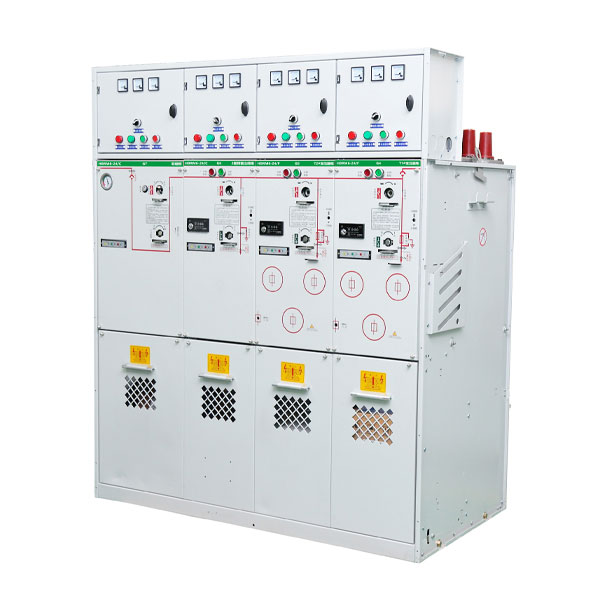

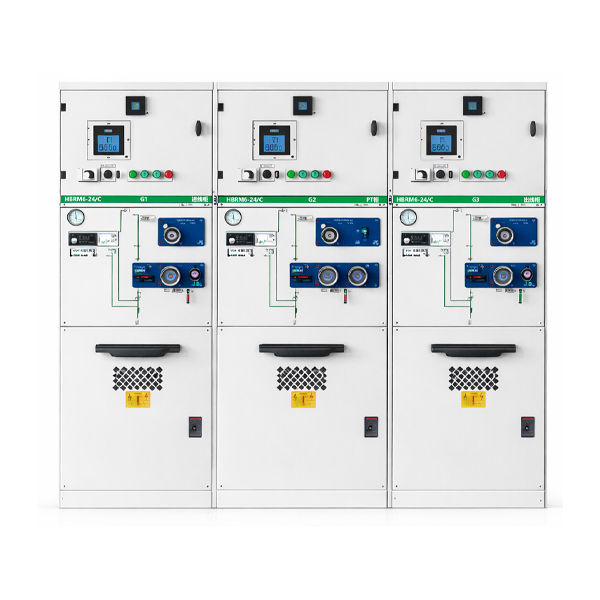

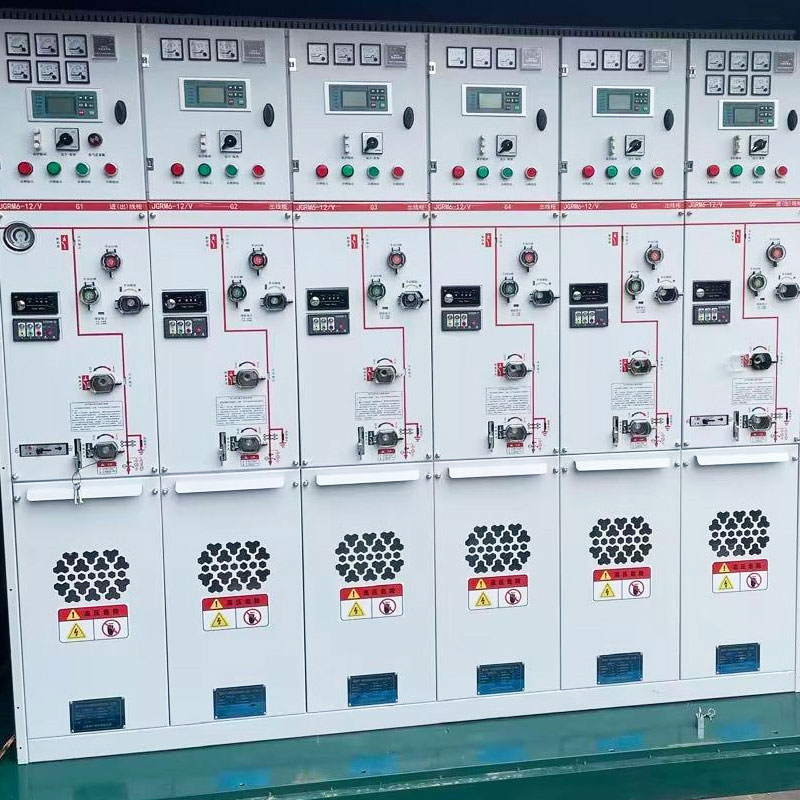

Appareillage de commutation respectueux de l'environnement gratuit 24KV SF6

Afin de suivre la tendance de développement de l'industrie électrique, Cotenele s'est engagé depuis de nombreuses années dans la recherche et le développement d'appareillages de commutation respectueux de l'environnement sans SF6 24KV. Son objectif principal est de réduire ou de remplacer complètement le gaz hexafluorure de soufre (SF₆), largement utilisé dans les appareillages de commutation traditionnels. Les systèmes de distribution moyenne tension conventionnels utilisent largement des unités principales en anneau isolées au gaz SF₆.

Cependant, avec des contrôles mondiaux de plus en plus stricts sur les émissions de gaz à effet de serre et l’introduction des objectifs chinois de « pic de carbone et de neutralité carbone », promouvoir le développement et l’adoption d’appareillages de commutation respectueux de l’environnement est devenu un choix inévitable pour l’industrie électrique. Les appareils de commutation respectueux de l'environnement, en tant qu'équipements qui « utilisent peu ou pas de fluides nocifs pour l'environnement, ont un faible impact environnemental tout au long de leur cycle de vie et possèdent une adaptabilité environnementale », deviennent progressivement le produit principal dans le domaine de la distribution. À l'heure actuelle, la demande du marché pour des appareils de commutation respectueux de l'environnement continue de croître et des innovations technologiques apparaissent constamment.

Qu'est-ce qu'un appareillage de commutation à isolation gazeuse respectueux de l'environnement :

Un appareillage sous enveloppe métallique à isolation gazeuse respectueux de l'environnement fait référence à un « appareillage sous enveloppe métallique qui utilise un gaz respectueux de l'environnement comme isolation principale, interruption sous vide, enferme toutes les pièces sous tension haute tension (à l'exception des appareils entrants/sortants) dans un réservoir métallique avec une légère pression positive (≤ 0,04 MPa), utilise une petite quantité de matériaux isolants solides comme supports, a une continuité de service non inférieure à LCS2A et est capable d'interrompre normalement le courant de défaut de court-circuit nominal sous jauge zéro. conditions de pression. »L'appareillage de commutation à isolation gazeuse respectueux de l'environnement utilise des gaz non SF₆ (y compris de l'air sec, de l'azote et des mélanges SF₆) comme milieu isolant, combinés à une technologie d'interruption du vide. Il s’agit actuellement du type d’appareillage respectueux de l’environnement le plus utilisé.

En fonction des fonctions d'application, les appareillages à enveloppe métallique à isolation gazeuse respectueux de l'environnement peuvent être divisés en unités principales en anneau (RMU) et en appareillage de commutation (appareillage à isolation gazeuse, C-GIS).

Médias isolants principaux :

1. Air sec : le N₂ et l'air sec peuvent être utilisés comme moyens isolants dans les appareillages moyenne tension jusqu'à 12 kV à 40,5 kV. Lorsque la pression de l'air sec est augmentée jusqu'à environ trois fois celle de l'isolation SF₆, les exigences d'isolation peuvent être satisfaites.

2. Azote (N₂) : Le N₂ pur est l'un des supports isolants les plus respectueux de l'environnement et a été largement utilisé dans les appareillages de commutation à isolation gazeuse respectueux de l'environnement de 12 kV.

3. Autres gaz respectueux de l'environnement : Il s'agit notamment des mélanges 80 % N₂/20 % O₂, CO₂, C₃, C₅, etc., dont certains ont déjà vu des applications commerciales.

4. En termes de construction, le réservoir de gaz de l'appareillage de commutation à isolation gazeuse respectueux de l'environnement est soudé à partir de fines plaques métalliques, offrant un processus de fabrication simple qui garantit l'homogénéité de la qualité du produit, la stabilité et la fiabilité opérationnelle pendant la production de masse, ce qui est l'approche dominante en Chine.

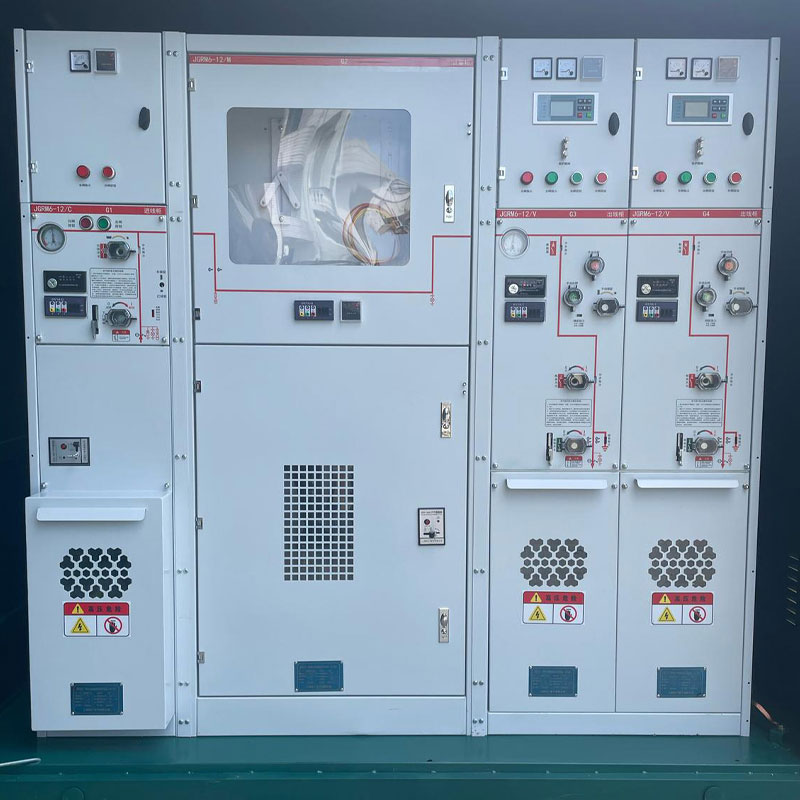

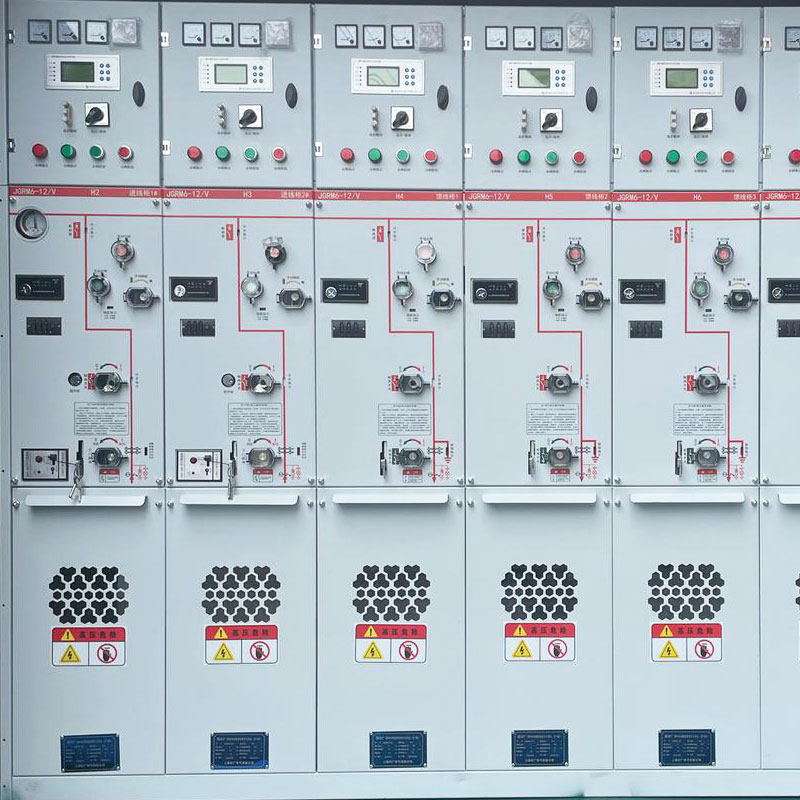

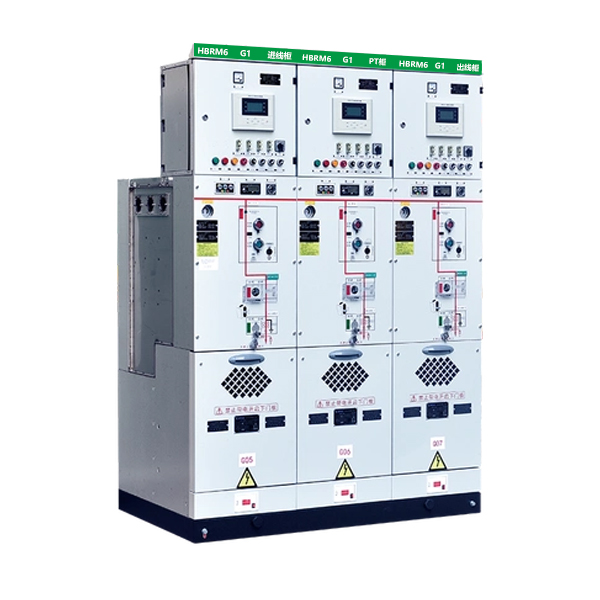

Construction d'appareillages de commutation à isolation gazeuse respectueux de l'environnement

L'appareillage de commutation à isolation gazeuse respectueux de l'environnement adopte une conception modulaire.

Les compartiments intérieurs de l'appareillage à isolation gazeuse respectueux de l'environnement comprennent principalement les pièces suivantes :

1. Compartiment rempli de gaz (réservoir de gaz)

Le compartiment rempli de gaz est l'élément central d'un appareillage de commutation à isolation gazeuse respectueux de l'environnement. Il est constitué de plaques d'acier inoxydable soudées avec précision et rempli intérieurement de gaz respectueux de l'environnement tels que l'air sec ou l'azote. Les pièces principales sous tension (jeu de barres principal) et le corps de l'interrupteur sont scellés à l'intérieur du réservoir de gaz. Le niveau de protection de ce réservoir de gaz peut atteindre IP67, et son intérieur n'est pas affecté par les conditions environnementales externes, avec des capacités d'étanchéité et anti-condensation à court terme. Le réservoir de gaz utilise une légère isolation de gaz à pression positive (≤ 0,04 MPa), réduisant la probabilité de fuite de gaz. Même si une fuite se produit dans le réservoir de gaz, une résistance d’isolation suffisante peut être maintenue à une pression manométrique nulle sans affecter le fonctionnement normal.

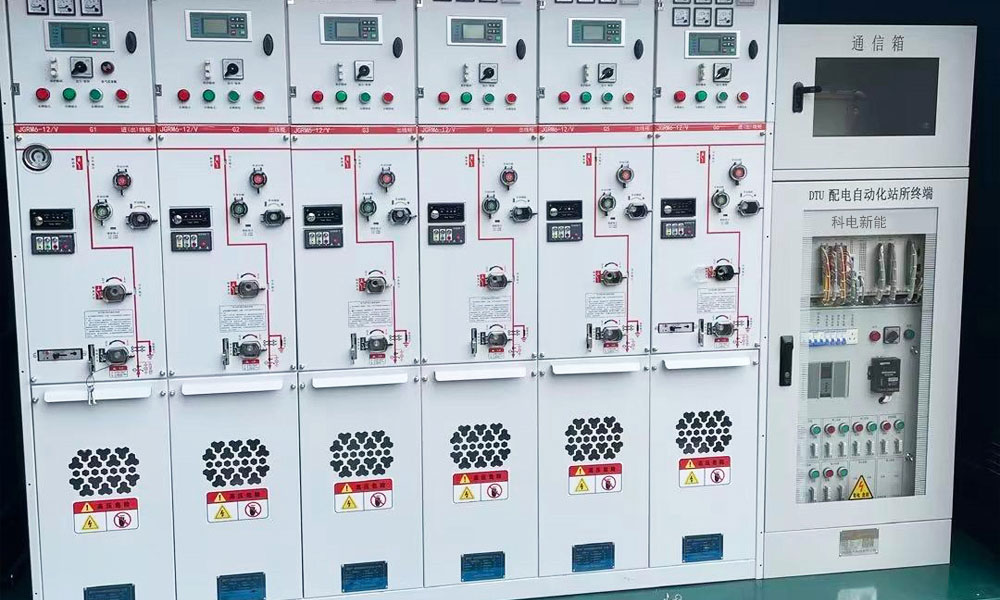

2. Compartiment basse tension (compartiment des instruments)

Le compartiment basse tension est situé en haut ou à l'avant de l'armoire et est utilisé pour installer des équipements secondaires tels que des dispositifs de protection de micro-ordinateur, des contrôleurs intelligents et des instruments de mesure. Le compartiment à instruments peut être équipé d'une protection par micro-ordinateur et d'autres instruments, et peut réaliser des fonctions « à quatre distances » (télémesure, signalisation à distance, télécommande, réglage à distance), offrant des capacités d'automatisation et d'intelligence.

3. Compartiment pour câbles

Le compartiment câbles est situé au bas de l'armoire et sert au raccordement des câbles entrants et sortants. Il peut également abriter des équipements tels que des parafoudres et des transformateurs de tension. Les connexions entrantes et sortantes utilisent des connexions de câbles enfichables entièrement isolées et blindées, garantissant la sécurité de fonctionnement.

Compartiment du mécanisme de commande

Le compartiment des mécanismes de commande est utilisé pour installer les mécanismes de commande à ressort du sectionneur et de l'interrupteur principal, permettant un fonctionnement manuel et électrique. Le mécanisme est intégré à l'interrupteur pour réaliser le verrouillage. Le mécanisme de commande comporte moins de pièces, ce qui réduit les liaisons de transmission et améliore la fiabilité.

4. Principaux composants

Les composants internes clés comprennent le disjoncteur à vide, le sectionneur, le sectionneur de terre, le jeu de barres principal, le parafoudre, etc. Ceux-ci sont placés à l'intérieur du réservoir de gaz scellé en tant qu'unités fonctionnelles pour former chaque compartiment rempli de gaz.

Scénarios d'application

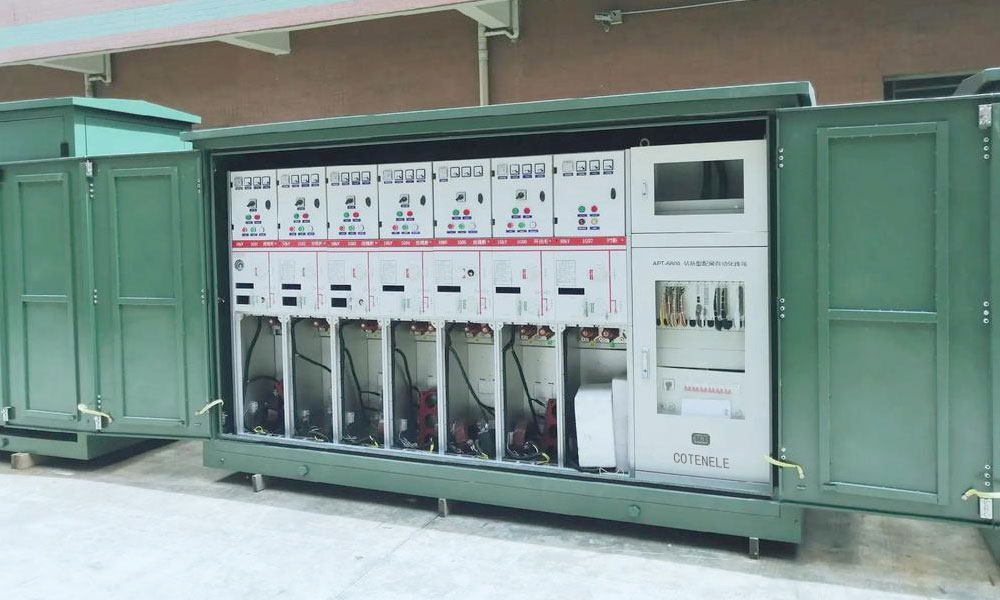

1. Réseaux de distribution urbains

Les appareils de commutation respectueux de l’environnement sont les plus largement utilisés dans les réseaux de distribution urbains. Comparé aux appareillages moyenne tension traditionnels, les appareillages à isolation gazeuse respectueux de l'environnement ont un faible encombrement, des performances de sécurité élevées et une forte résistance aux environnements difficiles, ce qui leur confère de grands avantages dans les zones urbaines aux ressources foncières rares. Les appareillages de commutation à isolation gazeuse respectueux de l'environnement sont largement utilisés dans les zones résidentielles urbaines, les zones commerciales et les sous-stations.

2. Secteur des énergies renouvelables

Les appareils de commutation respectueux de l'environnement connaissent la demande qui connaît la croissance la plus rapide dans le secteur des énergies renouvelables. Le raccordement au réseau des centrales éoliennes et photovoltaïques est souvent confronté à des fluctuations de tension. Les unités principales en anneau isolées au gaz et C-GIS respectueuses de l'environnement peuvent répondre avec précision aux besoins de distribution fiable d'une connexion au réseau de base d'énergies renouvelables à grande échelle. Les principales applications incluent :

Énergie éolienne offshore, éolienne terrestre/PV et systèmes de stockage d'énergie.

3. Centres de données

Les centres de données ont des exigences extrêmement élevées en matière de fiabilité de l’alimentation électrique et de protection de l’environnement. Un appareillage de commutation respectueux de l’environnement peut répondre à la double demande d’une distribution d’énergie hautement fiable et d’un fonctionnement à faible émission de carbone.

4. Infrastructures de transport

Les appareillages de commutation respectueux de l'environnement sont largement utilisés dans les infrastructures de transport telles que les métros, les chemins de fer à grande vitesse, les aéroports, les autoroutes, etc.

5. Applications en environnements extrêmes

L'appareillage de commutation à isolation gazeuse respectueux de l'environnement est particulièrement adapté aux zones aux environnements de fonctionnement difficiles, telles que les zones côtières, humides, à haute température, au froid intense, à haute altitude, aux gaz chimiquement corrosifs ou aux zones fortement polluées.

Appareillage de commutation à isolation gazeuse respectueux de l'environnement VS Appareillage de commutation à isolation gazeuse SF₆

Vous trouverez ci-dessous une comparaison complète de l'appareillage à isolation gazeuse SF₆ (SF₆ GIS), de l'appareillage à isolation gazeuse respectueux de l'environnement (GIS écologique), Ces deux voies techniques sont les principales options de distribution moyenne tension, chacune avec des différences significatives en termes de support isolant, de construction, d'avantages et de limites.

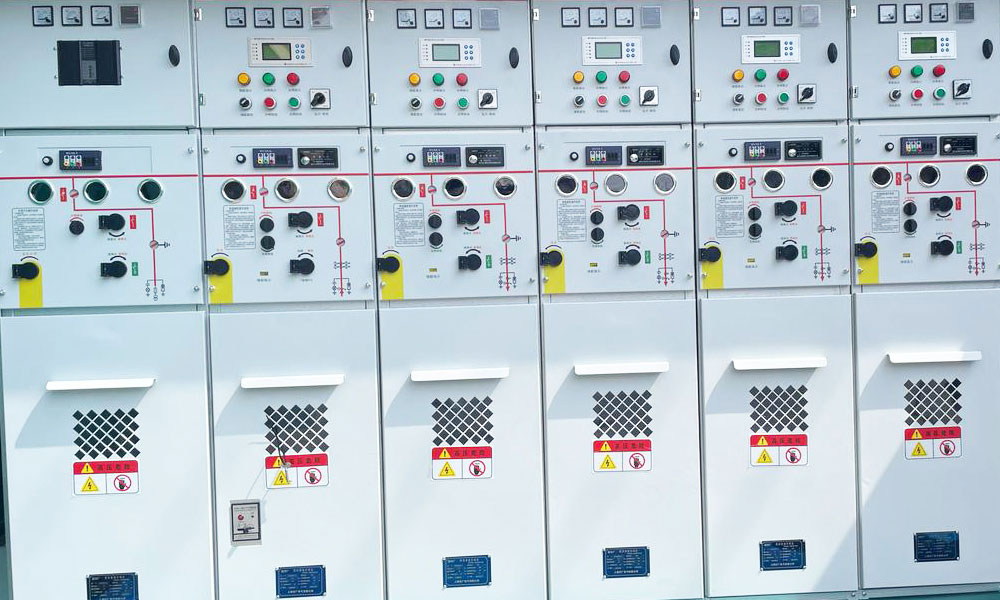

Pourquoi choisir les appareillages écologiques Contenele 24KV ?

L’appareillage de commutation écologique Conteneles est le choix de distribution idéal pour atteindre les objectifs de neutralité carbone :

• Leadership écologique : utilise de l'azote (N₂) ou de l'air sec au lieu du SF₆, sans émissions de gaz à effet de serre. Reconnu comme « Cas typique d’innovation technologique verte pour 2024 ».
• Sûr et fiable : indice de protection IP67, fonctionnement normal à pression manométrique nulle, durée de vie mécanique jusqu'à 11 000 opérations et tension de tenue de 42 kV à pression manométrique nulle.
• Haute capacité et compact : seulement 600 mm de large, avec un courant d'alimentation maximal jusqu'à 3 150 A, répondant facilement aux besoins de distribution de courant élevé
• Intelligent et sans entretien : le fonctionnement est basé sur une plate-forme intelligente et offre une qualité, une sécurité, une fiabilité et une durée de vie fiables.
• Large application : classé au premier rang pour les appareillages de commutation à isolation gazeuse haute pression écologiques de 35 kV, avec un taux de réussite de 18 % dans les projets de SPIC et Huaneng, et une capacité de production annuelle de 10 000 unités pour assurer pleinement la livraison.

Atelier de production

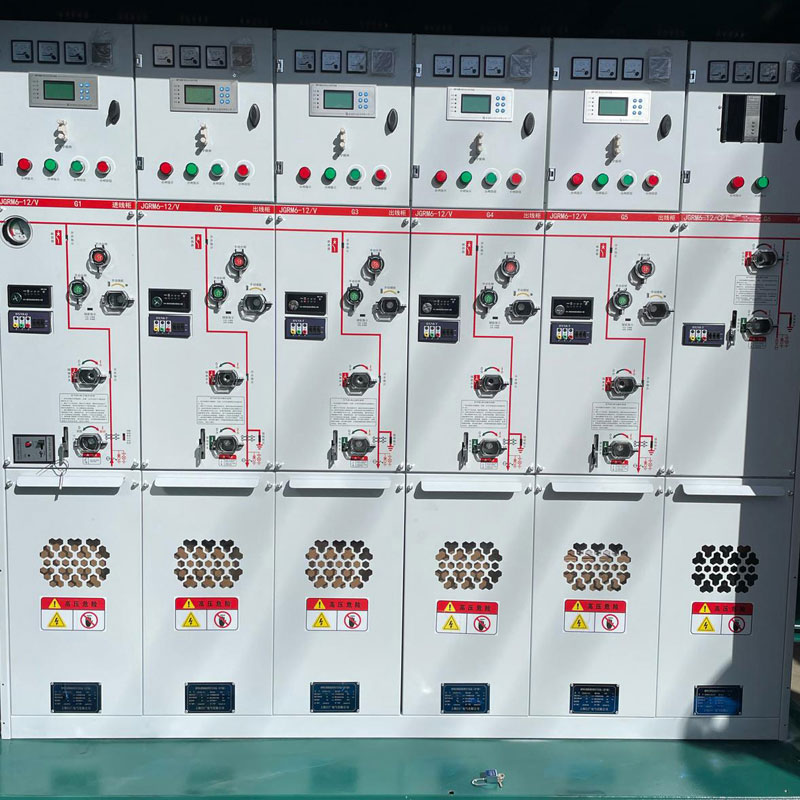

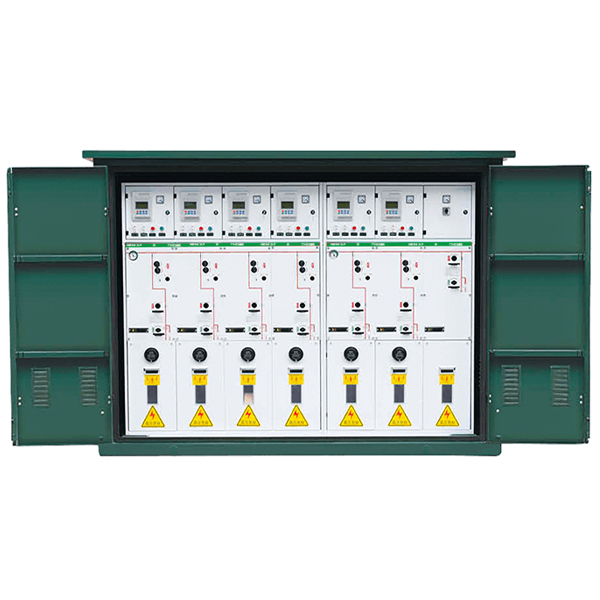

Présentation du produit :
