Mécanisme de fonctionnement électrique 11KV pour interrupteur d'isolement de disjoncteur

Le mécanisme de fonctionnement électrique 11KV pour interrupteur d'isolement de disjoncteur est un système d'entraînement combiné utilisé dans l'appareillage de commutation moyenne tension pour contrôler à la fois :

Commutation du disjoncteur (interruption de charge et de défaut)

Fonctionnement de l'interrupteur d'isolement (isolation visible et sûre)

Il agit comme l'unité d'exécution centrale de l'appareillage de commutation, garantissant des opérations de commutation précises, sûres et coordonnées.

Application

Le mécanisme de fonctionnement électrique 11KV pour interrupteur d'isolement de disjoncteur est largement utilisé dans :

Réseaux de distribution d'énergie

Unités principales en anneau (RMU)

Appareillage à isolation gazeuse (GIS / C-GIS)

Projets éoliens et solaires

Systèmes ferroviaires et métropolitains

Systèmes électriques industriels et miniers

Cas de projets

Les mécanismes Cotenele ont été appliqués dans :

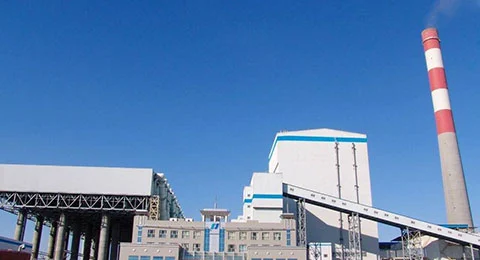

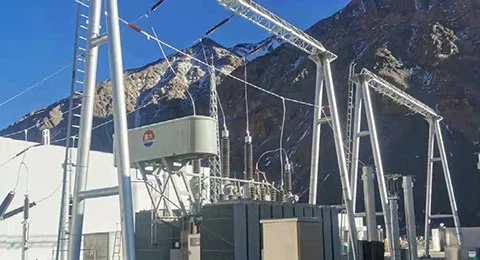

Projets de sous-stations 110 kV

Projet d'énergie éolienne offshore CR Power

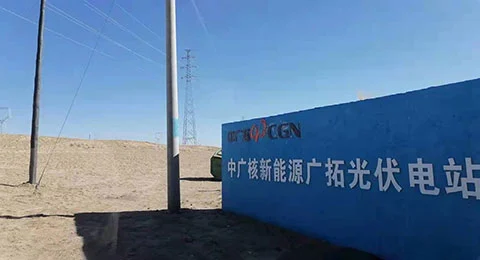

Base photovoltaïque Qinghai 1600 MW

Système électrique ferroviaire Sichuan-Tibet

Extension de la sous-station 110 kV au Tadjikistan

Modèle et signification

Qu'est-ce qu'un mécanisme de fonctionnement d'un disjoncteur ?

Un mécanisme de commande de disjoncteur est un système de fonctionnement mécanique utilisé pour ouvrir et fermer les contacts du disjoncteur en créant, en stockant et en libérant de l'énergie. La fonction principale de ce mécanisme de fonctionnement est d'assurer une réponse rapide aux défauts électriques tels que les courts-circuits et les conditions de surintensité, en isolant rapidement les sections affectées pour éviter d'endommager le système.

Les mécanismes de commande doivent toujours être capables de déclencher le disjoncteur, quelles que soient les conditions extérieures. En fonction des exigences de force, les disjoncteurs peuvent comporter soit des mécanismes individuels par phase, soit un seul mécanisme actionnant les trois phases simultanément. Le mécanisme comprend trois sous-systèmes essentiels : le support de stockage d'énergie, le circuit d'actionnement et les systèmes de verrouillage.

Il existe plusieurs mécanismes de fonctionnement différents

Le mécanisme de fonctionnement à ressort adopte des ressorts pour stocker l'énergie mécanique. Normalement, le moteur électrique charge le ressort de fermeture, qui est sécurisé à l'état comprimé par un mécanisme de verrouillage. Une fois qu'un signal de fermeture est reçu, le loquet se libère, permettant au ressort de pousser les contacts à se fermer tout en chargeant le ressort de déclenchement. Le ressort de fermeture se rechargera rapidement pour les opérations ultérieures.

Le dispositif hydraulique utilise du gaz sous pression pour guider le flux d'huile et entraîner la bielle reliée au disjoncteur. Les systèmes pneumatiques utilisent l'air comprimé comme source d'énergie, tandis que les appareils magnétiques utilisent des bobines électromagnétiques ou des électro-aimants, dont la tension augmente avec l'augmentation du courant. Certaines conceptions combinent la force électromagnétique avec l'assistance d'un ressort.

L'enquête CIGRE sur les disjoncteurs de 2005 a souligné l'importance cruciale des dispositifs de commande, qui a révélé que 70 % des pannes de composants étaient liées aux dispositifs de commande, et que plus de 50 % des pannes majeures des disjoncteurs en étaient également causées.

Qu'est-ce qu'un mécanisme de fonctionnement d'un interrupteur d'isolement ?

Un sectionneur (également connu sous le nom d'interrupteur d'isolement) est le composant essentiel d'une unité principale en anneau moyenne tension. Ce type d'interrupteur peut fournir une isolation visible des circuits électriques à des fins de maintenance et de sécurité. Les sectionneurs sont différents des disjoncteurs, les sectionneurs ne sont pas conçus pour interrompre les courants de charge ou les courants de défaut, mais fonctionnent lorsque le circuit est déjà hors tension.

Les mécanismes de commande du sectionneur convertissent l'entrée manuelle ou motorisée en mouvement mécanique précis requis pour ouvrir ou fermer les contacts principaux. Les principales caractéristiques de ces mécanismes de commande de sectionneur sont que leurs vitesses de fonctionnement sont inférieures à celles des mécanismes de commande de disjoncteur et fournissent une position de contact visible.

Les mécanismes de sectionnement modernes intègrent souvent

Cinématique multi-mouvements :De nombreuses conceptions utilisent des mouvements composés dans lesquels la lame principale s'abaisse d'abord en position horizontale avant de tourner pour appliquer une pression de contact aux extrémités de la charnière et de la mâchoire. Cette conception de contact en « boucle inversée » s'adapte aux courants de court-circuit élevés.

Independent manual operation:Les mécanismes avancés permettent un fonctionnement manuel frontal et latéral sans nécessiter d'appareil supplémentaire. Les conceptions de roues à cames avec protubérances opposées permettent un fonctionnement fluide quelle que soit la vitesse de l'opérateur, garantissant des performances mécaniques constantes.

Indication de position :Les contacts auxiliaires au sein du mécanisme d'entraînement fournissent une indication de position à distance, essentielle pour les systèmes de contrôle de supervision modernes.

Les mécanismes de sectionneur peuvent être configurés pour un fonctionnement unipolaire ou tripolaire, avec des tiges de couplage interconnectant les pôles lorsqu'un seul entraînement est utilisé. Le cadre, généralement en acier galvanisé à chaud, accueille les isolateurs et les éléments rotatifs, garantissant ainsi une durabilité à long terme.

Caractéristiques des mécanismes combinés de disjoncteur et de sectionneur

Dans le réseau de distribution d'électricité moderne, la combinaison de mécanismes de commande de disjoncteurs et de sectionneurs pour le RMU moyenne tension et d'appareillages de commutation respectueux de l'environnement est une technologie courante. Le mécanisme de fonctionnement électrique 11KV pour interrupteur d'isolement de disjoncteur pour appareillage respectueux de l'environnement fabriqué par Cotenele, offrant plusieurs caractéristiques distinctives :

Séquences cinématiques intégrées :Des mécanismes combinés coordonnent le timing entre le fonctionnement du disjoncteur et le mouvement du sectionneur. Pendant les opérations d'ouverture, les contacts du sectionneur se sépareront une fois l'interruption de l'arc terminée, tandis que les opérations de fermeture vérifient le bon alignement avant la fermeture du contact principal.

Verrouillage mécanique compact :Les conceptions intégrées intègrent des verrouillages qui empêchent les séquences de fonctionnement inappropriées. Par exemple, le mécanisme peut empêcher le fonctionnement du sectionneur pendant que le disjoncteur transporte du courant, ou bloquer le réenclenchement jusqu'à ce que l'isolation soit complète. Cela répond aux exigences des « cinq préventions » pour les systèmes de distribution.

Stockage d'énergie à ressort :De nombreux mécanismes combinés utilisent des ressorts de tension opérant sur des points centraux pour contrôler les actions de fermeture, tandis que les ressorts de compression gèrent l'énergie d'ouverture. La durée de vie mécanique de cette configuration peut dépasser 10 000 cycles. Le principe de l'énergie stockée peut garantir que la vitesse de fonctionnement du mécanisme de fonctionnement reste indépendante de l'action de l'opérateur, ce qui garantira des performances d'interruption de panne cohérentes.

Capacité de réenclenchement :La combinaison moderne des mécanismes de fonctionnement des disjoncteurs et des sectionneurs prend en charge les séquences de réenclenchement automatiques. Le mécanisme de fonctionnement de ces deux composants stocke suffisamment d'énergie pour les opérations de fermeture-ouverture-fermeture sans nécessiter de recharge intermédiaire.

Optimisation de l'espace :La combinaison de ces deux mécanismes de fonctionnement est adaptée à la RMU de taille compacte. Par exemple, la largeur du RMU Contenele est de 375 mm, cette configuration permet de réaliser des économies d'espace significatives par rapport aux produits d'autres fabricants et convient à une installation dans des environnements urbains à espace limité.

Conformité aux normes internationales :Les mécanismes combinés de ces deux mécanismes de commande de commutateur sont conformes aux normes, notamment GB1984-2014 pour les disjoncteurs CA haute tension et GB/T 1985-2023 pour les sectionneurs et les sectionneurs de terre.

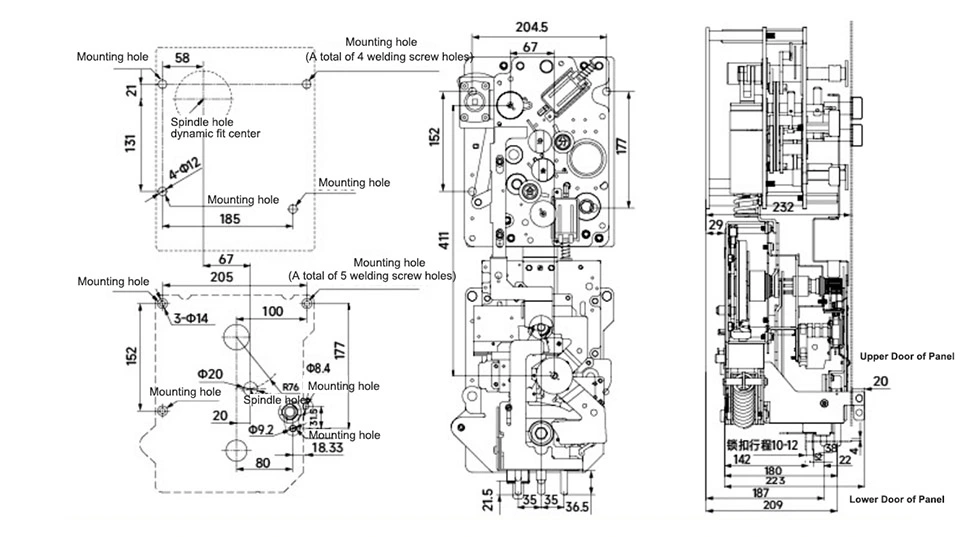

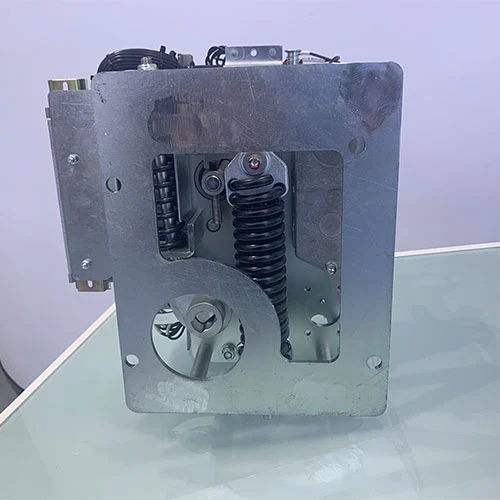

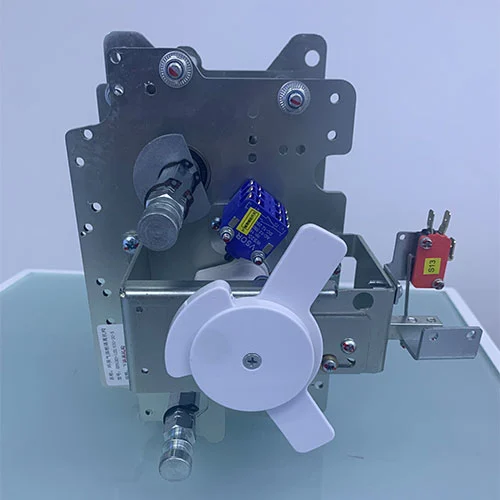

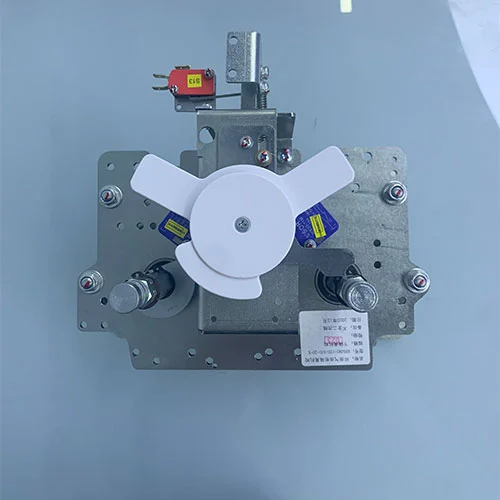

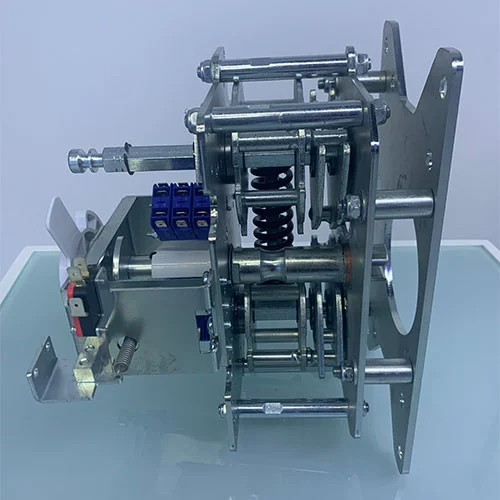

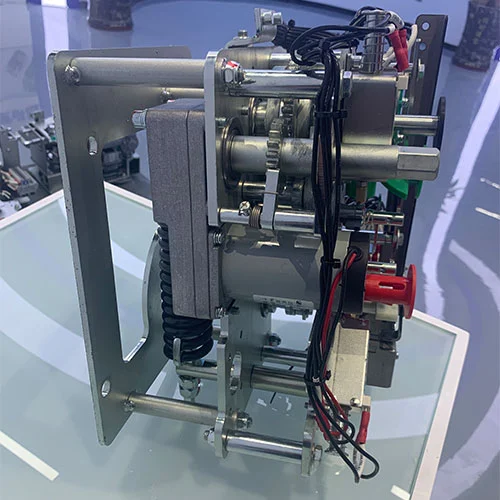

Apparence et dimensions

À propos de nous

Cotenele International Trade (Wenzhou) Co., Ltd :

Base de fabrication de 30 000㎡

Focus sur les composants centraux de l'appareillage de commutation 12 kV à 40,5 kV

Certifié ISO9001 / ISO14001 / ISO45001

Reconnue Usine Verte (2025)

Expédition et transport

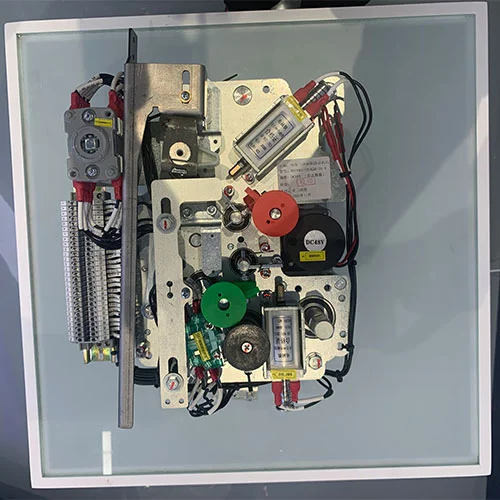

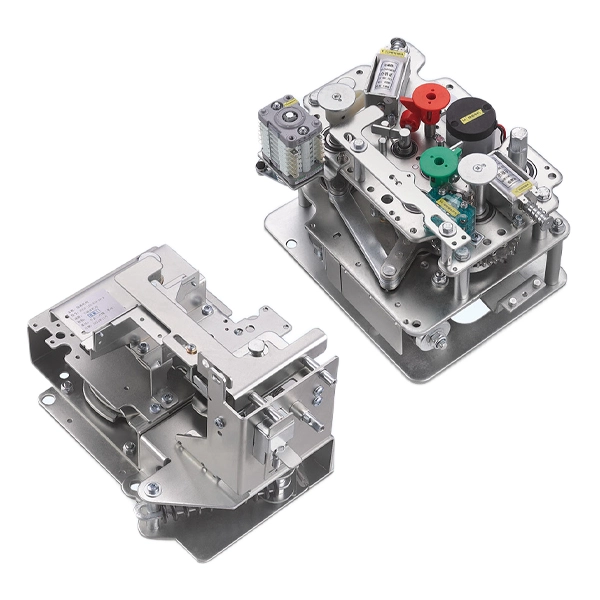

Exposition de produits
