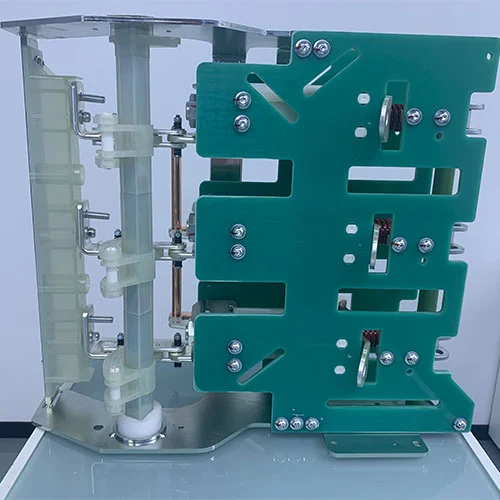

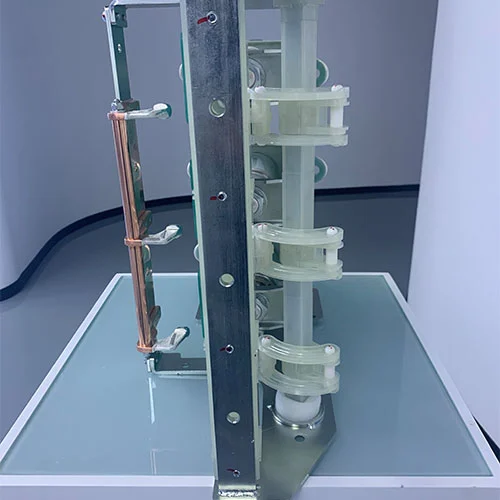

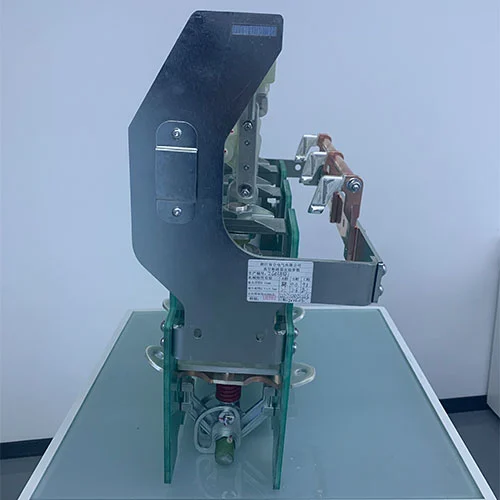

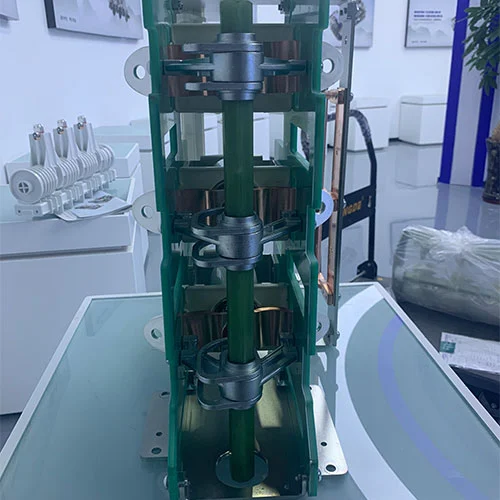

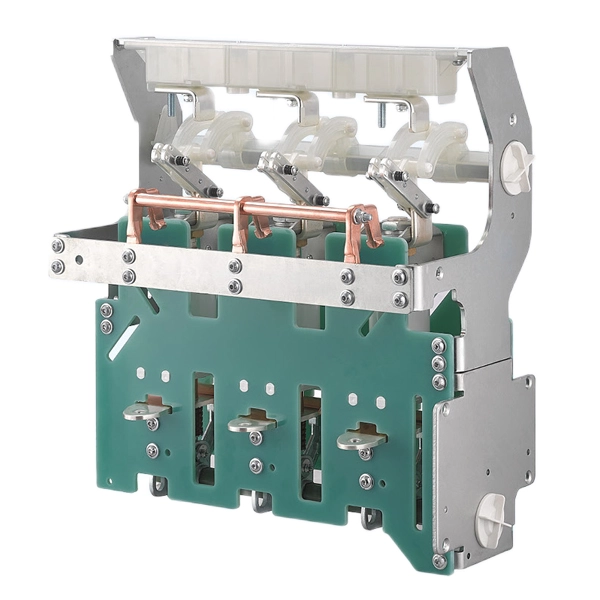

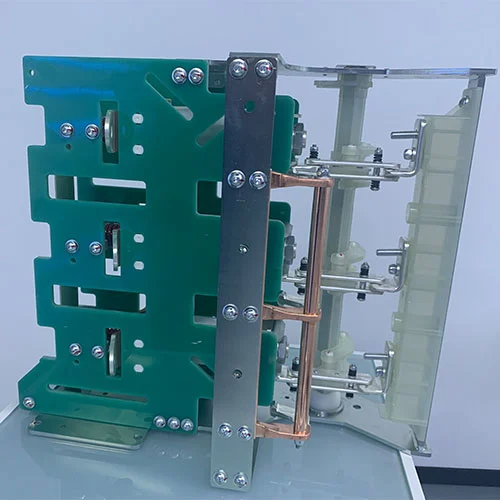

Disjoncteur à vide de l'unité principale en anneau 11KV

Une unité principale en anneau est un équipement électrique compact doté de caractéristiques telles qu'une taille compacte, des fonctions flexibles et un fonctionnement fiable. Un appareillage respectueux de l'environnement est un appareillage qui utilise de l'air sec ou de l'azote comme moyen d'isolation. Son principal avantage est qu’il s’agit de gaz SF6 gratuit, plus propice à la protection de l’environnement. Le disjoncteur-sectionneur à vide de l'unité principale à anneau 11KV série KDV-12D/630-20-S produit par la société Cotenele, qui intègre des commutateurs d'isolement, est le composant principal de ces deux types d'appareillage de commutation moyenne tension. Ce dispositif présente un courant de tenue de courte durée du circuit principal du disjoncteur à vide répondant à 20 kA (4 s) et 25 kA (3 s), la durée de vie mécanique du disjoncteur est de 10 000 fois et la durée de vie mécanique du L'interrupteur d'isolement est 3000 fois. Le courant de tenue à court terme du commutateur de mise à la terre atteint 20 kA (4 s) et la durée de vie mécanique est de 3 000 fois.

Modèle et signification

Caractéristiques du produit des disjoncteurs à vide

Les disjoncteurs à vide sont les composants essentiels des RMU moyenne tension et des appareillages de commutation respectueux de l'environnement. Ils sont privilégiés dans les réseaux de distribution d'électricité modernes en raison de leurs excellentes performances et de leurs avantages environnementaux :

Trempe supérieure de l'arc :La technologie de base du VCB repose principalement sur son ampoule à vide. Lorsque la surface de contact se sépare, l'arc généré s'éteint presque instantanément pendant le refroidissement et la recondensation des particules métalliques ionisées dans un environnement sous vide. Ce processus est extrêmement rapide et efficace, ce qui entraîne une usure minimale de la surface de contact.

Pratiquement sans entretien :Contrairement aux disjoncteurs qui utilisent le pétrole ou le gaz comme moyen isolant, les VCB n'ont aucun moyen d'extinction d'arc. Cela réduit considérablement les travaux de maintenance, les coûts de main-d'œuvre et les interruptions de service, ce qui en fait une solution très rentable.

Fonctionnement écologique :Les VCB fonctionnent sans utiliser d'hexafluorure de soufre (SF₆) comme agent isolant. Ceci est très respectueux de la protection de l’environnement et s’aligne sur le concept mondial de durabilité.

Compact et de petite taille :La construction du disjoncteur à vide est simple et compacte, avec un encombrement réduit, ce qui simplifie son installation dans des environnements restreints comme les sous-stations, les installations industrielles et les bâtiments commerciaux.

Haute endurance mécanique et électrique :Les VCB sont exceptionnellement durables et peuvent résister à des opérations de commutation fréquentes sans se dégrader, garantissant ainsi une fiabilité à long terme pour les applications exigeantes.

Caractéristiques du produit des interrupteurs-sectionneurs

Un sectionneur présente les caractéristiques de polyvalence et de sécurité, disponibles pour s'adapter à diverses applications :

Capacité de rupture de charge :La fonction principale du sectionneur est d'activer et de désactiver en toute sécurité les courants de charge, fournissant ainsi un moyen fiable de contrôle de circuit.

Isolation visible :L'une des fonctions principales du sectionneur est de garantir la sécurité du personnel effectuant la maintenance en prévoyant un espace visible dans le circuit.

Résistance robuste aux courts-circuits :Ils présentent une robustesse élevée au niveau des défauts, capables de résister aux contraintes thermiques et mécaniques de courants de court-circuit élevés pendant une durée limitée.

Options de double isolation :

Interrupteurs-sectionneurs isolés dans l'air :Cette option est rentable. Cette solution convient aux applications telles que la sectionnement des câbles, la commutation de transformateurs et les circuits de moteurs. Ils peuvent être intégrés à des fusibles pour une protection améliorée du transformateur et sont utilisés dans les appareillages sous enveloppe métallique et les applications minières.

Interrupteurs-sectionneurs isolés au gaz :Ce type de diconnecteur utilise une technologie SF6 à pression scellée ou sans SF6. Il offre des performances élevées et une longue durée de vie opérationnelle, dans un encombrement extrêmement compact, adapté aux installations dans un espace compact.

Quels sont les avantages de cette combinaison ?

Le disjoncteur-sectionneur à vide de l'unité principale en anneau 11 kV est un composant essentiel des unités principales en anneau ou des appareillages de commutation respectueux de l'environnement et présente de nombreux avantages :

Fonctionnalité et sécurité combinées

Cette intégration crée une unité complète de commutation et de protection. Généralement, le VCB gère toutes les interruptions automatiques en cas de panne, tandis que l'interrupteur d'isolement intégré au disjoncteur à vide fournit un point d'isolement visible et vérifiable pour une maintenance en toute sécurité, satisfaisant aux réglementations de sécurité les plus strictes.

Espace et rentabilité

La combinaison de ces deux composants principaux pour former un composant indépendant permettra de minimiser la taille globale de l'appareillage de commutation. Cela peut réduire l'espace du panneau, simplifier le câblage interne et les connexions des jeux de barres, tout en réduisant les coûts d'installation.

Sécurité opérationnelle améliorée

La solution combinant ces deux composants comporte des verrouillages mécaniques qui empêchent les opérations dangereuses. Par exemple, le verrouillage peut garantir que le sectionneur ne peut pas être ouvert lorsque le VCB transporte du courant, ce qui garantira la sécurité des équipements et des opérateurs.

Entretien simplifié

Lorsque le disjoncteur à vide et les sectionneurs sont intégrés à un composant entier, qu'ils sont à proximité fermée et liés mécaniquement, l'opération de maintenance deviendra plus simple. Le préposé à la maintenance peut isoler le circuit en toute sécurité grâce au sectionneur et confirmer que le VCB est également ouvert pour mettre le système électrique hors tension.

Longévité améliorée du système

La combinaison du disjoncteur à vide et du sectionneur optimise l'ensemble du processus de protection et de commutation, réduisant ainsi les opérations inutiles sur chaque composant individuel et contribuant à la fiabilité et à la durabilité à long terme de la RMU et de l'ensemble du système de distribution d'énergie.

Paramètres techniques

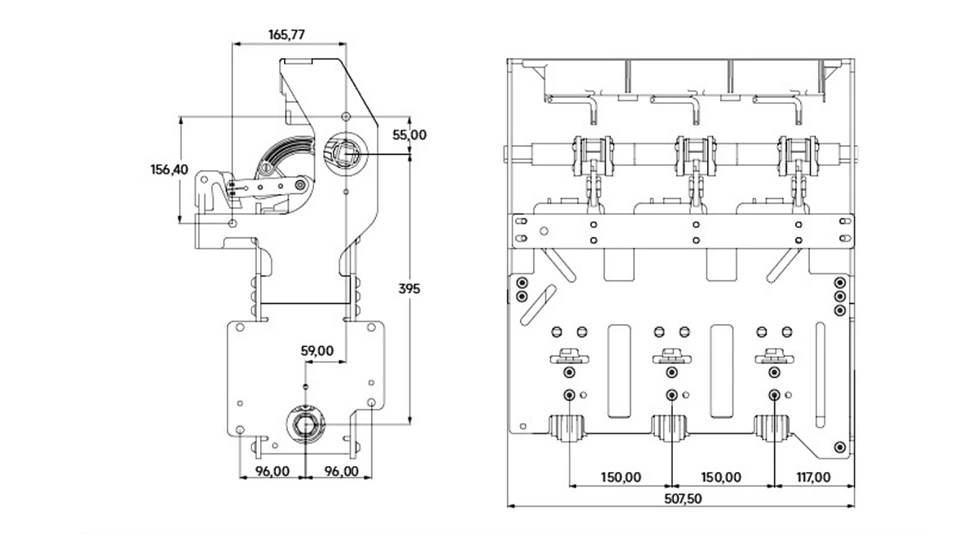

Apparence et dimensions

FAQ

Q1 : Fournissez-vous le service OEM/ODM ?

R : Oui, nous fournissons un service OEM/ODM en fonction de vos besoins, nous pouvons également concevoir les dessins techniques. La plaque signalétique ou la marque déposée peut remplir les informations de votre entreprise que vous fournissez. Vous pouvez également postuler pour devenir notre agent de votre district ou pays.

Q2 : Fournissez-vous des échantillons ? L'échantillon est-il gratuit ?

R : Oui, nous pouvons fournir des échantillons gratuits de composants des appareillages de commutation, mais nous ne pouvons pas fournir les équipements complets tels que les RMU ou les appareillages de commutation. Et les frais d'expédition doivent être supportés par vous-mêmes.

Q3 : Où est située votre usine ?

R : Notre usine est située dans la ville de Wenzhou, province du Zhejiang, Chine. L'adresse détaillée est le bâtiment 6, n° 555 Liule Road, ville de Liushi, ville de Yueqing, ville de Wenzhou, province du Zhejiang, ce site est à seulement 20 km de l'aéroport de Wenzhou Longwan. Si vous venez à Whenzhou, veuillez nous le dire, nous viendrons vous chercher à l'aéroport de Longwan.

Q4 : Puis-je visiter votre entreprise pour une inspection ?

R : Bien sûr, nous accueillons chaleureusement votre visite.

Q5 : quelle est la tension nominale la plus élevée et le courant nominal le plus élevé pour votre produit ?

R : Notre produit a une tension nominale maximale de 40,5 kV et un courant nominal maximal de 3 150 A.

Q6 : Qu'est-ce qu'un disjoncteur-sectionneur à vide d'unité principale en anneau de 11 kV ?

R : Il s'agit d'un composant central d'une unité principale en anneau moyenne tension (RMU) qui intègre un disjoncteur à vide (VCB) et un sectionneur. Il est utilisé dans les systèmes de distribution d'énergie pour réaliser des opérations de contrôle de commutateur, de protection contre les pannes et d'isolation sûre, et convient aux scénarios industriels, de distribution d'énergie urbaine, d'énergie éolienne et photovoltaïque.

Garantie de qualité et service après-vente

1.Nous fournissons des conseils techniques vidéo à distance et une formation gratuite. Une maintenance gratuite est offerte dans l'année suivant l'exploitation du produit ; la maintenance payante est disponible après un an.

2.2. Nous répondons rapidement aux besoins des clients, en répondant par téléphone ou par e-mail dans un délai d'une heure.

3.Nous fournissons des services de conseil à long terme pour résoudre les problèmes techniques des clients à tout moment.

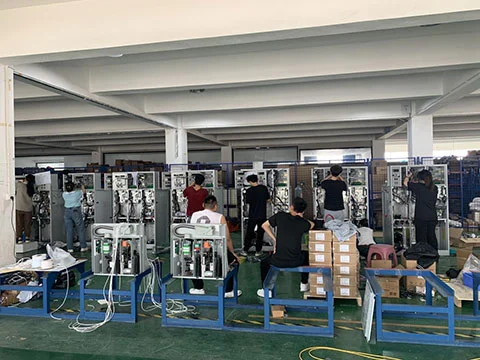

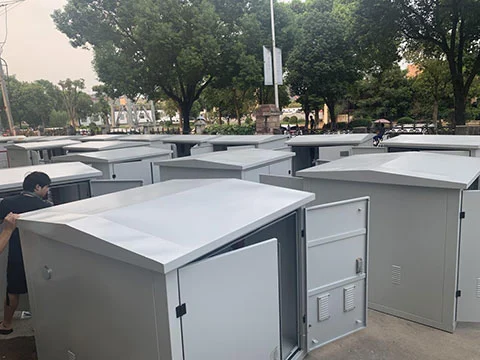

Atelier de fabrication

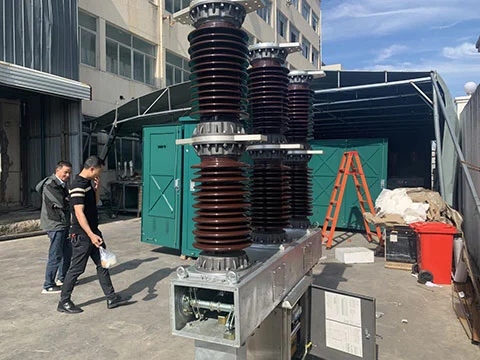

Exposition de produits
