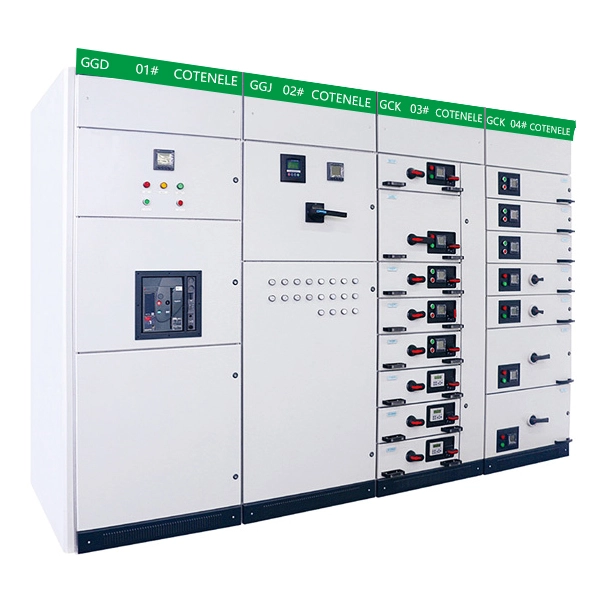

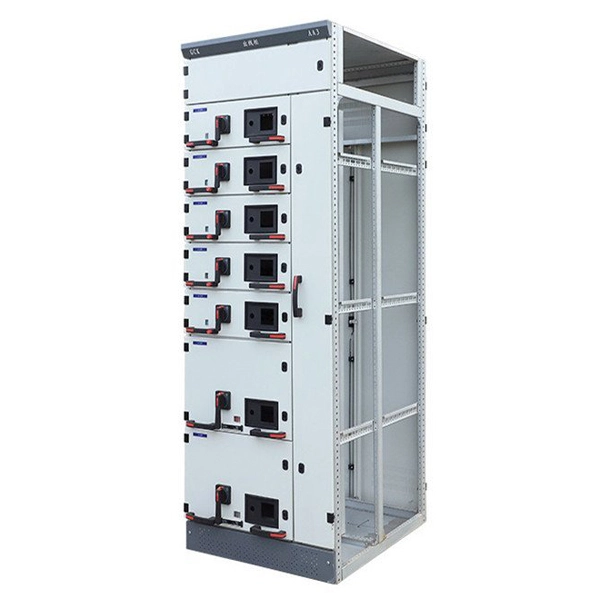

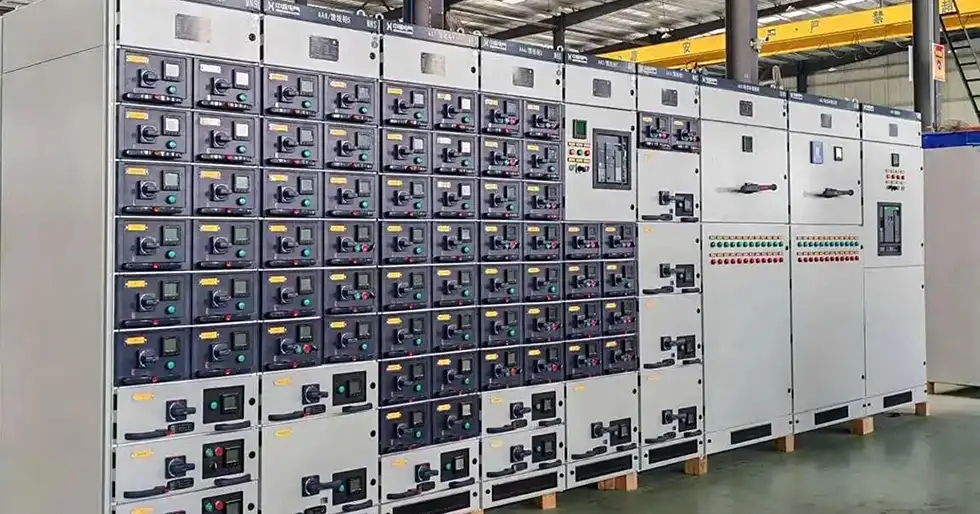

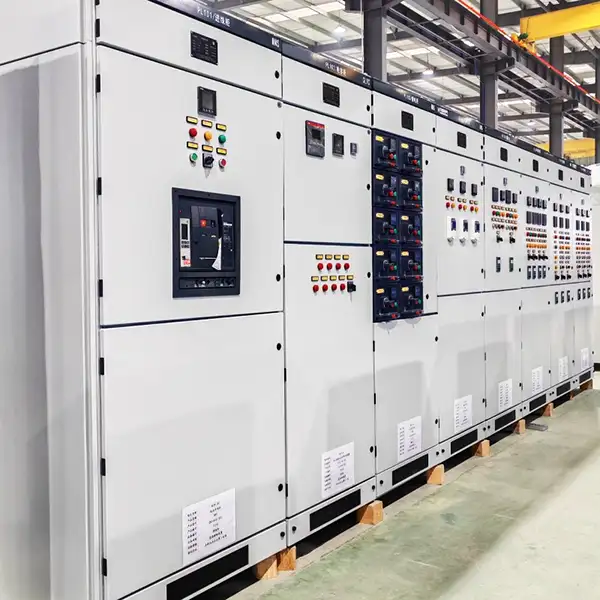

Tableau Basse Tension GCK Débrochable

Le panneau débrochable du tableau de distribution basse tension GCK fabriqué par Cotenele est un appareillage de commutation domestique débrochable basse tension largement utilisé pour la distribution d'énergie et le contrôle des moteurs dans les centrales électriques, les entreprises industrielles et les immeubles de grande hauteur.

Cet appareillage basse tension adopte une conception modulaire avec des compartiments séparés pour les jeux de barres, les unités fonctionnelles et les câbles, ce qui améliore la sécurité de fonctionnement. Chaque bloc de tiroirs offre trois positions — « connecté », « test » et « déconnecté » — permettant la maintenance du circuit sans mettre hors tension le jeu de barres principal.

Le tableau de distribution basse tension débrochable GCK a une tension d'isolation nominale allant jusqu'à 660 V, un courant nominal de jeu de barres horizontal allant jusqu'à 4 000 A et une forte capacité de tenue de courte durée. Comparé aux types GCS ou MNS, le GCK offre une structure plus compacte et un coût inférieur, ce qui le rend idéal pour les applications sensibles aux coûts.

L'entretien de routine comprend le nettoyage de l'équipement, la vérification de la surchauffe au niveau des connexions des câbles et l'inspection de l'usure des unités enfichables pour garantir un fonctionnement stable à long terme.

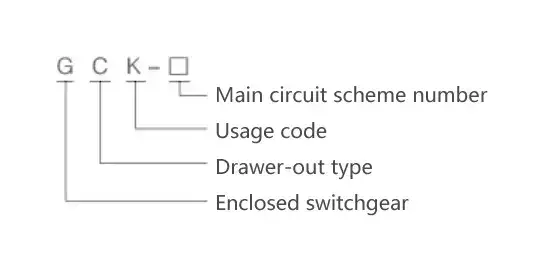

Modèle et significations

Principaux paramètres techniques

Environnements d'exploitation

1. L'altitude ne doit pas dépasser 2 000 m au-dessus du niveau de la mer.

2. La température de l'air ambiant ne doit pas être supérieure à +40 °C, avec une température moyenne sur 24 heures ne dépassant pas +35 °C, et ne doit pas être inférieure à –50 °C.

3. Exigences atmosphériques :L'air doit être pur. L'humidité relative ne doit pas dépasser 50 % à une température de +40 °C. Une humidité relative plus élevée est autorisée à des températures plus basses – par exemple 90 % à +20 °C.

4. L'équipement doit être installé dans des endroits exempts d'incendie, de risques d'explosion, de pollution grave, de corrosion chimique ou de vibrations intenses.

5. L'inclinaison admissible par rapport au plan vertical ne doit pas dépasser 5°.

6. Ce produit peut être transporté et stocké à des températures allant de –25 °C à +55 °C, et pendant de courtes périodes (ne dépassant pas 24 h) jusqu'à +70 °C.

Si les conditions ci-dessus ne peuvent être remplies, l'utilisateur devra en informer le fabricant au moment de la commande afin qu'un accord mutuel puisse être trouvé.

Structures de produits

1. Cadre de base

Le tableau basse tension débrochable GCK adopte une structure de connexion boulonnée modulaire. Tous les composants du cadre sont reliés par des vis pour former le cadre de base. Ensuite, des portes, des panneaux, des cloisons, des tiroirs, des supports de montage, des jeux de barres et des composants électriques sont ajoutés séquentiellement pour terminer l'assemblage.

2. Caractéristiques du cadre

Le cadre utilise des profilés d'acier assemblés avec des équerres tridimensionnelles. Toutes les connexions sont boulonnées (sans soudure), ce qui élimine la déformation due au soudage et les contraintes résiduelles, améliorant ainsi la précision du montage. Les trous de montage sur le cadre et les pièces suivent une grille modulaire de 20 mm (E = 20 mm).

3. Traitement de surface

Les pièces structurelles internes sont zinguées. Les pièces externes sont décapées, phosphatées puis recouvertes de poudre époxy électrostatique.

4. Power Center (PC) – Unité entrante

(1) Partie supérieure :compartiment jeu de barres horizontal.

(2) En dessous :compartiment disjoncteur.

(3) Les disjoncteurs peuvent être de type domestique (par exemple, série DW15C, ME) ou de type importé (par exemple, série F d'ABB, y compris les disjoncteurs intelligents).

(4) Pour une unité d'arrivée PC avec circuit principal arrière (y compris coupleur de bus) :

630 A – 1600 A → taille de l'armoire :800 (L) × 1 000 (P) × 2 200 (H) mm.

Sans circuit arrière :800 × 800 × 2200 mm.

(5) Pour 1 600 A – 3 150 A :

Avec circuit arrière :1000 × 1000 × 2200 mm.

Sans circuit arrière :1000 × 800 × 2200 mm.

5. Power Center (PC) – Unité d'alimentation

Construction similaire à l'unité entrante. Pour des courants d'alimentation de 630 A à 1 600 A, une armoire (1 000 × 1 000 × 2 200 mm) peut accueillir deux circuits disposés verticalement.

6. Centre de contrôle du moteur (MCC) – Deux options de montage

Montage mural (arrière accessible par l'avant uniquement) :

Haut:jeux de barres horizontaux. En bas : zone bloc fonctionnel tiroir (largeur 600 mm, hauteur 1840 mm). Côté gauche – blocs-tiroirs ; côté droit – zone de sortie de câble de 200 mm de large. Taille de l'armoire : 800 (L) × 500 (P) × 2200 (H) mm.

Autonome (accessible des deux côtés) :

Largeur du meuble 600 mm ; zone de sortie des câbles à l'arrière. Taille de l'armoire :600 (L) × 800 ou 1 000 (P) × 2 200 (H) mm. Une profondeur de 1 000 mm est recommandée pour correspondre aux armoires PC.

Lorsqu'un tiroir est retiré, aucune pièce sous tension ne reste exposée, garantissant ainsi la sécurité.

7. Verrouillage et interchangeabilité des tiroirs

Le bloc-tiroirs et sa porte sont verrouillés mécaniquement via le mécanisme de commande de l'interrupteur principal. Lorsque l'interrupteur principal est fermé, la porte ne peut pas être ouverte. Le mécanisme peut être cadenassé en position fermée ou ouverte.

Les compartiments sont séparés par des cloisons métalliques. Les tiroirs sont entièrement interchangeables.

Trois postes :connecté, testé et déconnecté. Le tiroir se verrouille automatiquement à chaque position ; tirer la plaque latérale gauche libère le loquet pour passer à la position suivante. Une fonction antichute empêche le tiroir de tomber lorsqu'il est complètement retiré.

8. Compartiments fixes (par exemple, compensation du condensateur, mesure)

Les unités fixes ont les mêmes dimensions extérieures et la même disposition horizontale des jeux de barres que les unités à tiroirs, ce qui leur permet d'être installées côte à côte.

9. Système de jeu de barres – triphasé, cinq fils

Jeux de barres horizontaux :jeu de barres unique pour courant nominal ≤1250 A ; jeux de barres doubles pour >1250 A.

Les joints entre les armoires adjacentes utilisent des blocs de connexion.

Les barres omnibus verticales sont enfermées dans des boîtiers en plastique technique en polycarbonate, avec des barrières internes pour limiter la propagation de l'arc.

Le jeu de barres neutre (N) est situé en haut à l’avant de l’armoire.

Le jeu de barres de terre de protection (PE) se trouve en bas et est connecté aux cloisons et aux portes de l'armoire, assurant la continuité de la mise à la terre.

10. Ventilation et protection

Des ouvertures de ventilation naturelle sont prévues en haut et en bas de l'armoire sans réduire le niveau de protection de l'enceinte.

L'indice de protection du boîtier est IP40.

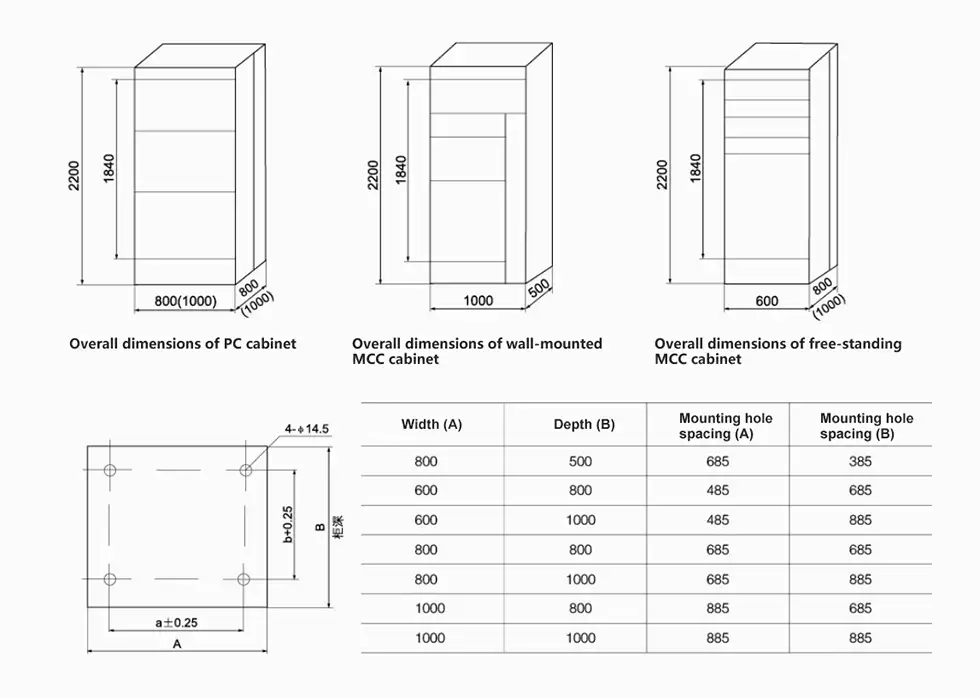

Dimensions hors tout et de montage

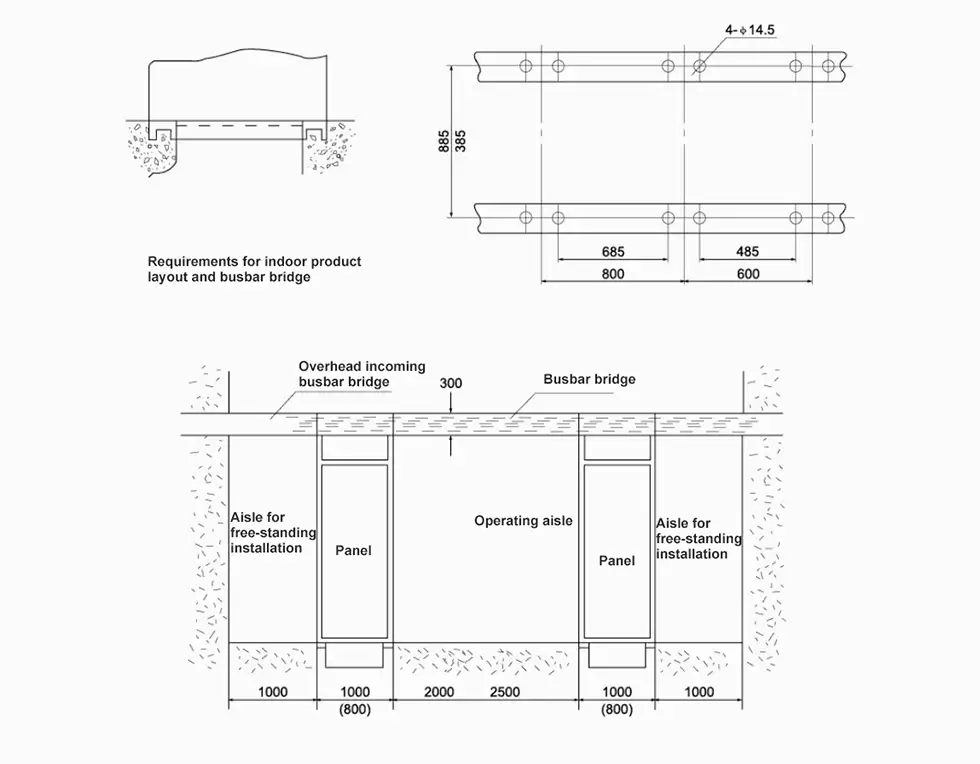

Armoire à tiroirs GCK – schéma d'installation des fondations

Remarque : Différentes formes de ponts de jeux de barres sont disponibles auprès de notre société sur demande de l'utilisateur.

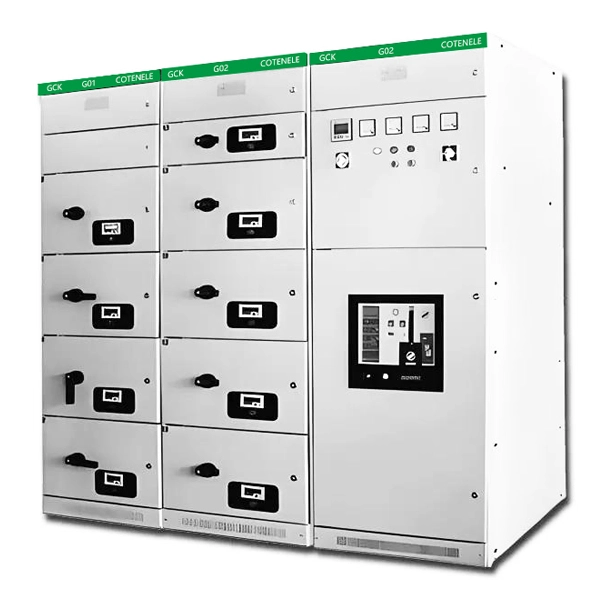

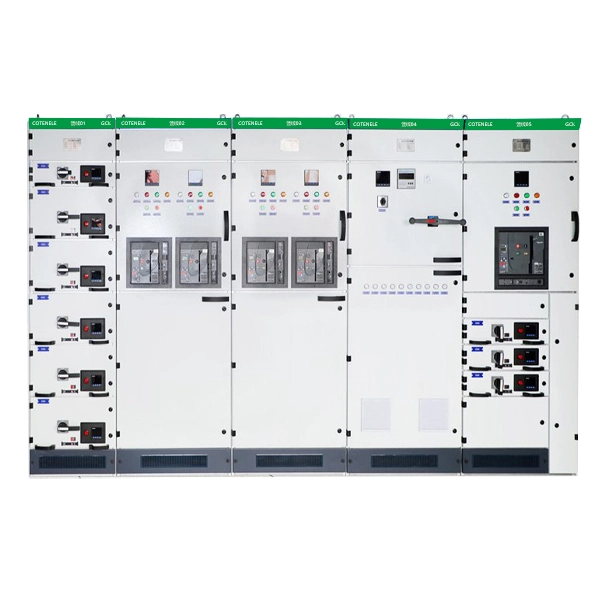

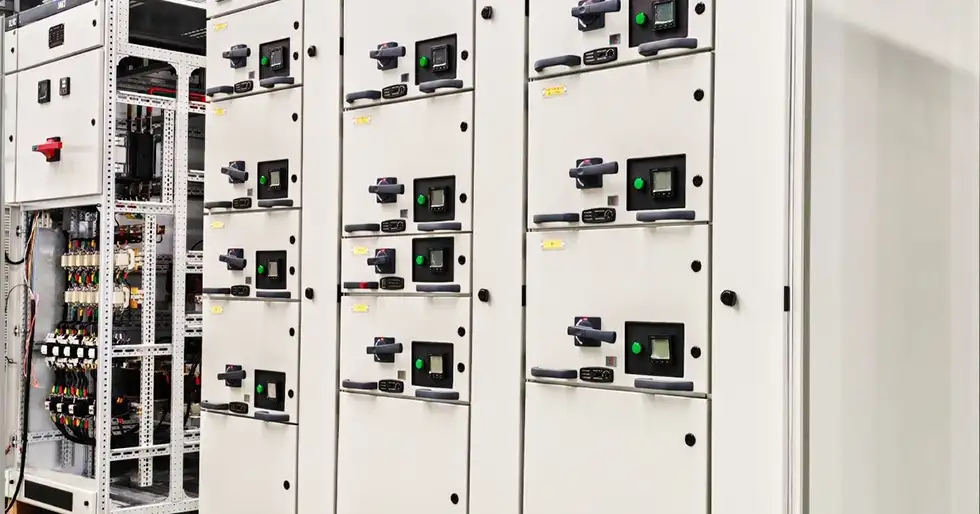

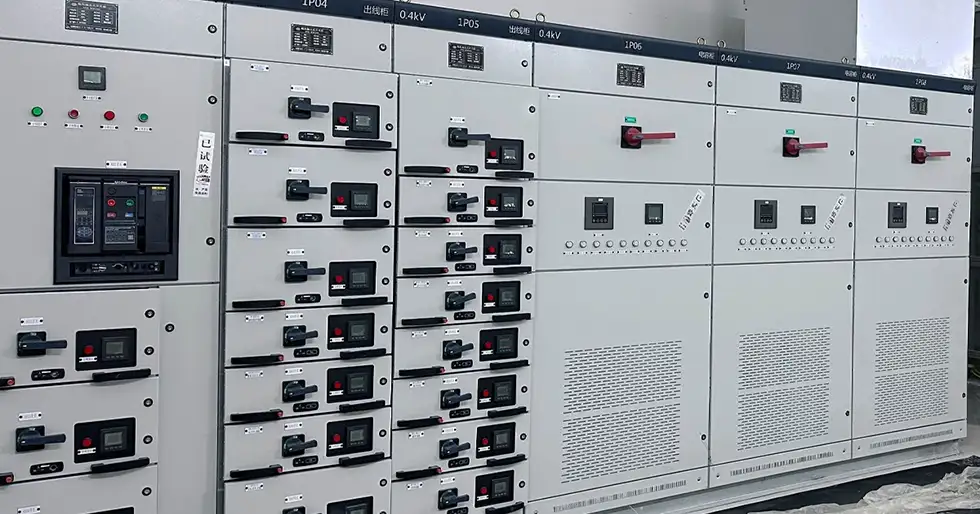

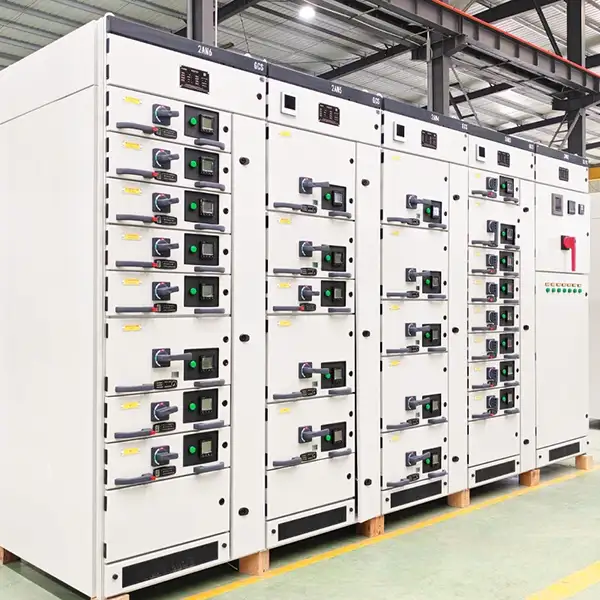

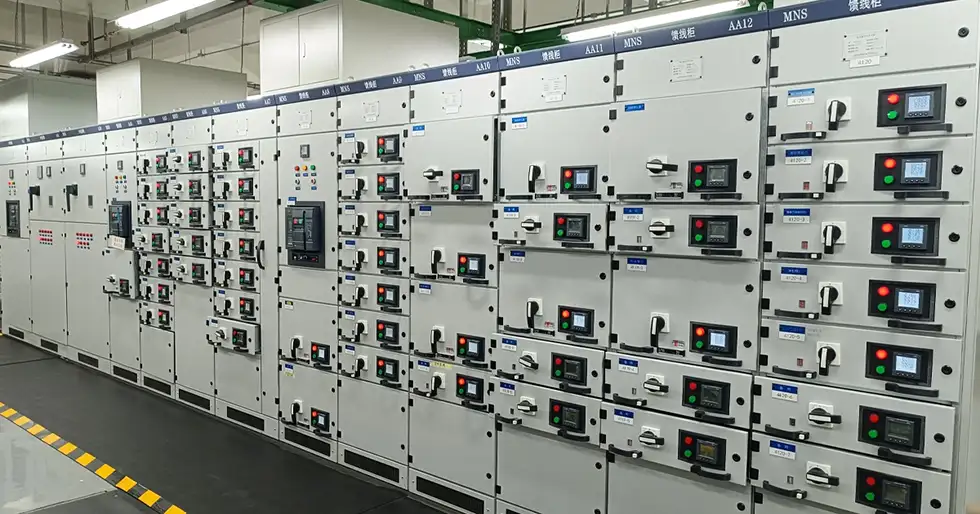

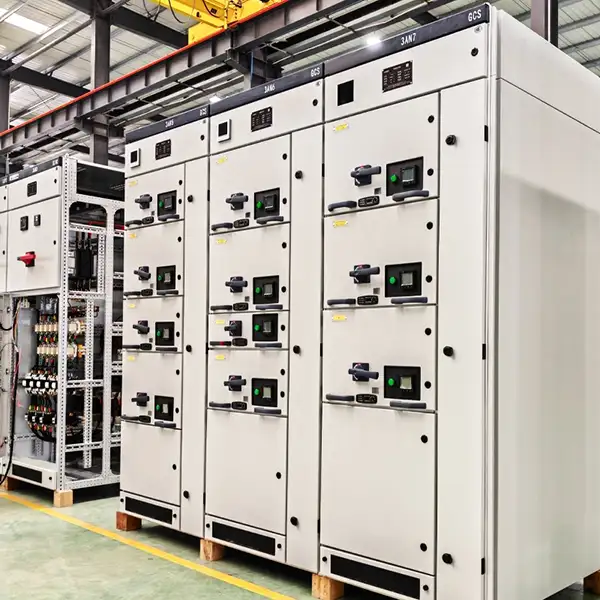

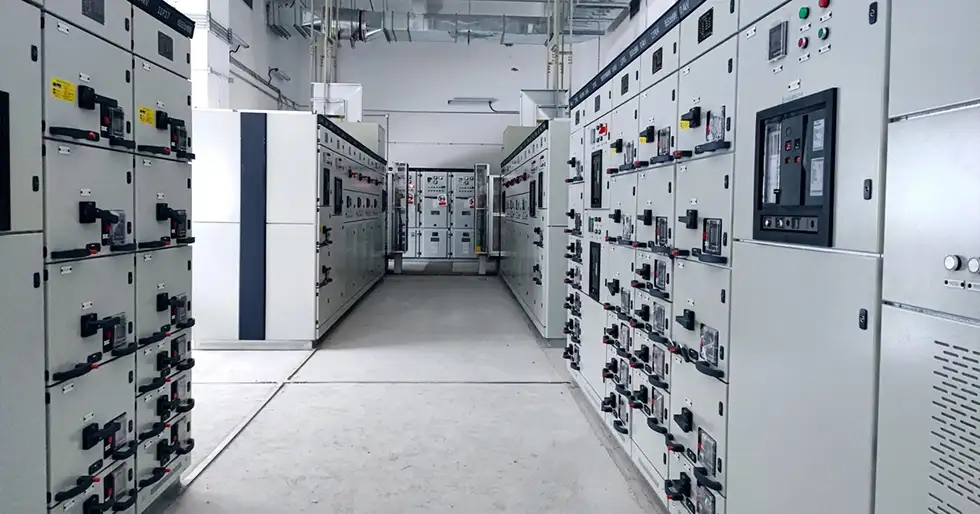

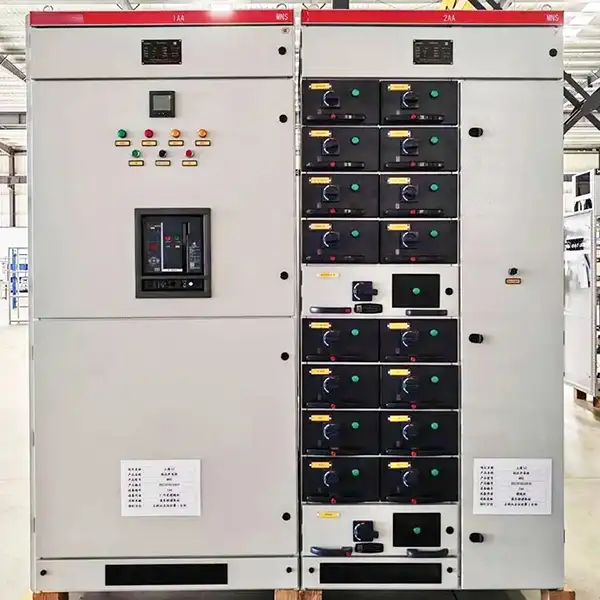

Exposition de produits
