Boîte de distribution basse tension JP Appareillage BT

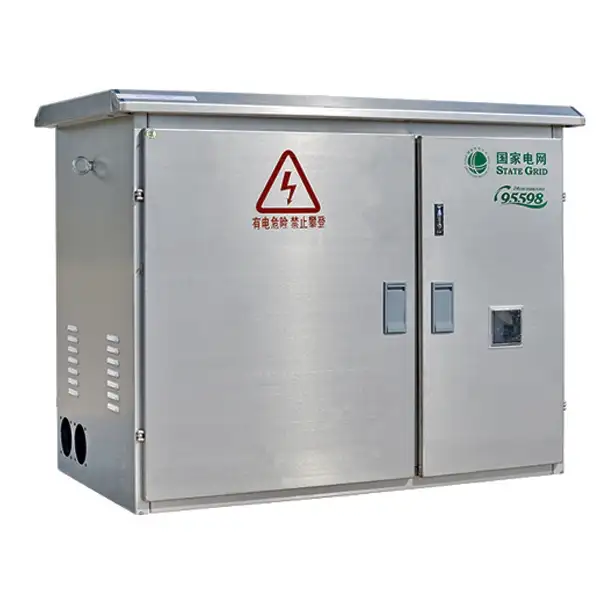

Le boîtier de distribution basse tension Cotenel JP combine de multiples fonctions telles que la distribution d'énergie, le contrôle, la protection, la compensation de puissance réactive et la mesure de l'énergie, avec un module de protection contre les fuites en option disponible sur demande. Le boîtier de distribution intégré basse tension de la série JP est fabriqué en acier inoxydable 201 ou 304 de haute qualité avec une finition à revêtement en poudre électrostatique. Ce boîtier de distribution résiste aux intempéries et réduit l'éblouissement visuel, tandis que le panneau de porte en mousse est ferme et durable, et peut conserver sa forme inchangée pendant longtemps. Les cadenas équipés du boîtier de distribution basse tension de la série JP améliorent la sécurité anti-effraction, et les anneaux de levage latéraux standard simplifient l'installation et la manipulation sur site. Ce boîtier de distribution basse tension est très adapté aux systèmes AC 50 Hz avec des tensions nominales inférieures à 0,4 kV, il est conforme aux normes GB7251.1‑1997 et ISO9001. Le boîtier de distribution basse tension JP a un encombrement compact, est facile à installer et présente de faibles coûts de maintenance, ce qui le rend idéal pour les environnements extérieurs ou ruraux qui nécessitent des niveaux de protection élevés et des performances fiables à long terme. C'est un choix parfait pour les réseaux de distribution basse tension modernes.

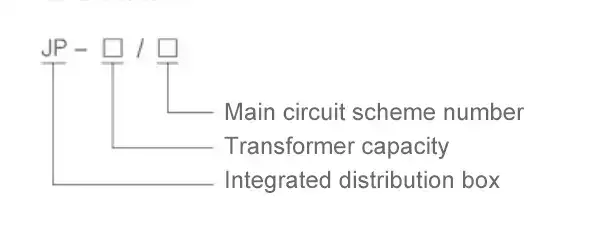

Modèle et significations

Principaux paramètres techniques

Conditions de travail

1. Température ambiante :-25 ℃+40 ℃ ;

2. Humidité relative de l’air :moyenne quotidienne ne dépassant pas 90 %, moyenne mensuelle ne dépassant pas 90 %

3. Altitude :ne dépassant pas 2 000 m ;

4. Installer dans un endroit sans vibrations ni impacts importants, et sans gaz corrosifs.

Qu'est-ce que l'appareillage de commutation BT du boîtier de distribution basse tension JP ?

Le cœur du boîtier de distribution intégré basse tension de la série JP est une « intégration » structurelle qui intègre tous les modules fonctionnels requis pour l'ensemble de la zone de distribution d'énergie dans une coque robuste, notamment :

1. Distribution d’énergie :Le boîtier de distribution basse tension JP peut distribuer de manière sûre et fiable l'énergie électrique produite par les transformateurs vers divers circuits de dérivation ;

2. Comptage d’énergie :Les boîtiers de distribution basse tension JP peuvent mesurer avec précision la consommation d'énergie grâce à des salles de comptage et des transformateurs de courant intégrés, et ont généralement des fonctions inviolables ;

3. Fonction de protection :Cette boîte de distribution JP peut fournir une protection contre les surcharges, les courts-circuits, les fuites, les surtensions, les sous-tensions, les pertes de phase et les surtensions pour garantir la sécurité électrique ; Et contrôle et compensation de puissance réactive.

4. Compensation de puissance réactive :La fonction de compensation de puissance réactive du boîtier de distribution intégré basse tension série JP est l'un des principaux avantages des armoires JP, car elle peut commuter automatiquement les batteries de condensateurs en fonction de la charge du réseau pour compenser la puissance réactive, améliorant ainsi considérablement le facteur de puissance (jusqu'à 0,95), réduisant les pertes de ligne et améliorant la qualité de la tension.

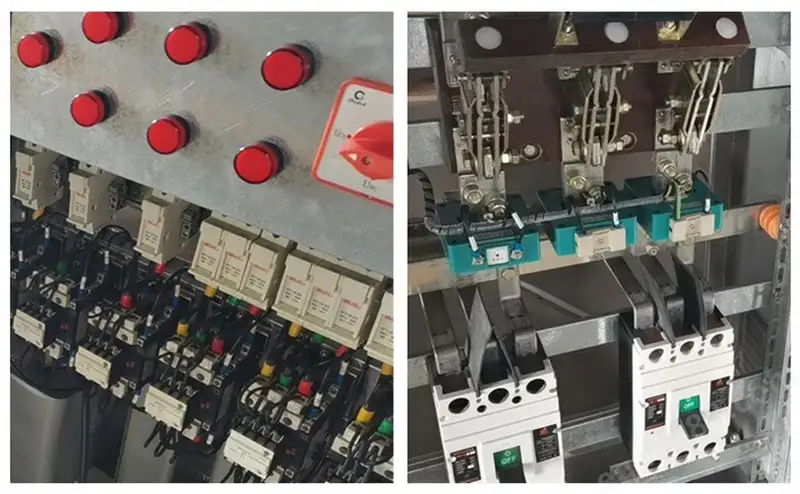

5. Structure interne et caractéristiques

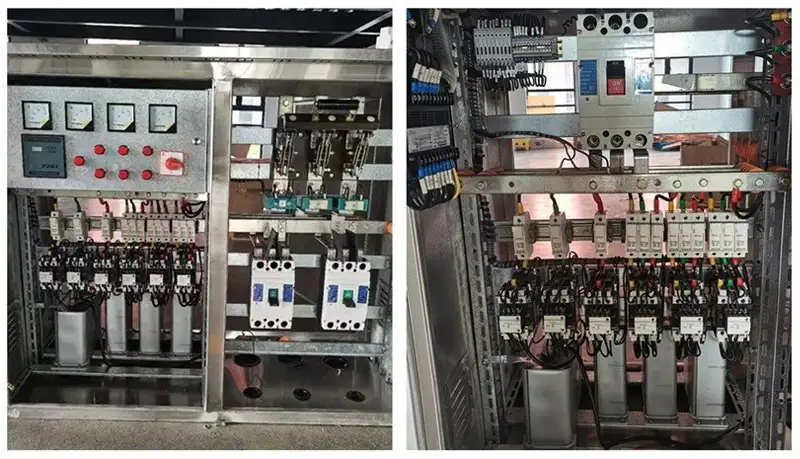

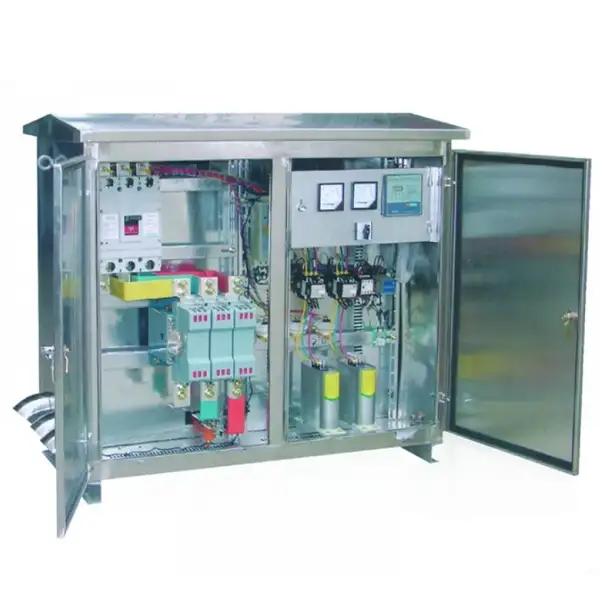

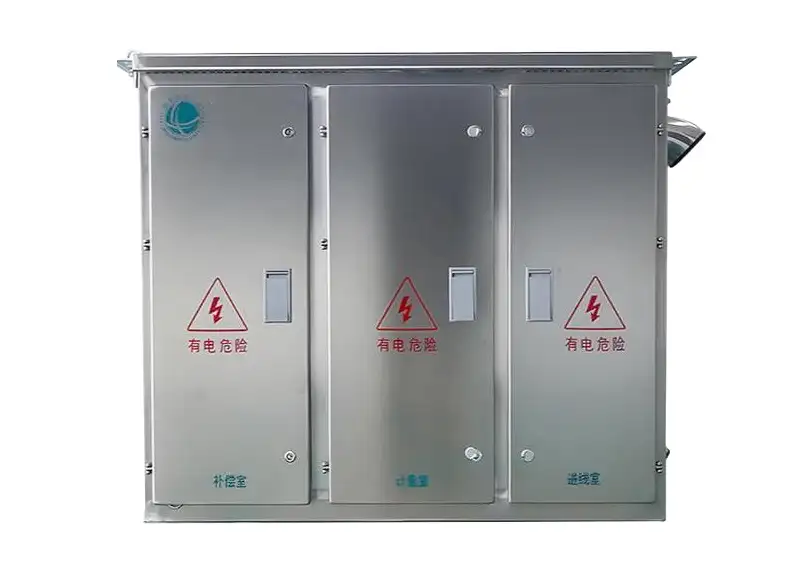

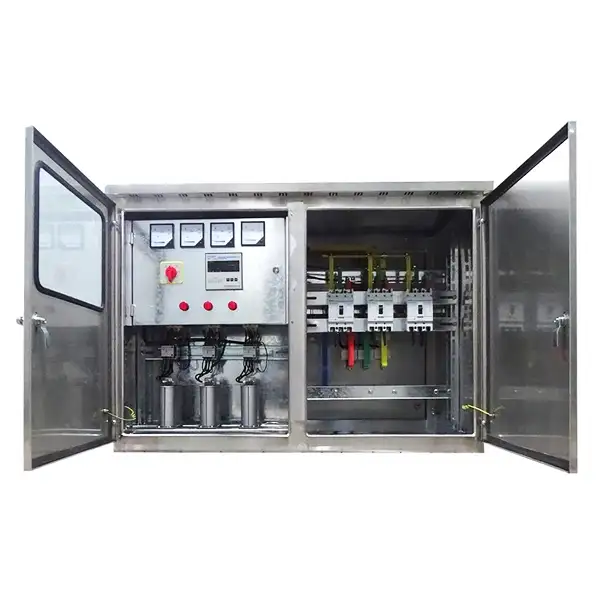

Le boîtier de distribution basse tension JP présente un zonage fonctionnel clair, généralement divisé en un compartiment de mesure, un compartiment de ligne entrante, un compartiment de commutateur d'alimentation et un compartiment de compensation de puissance réactive. Les caractéristiques de cette structure rendent l’installation, l’inspection et la maintenance très pratiques. Le boîtier de distribution JP est spécifiquement destiné aux environnements extérieurs. Son boîtier est généralement en acier de haute qualité ou en acier inoxydable, avec un niveau de protection commun IP44 (certains modèles peuvent atteindre IP65), qui peut résister efficacement à l'eau de pluie, à la poussière et aux interférences électromagnétiques. L'armoire est également livrée avec des coudes étanches dédiés pour l'entrée et la sortie des câbles. Sur le plan de l'intelligence, les armoires JP de nouvelle génération font office de « nerfs périphériques » du smart grid. Ils intègrent des modules internes pour l'acquisition de données, la communication à distance (GPRS/fibre optique) et la surveillance de la charge. Ces modules permettent au centre de contrôle de l'énergie d'effectuer une télémétrie à distance, une signalisation à distance, un contrôle à distance et un réglage à distance (les « quatre fonctions à distance »), permettant ainsi une gestion intelligente du réseau.

Champ d'application typique des panneaux JP

1. Rénovation du réseau rural :L'armoire JP a été conçue à l'origine pour les environnements électriques ruraux. Par exemple, dans un projet de rénovation de réseau rural dans un comté du nord, après avoir remplacé uniformément les anciens équipements par de nouvelles armoires JP, le facteur de puissance dans la zone de distribution est passé de 0,75 à plus de 0,95, le taux moyen de perte de ligne a diminué de 3 à 5 points de pourcentage et le taux d'accidents de déclenchement à basse tension a chuté de plus de 60 %, améliorant considérablement la fiabilité et la sécurité de l'alimentation électrique.

2. Rénovation d’une ancienne communauté urbaine :Pour les installations de distribution d'énergie vieillissantes dans les villes submergées par des charges électriques croissantes, les équiper d'armoires JP intégrant une compensation de puissance réactive et des fonctions de surveillance intelligentes peut augmenter la capacité d'alimentation électrique d'environ 20 % sans ajouter de nouvelle capacité, tout en résolvant efficacement les problèmes d'instabilité de tension.

3. Entreprises industrielles et minières et complexes commerciaux :Dans les usines, l'éclairage public, les communautés résidentielles et autres lieux similaires, les armoires JP assurent non seulement la distribution d'énergie de base, mais leur fonction de compensation de puissance réactive peut également permettre d'économiser une somme considérable sur les frais d'électricité de base.

Diagramme schématique de la structure et des dimensions de la boîte

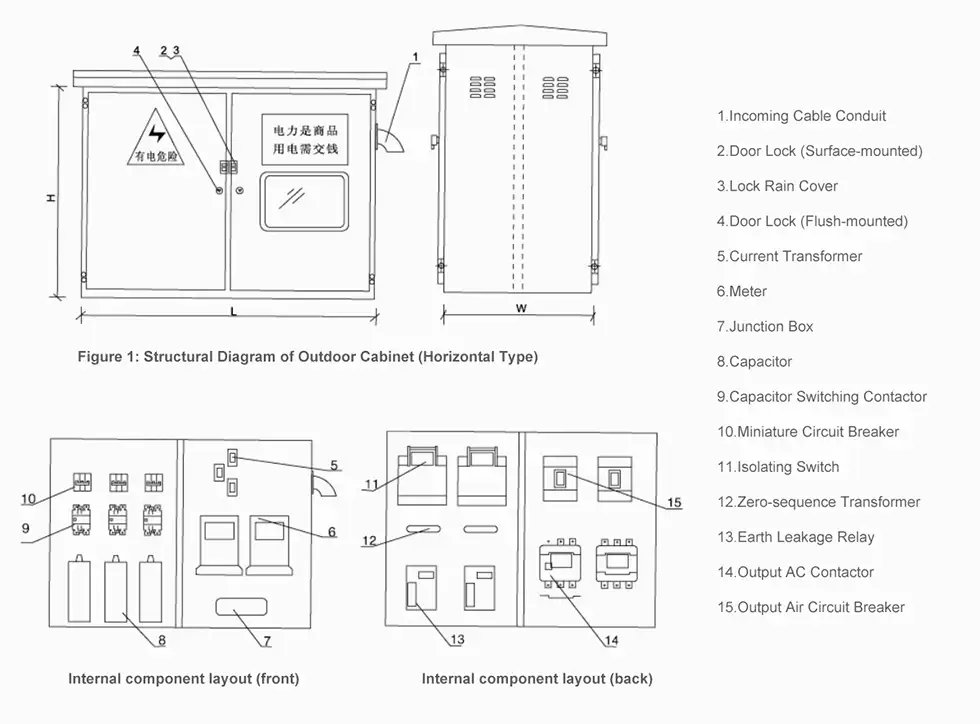

Dimensions de la boîte horizontale

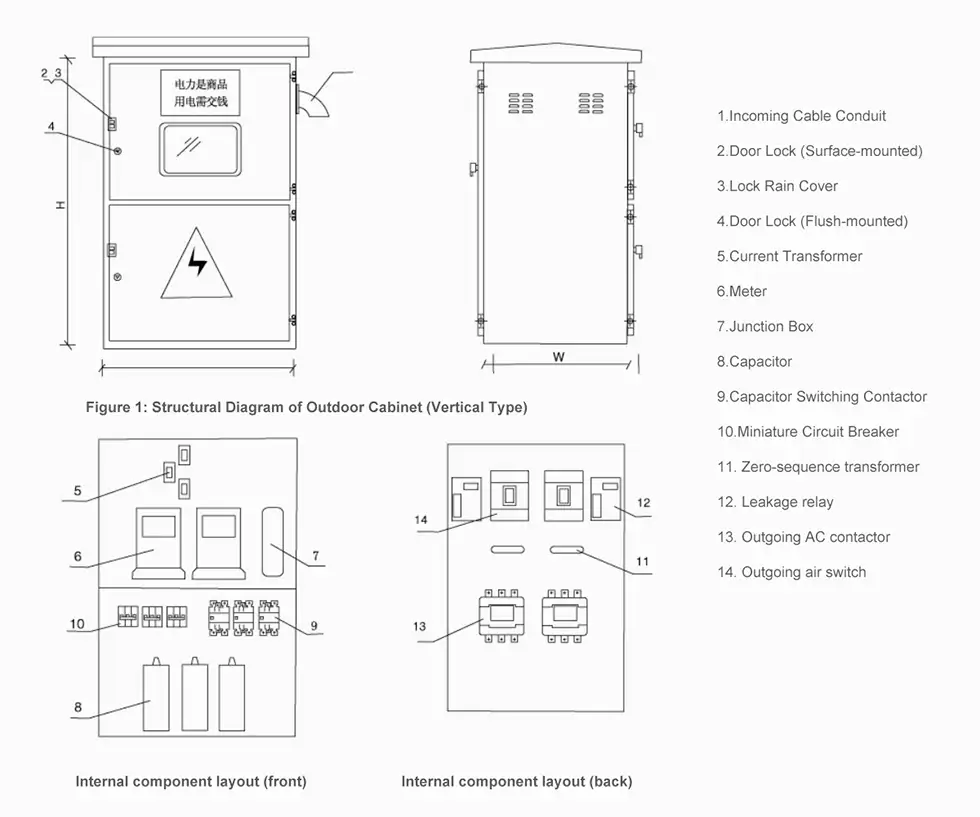

Dimensions extérieures de la boîte verticale

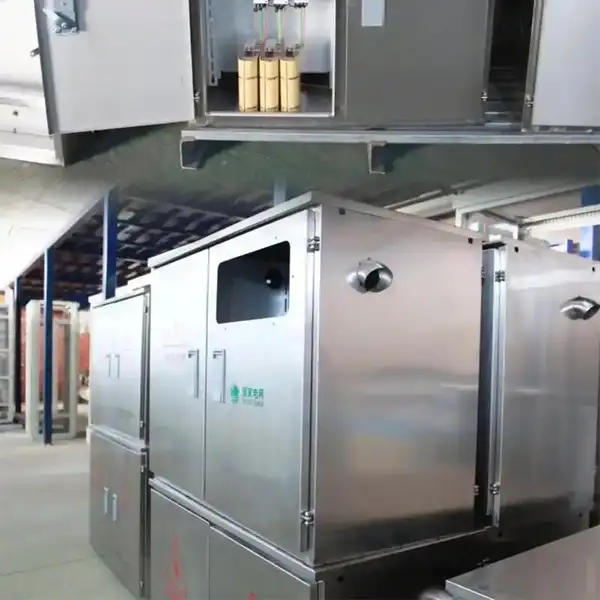

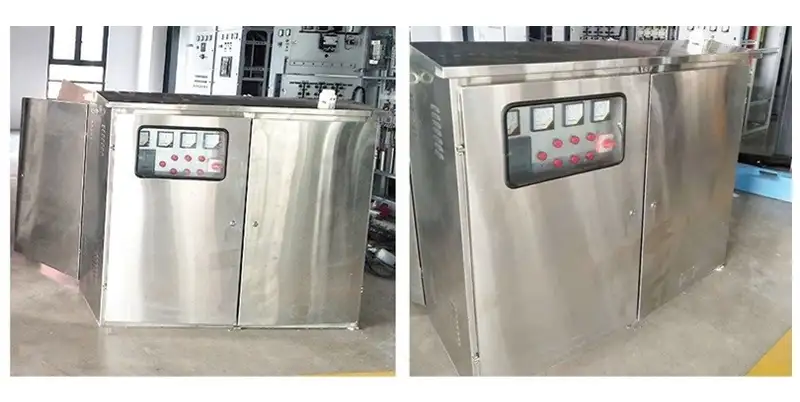

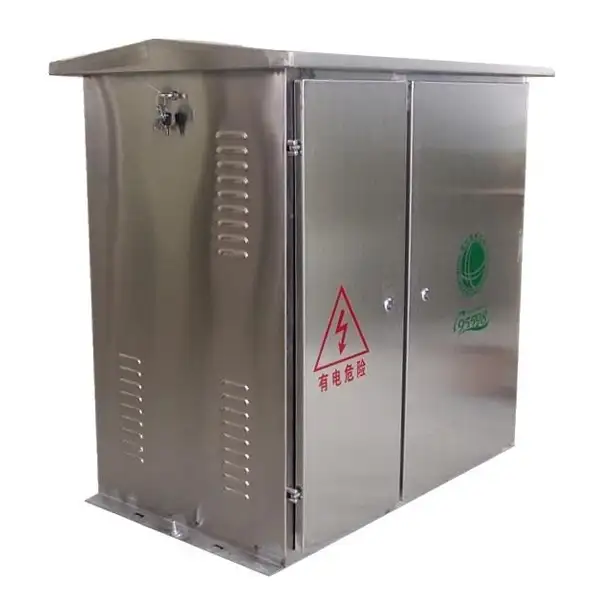

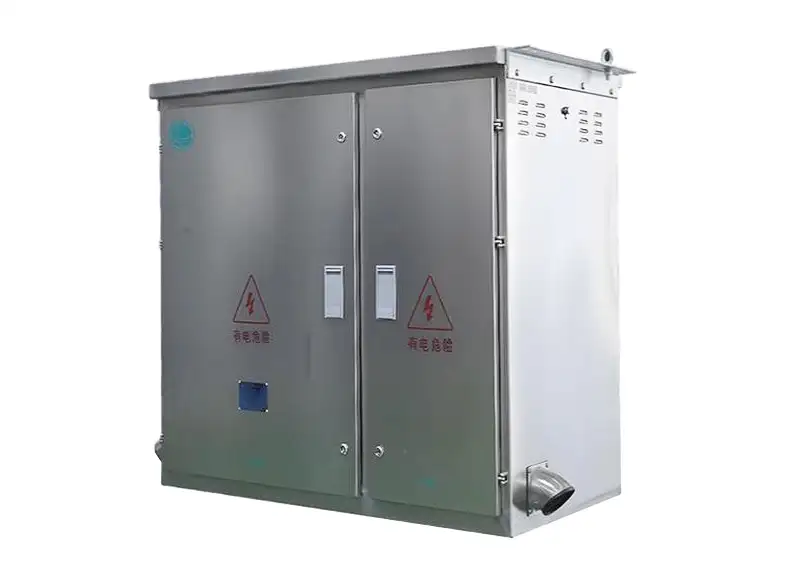

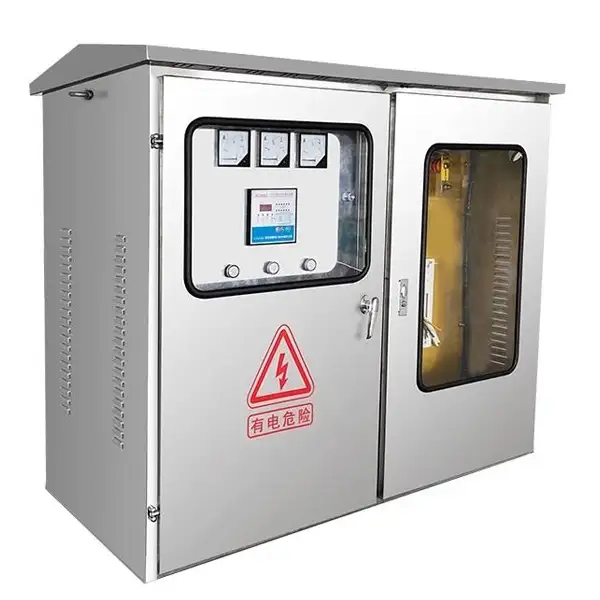

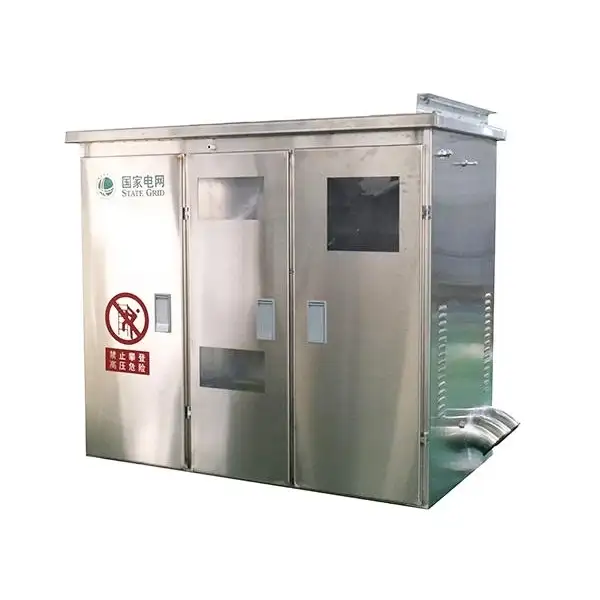

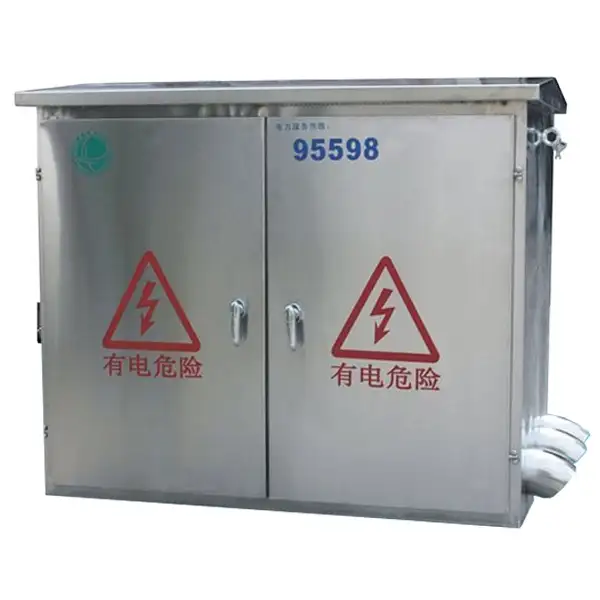

Exposition de produits
