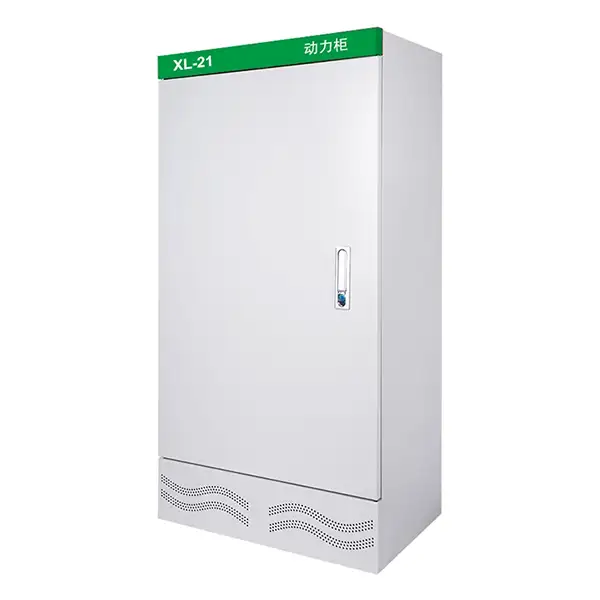

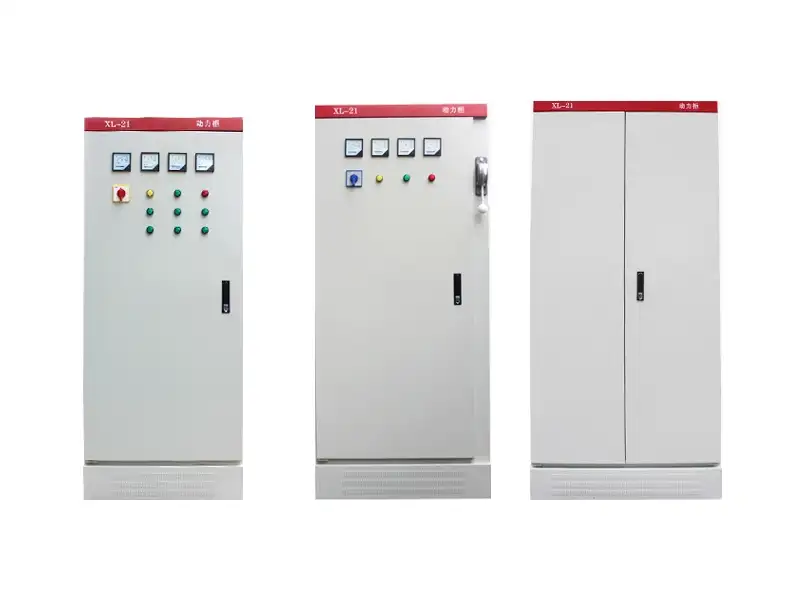

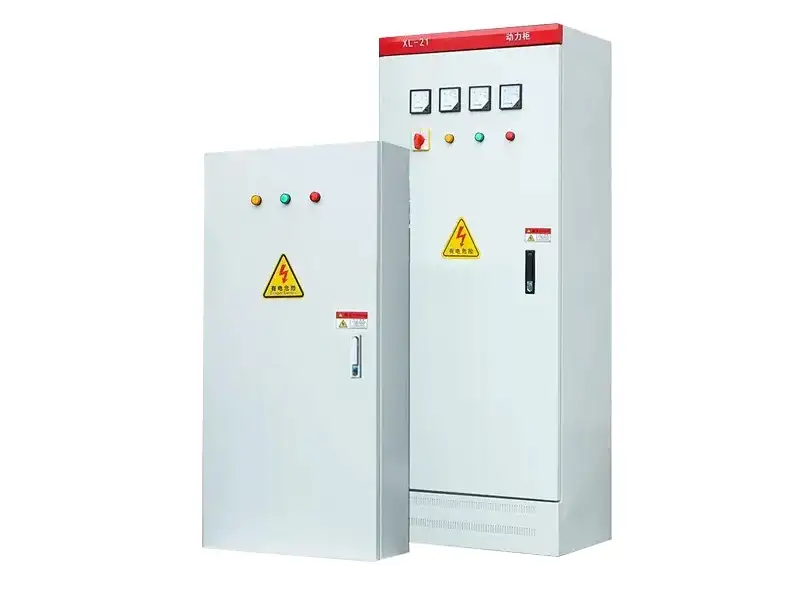

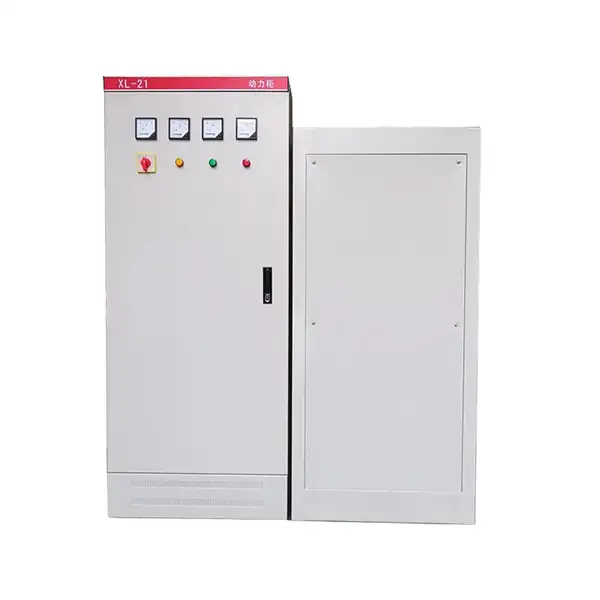

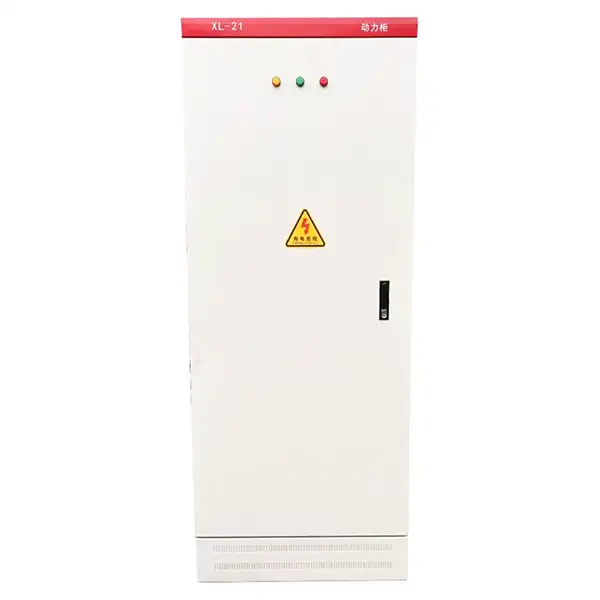

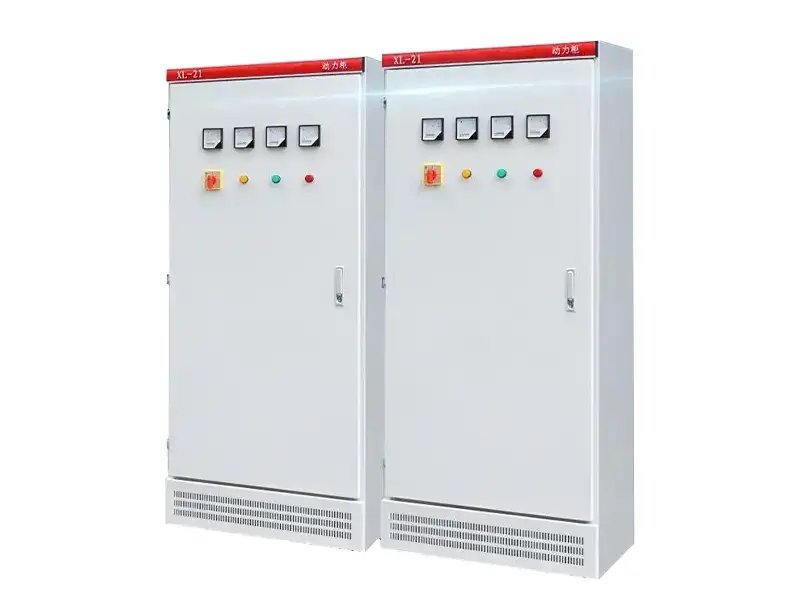

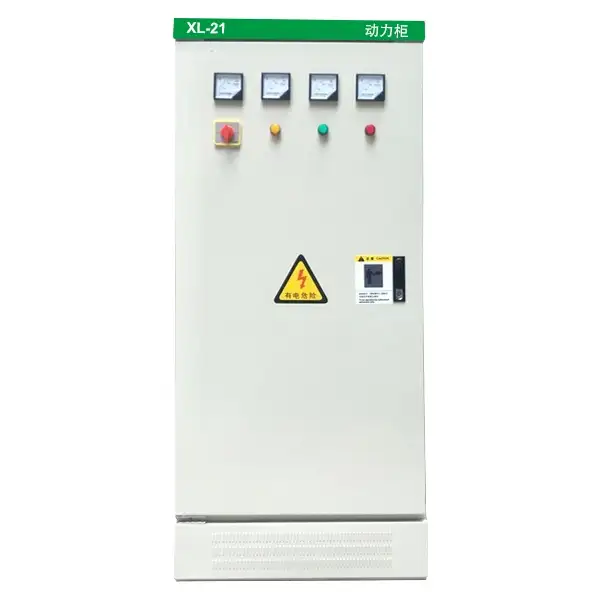

Centre de commande de moteur basse tension XL-21, appareillage de commutation BT

Cotenele est un fabricant de l'appareillage BT du centre de commande de moteur basse tension XL-21. L'appareillage basse tension XL-21 est l'un des appareillages de distribution d'énergie les plus anciens et les plus largement utilisés en Chine. Son objectif principal est de distribuer l'énergie électrique aux équipements d'utilisation finale au sein de systèmes électriques fonctionnant à une fréquence de 50 Hz et à des tensions nominales de 380 V (ou 400 V/500 V/660 V), tout en assurant le contrôle des équipements et la protection des circuits. Il est compatible avec divers systèmes de mise à la terre, notamment les systèmes triphasés à trois fils, triphasés à quatre fils et triphasés à cinq fils (par exemple, TN-C, TT).

L'appareillage basse tension XL-21 présente les avantages d'une qualité fiable, d'une installation flexible et d'une maintenance facile, et est conforme aux normes nationales et internationales pertinentes telles que GB/T 7251, IEC 60439, CCC, etc. Cotenele a passé la certification de gestion de la qualité ISO9001.

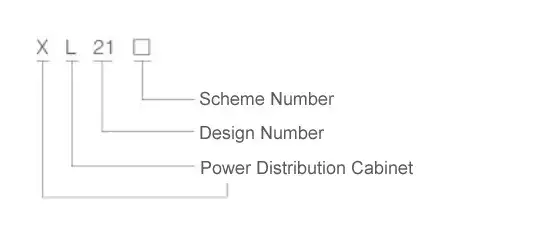

Modèle et significations

Principaux paramètres techniques

Quelles sont les caractéristiques de la structure du produit des appareillages XL-21 ?

1. Pièce jointe :La coque de l'appareillage basse tension XL-21 s'adapte à une conception entièrement fermée. Cette conception peut offrir une protection efficace contre la poussière et les objets extérieurs. Le niveau de protection standard est IP30, avec un niveau supérieur disponible sur demande. La basse tension a deux types de construction : le type à assemblage (haute polyvalence) et le type soudé (haute résistance).

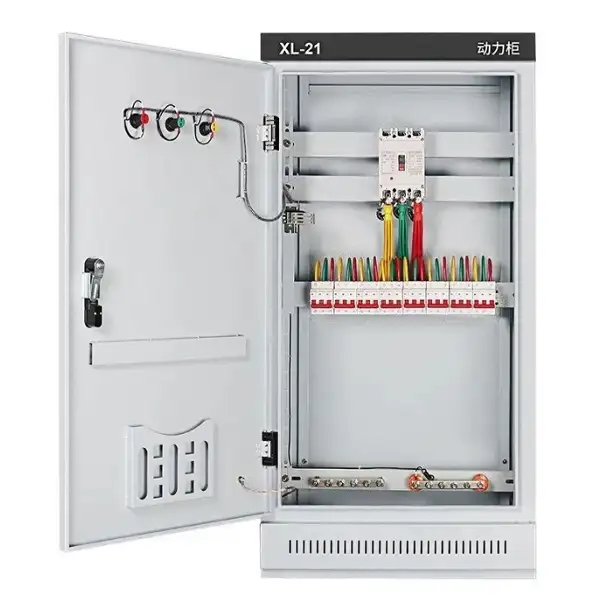

2. Installation et entretien :L'appareillage de commutation BT du centre de commande de moteur basse tension XL-21 est conçu pour le montage mural et la maintenance frontale, économisant ainsi de l'espace. Lorsque la porte est ouverte, tous les composants internes sont entièrement exposés, ce qui rend son entretien de routine très pratique.

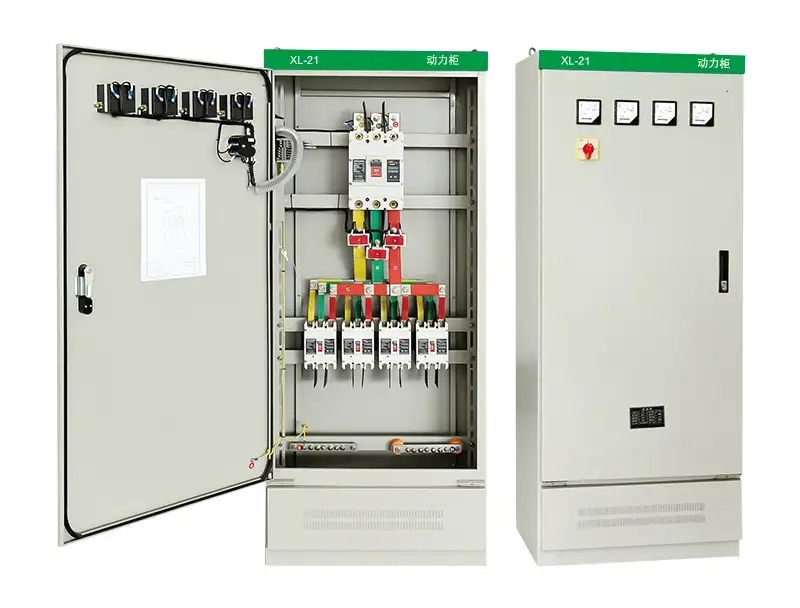

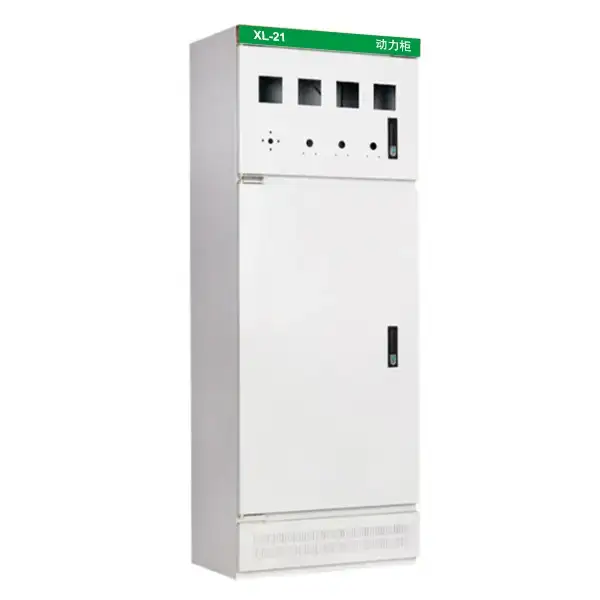

3. Disposition interne :Ce panneau adapte la structure de poutre ou de plaque pour une disposition flexible. Les éléments de commande tels que les boutons-poussoirs, les voyants lumineux et les instruments tels que le voltmètre, l'ampèremètre sont montés sur la porte, tandis que la poignée de commande de l'interrupteur principal est située sur le côté avant droit de l'armoire pour un accès facile.

4. Matériaux et finition :Le boîtier de l'appareillage basse tension est constitué d'une tôle d'acier laminée à froid de haute qualité d'une épaisseur minimale de 1,5 mm, pliée et soudée pour une résistance élevée. La surface est traitée avec un revêtement en poudre électrostatique pour une excellente résistance à la corrosion. La porte peut s'ouvrir à un angle d'au moins 120 degrés pour un accès facile. Le boîtier et la porte sont équipés de vis de mise à la terre pour garantir une mise à la terre sûre et fiable.

La fonction principale et les composants du panneau basse tension XL-21

1. Fonctions principales

L'appareillage de commutation BT du centre de commande de moteur basse tension XL-21 est souvent utilisé pour fournir une alimentation électrique fiable aux équipements connectés, utilisés pour un contrôle précis du démarrage/arrêt des moteurs et autres charges. Il prend également en charge la surveillance opérationnelle en temps réel des paramètres clés tels que le courant et la tension. En même temps, il garantit des fonctions complètes de protection des circuits pour faire face aux défauts tels que les surcharges, les courts-circuits et les fuites.

2. Composants typiques

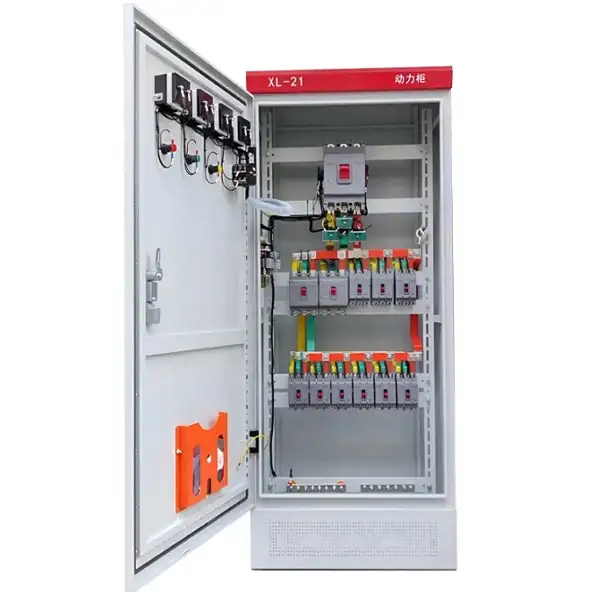

Le panneau basse tension XL-21 comprend généralement plusieurs composants centraux inférieurs, tels que des disjoncteurs à boîtier moulé (MCCB), des disjoncteurs à air (ACB), des disjoncteurs à courant résiduel (RCCB), etc. L'interrupteur principal ou l'interrupteur d'arrivée, par exemple le disjoncteur à boîtier moulé CM1-400L, contrôle l'alimentation électrique entrante de l'ensemble du panneau de distribution et est généralement situé à l'extrémité entrante du circuit principal. Des interrupteurs de dérivation ou des interrupteurs de départ, comme le disjoncteur ou les contacteurs CM1-100L, chargés de gérer les circuits de dérivation indépendants tels que les moteurs ou l'éclairage.

Les dispositifs de protection sont généralement intégrés aux déclencheurs du disjoncteur, offrant une protection contre les surcharges et les courts-circuits, avec des accessoires de protection contre les courants résiduels en option. Les dispositifs de contrôle permettent le fonctionnement local ou à distance des bobines de contacteurs CA pour démarrer ou arrêter des équipements de haute puissance. Enfin, divers indicateurs et opérateurs, notamment des voltmètres, des ampèremètres, des voyants lumineux et des boutons-poussoirs, ainsi que les composants montés dans l'armoire, forment une interface complète de contrôle et d'affichage.

Conditions de fonctionnement et environnement d'installation

Pour garantir un fonctionnement stable à long terme, les conditions environnementales suivantes doivent être remplies :

1. Altitude :Généralement ≤2000 m ; traitement spécial requis pour les altitudes plus élevées.

2. Température ambiante :-10°C à +40°C, avec moyenne sur 24 heures ≤+35°C.

3. Humidité relative :≤50 % à +40°C ; jusqu'à 90 % à +20°C – la condensation doit être évitée.

4. Inclinaison de montage :≤5° de la verticale pour assurer la stabilité.

5. Conditions environnementales :Aucune vibration ou choc grave ; pas de gaz corrosifs ou explosifs ; pas de poussière conductrice.

6. Stockage et transport :Avant l'installation, stocker dans un endroit sec et propre pour éviter l'humidité. Les canaux de fondation et les boulons d'ancrage doivent être fournis par l'utilisateur.

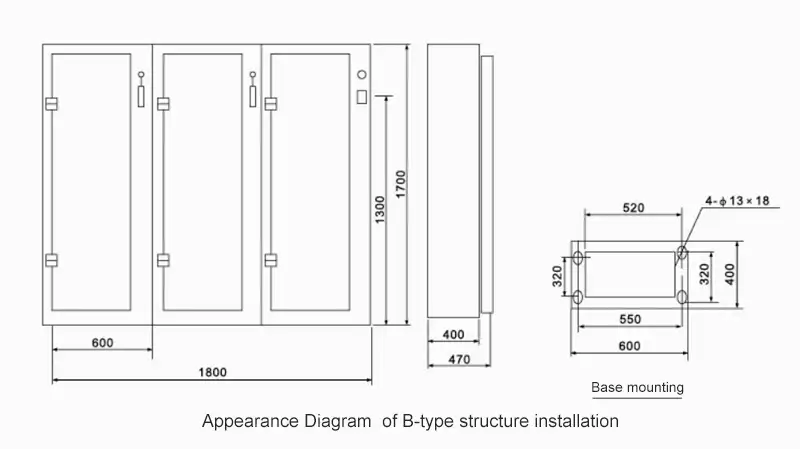

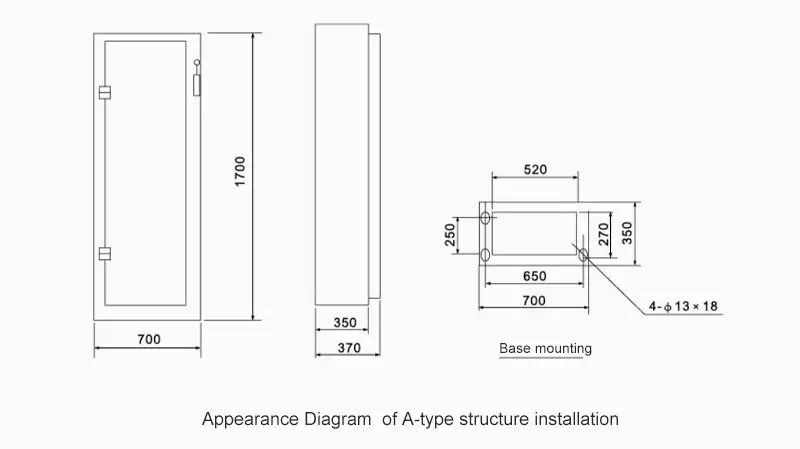

Schéma d'instruction d'apparence et d'installation

Exploitation, entretien et inspection

Avant la mise en service de l'armoire de distribution d'énergie après installation ou révision, les contrôles et essais suivants doivent être effectués (les contrôles et tests après révision doivent être déterminés en fonction de la nature de la révision) :

1. Vérifiez si l'équipement électrique et le câblage secondaire installés à l'intérieur de l'armoire de distribution électrique sont conformes aux exigences du dessin.

2. Vérifiez si l'interrupteur à couteau et l'interrupteur pneumatique utilisés pour le fonctionnement sont flexibles et exempts de blocage.

3. Vérifiez si l'équipement électrique a un bon contact et répond aux exigences de fonctionnement de l'équipement lui-même.

4. Vérifiez s'il y a des corps étrangers à l'intérieur de l'armoire de distribution électrique et si les vis de serrage des différentes pièces sont desserrées.

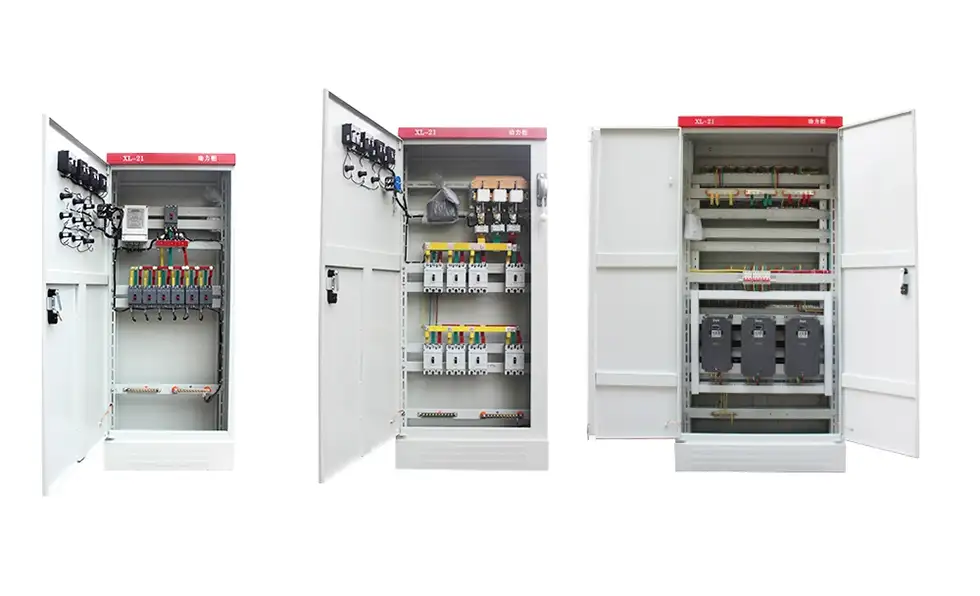

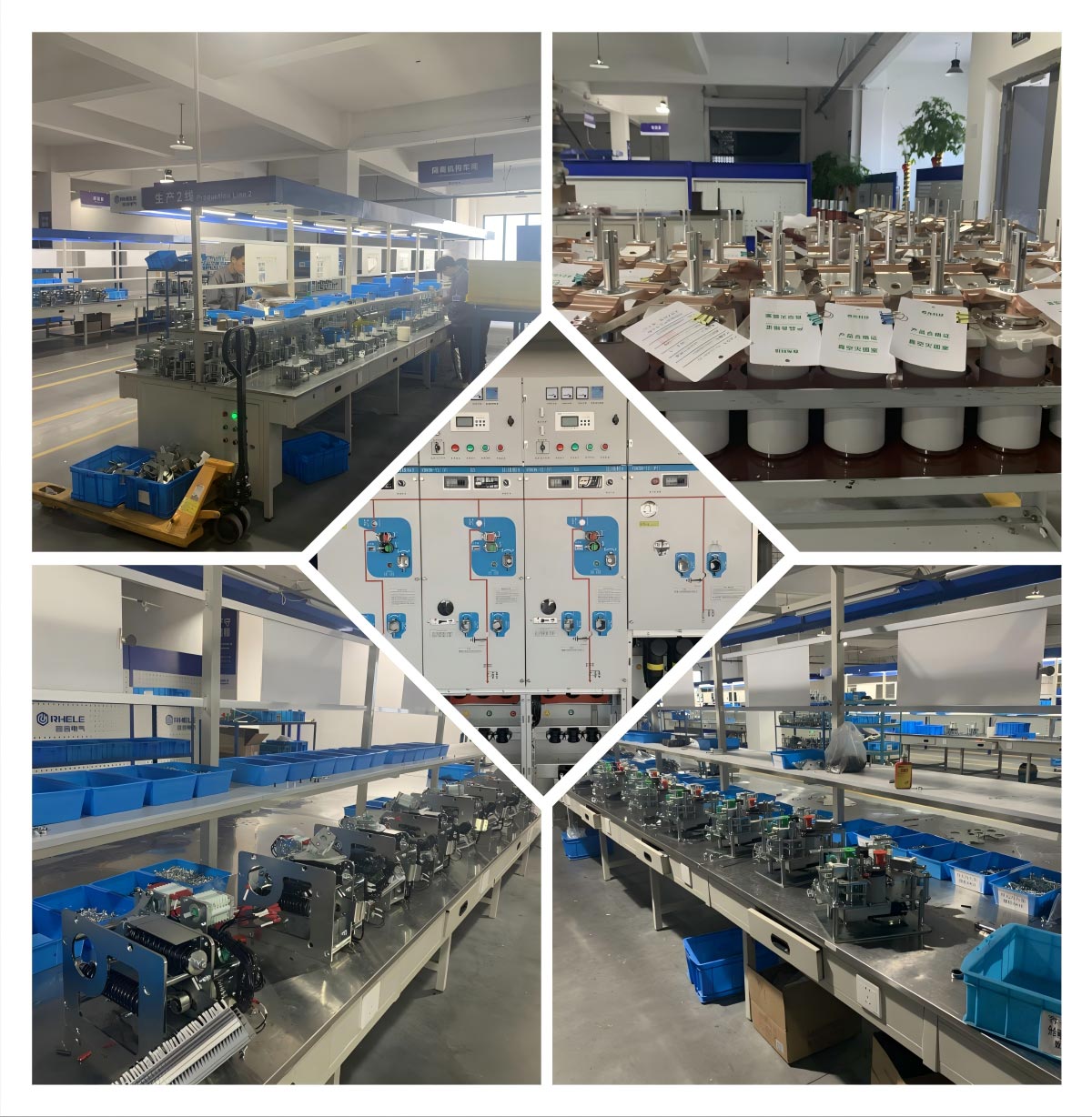

Exposition de produits
