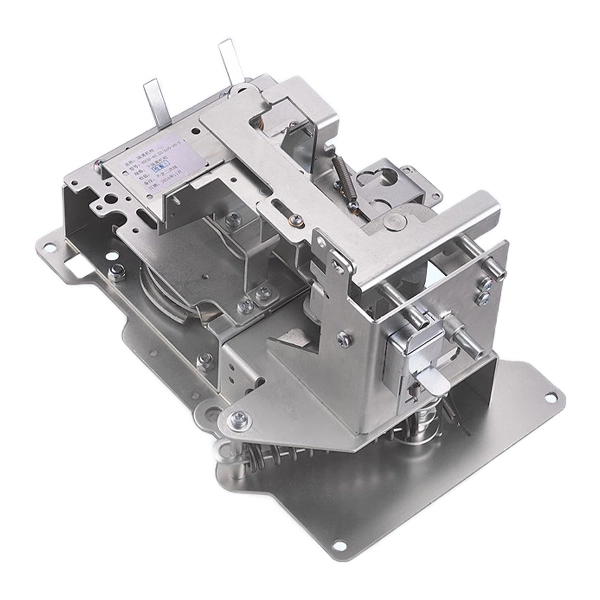

Mécanisme de fonctionnement du disjoncteur moyenne tension 33KV
Le mécanisme de fonctionnement du disjoncteur moyenne tension 33KV série KDCM-40.5/630-20-X est un composant essentiel du système de distribution d'énergie moyenne tension, en tant qu'actionneur de disjoncteur qui régit l'ouverture et la fermeture du disjoncteur principal. Fabriqué par Cotenele, un fournisseur professionnel chinois, ce mécanisme de fonctionnement utilise un système unique à double ressort : un ressort de tension pour la fermeture et un ressort de compression pour l'ouverture. Ce système à double ressort peut garantir un fonctionnement fiable du disjoncteur.
Disjoncteur à vide 22 kV avec interrupteur de coupure de charge
Cotenele International Trade (Wenzhou) Co., Ltd., l'un des principaux fabricants chinois, produit le disjoncteur à vide de 22 kV avec interrupteur de coupure de charge, un élément de commutation central dans les unités principales en anneau (RMU), généralement utilisé pour obtenir un contrôle de puissance sûr et fiable dans les réseaux de distribution moyenne tension. Son interrupteur-sectionneur à trois positions intègre des fonctions d'isolation visuelle et de mise à la terre, principalement utilisées pour interrompre le courant de charge dans des conditions de fonctionnement normales. Dans les systèmes de distribution d'énergie modernes couvrant des niveaux de tension de 6 kV à 40,5 kV, cet interrupteur-sectionneur est un composant essentiel de l'appareillage de commutation de l'unité principale en anneau.

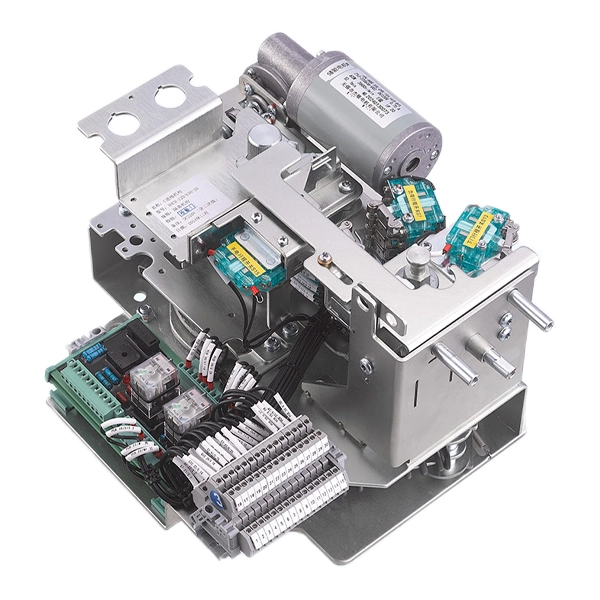

Mécanisme électrique de l'appareillage de commutation moyenne tension 22KV
Le mécanisme électrique d'appareillage de commutation moyenne tension 22KV série KDCM-24D/630-20 de Cotenele International Trade (Wenzhou) Co., Ltd combine des ressorts de tension et de compression pour garantir un fonctionnement fiable, avec une endurance mécanique supérieure à 10 000 opérations. Prenant en charge le fonctionnement manuel et électrique, le mécanisme présente une conception anti-dysfonctionnement et est conforme aux normes GB 1984-2014 (disjoncteurs CA haute tension) et GB/T 1985-2023 (sectionneurs CA haute tension).

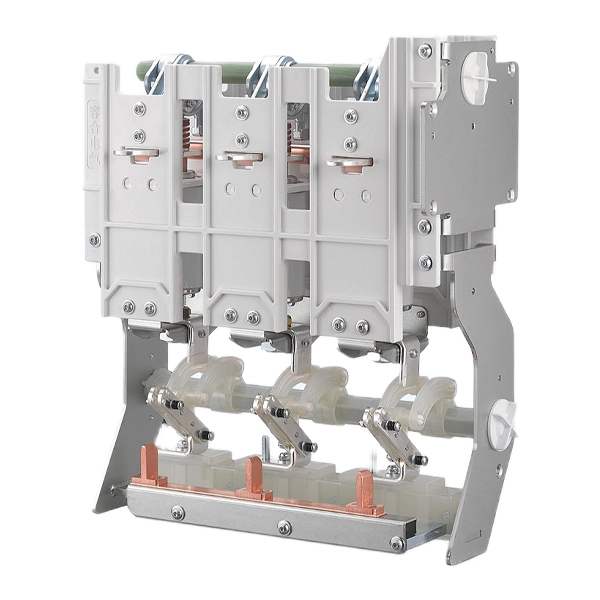

Commutateur d'isolement de disjoncteur de vide de panneaux de 11KV MV
Cotenele International Trade (Wenzhou) Co., Ltd est l'un des principaux fabricants et exportateurs chinois de commutateurs d'isolement de disjoncteur à vide pour panneaux MT 11KV pour appareillages moyenne tension respectueux de l'environnement (panneaux MT, RMU, SIG). Nos produits offrent une fiabilité élevée, une sécurité opérationnelle et une maintenance réduite pour des secteurs tels que l'énergie, les chemins de fer, la pétrochimie, la construction municipale et les énergies renouvelables.
Mécanisme d'isolation de disjoncteur de mécanisme de commutation de 11KV MT
Cotenele, un fabricant professionnel en Chine, produit le mécanisme d'isolation de disjoncteur d'appareillage de commutation MT 11 kV, un composant essentiel des unités principales en anneau. Ces mécanismes sont conçus pour fournir une protection sûre à haute vitesse et une isolation électrique fiable. Nous sommes spécialisés dans la fourniture de solutions d'appareillage de commutation moyenne tension et d'unités principales en anneau pour les projets électriques, ferroviaires, pétrochimiques, municipaux et d'énergie renouvelable.

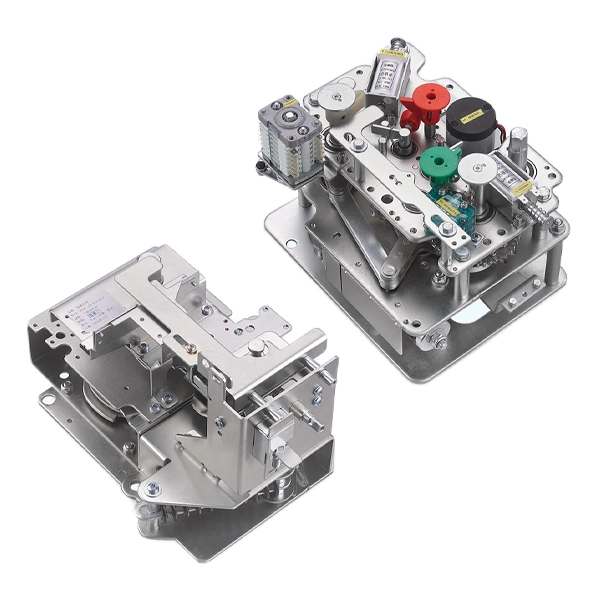

Mécanisme de fonctionnement électrique 11KV pour interrupteur d'isolement de disjoncteur
Cotenele, un fabricant professionnel chinois, fournit un mécanisme de fonctionnement électrique de 11 KV pour le sectionneur de disjoncteur, un composant crucial des appareillages de commutation et des unités principales en anneau (RMU) respectueux de l'environnement, largement utilisés dans les systèmes de distribution d'énergie. Ces composants essentiels des RMU et des appareillages respectueux de l’environnement sont essentiels à la fiabilité du réseau électrique. Les solutions de mécanismes modulaires peuvent améliorer considérablement la sécurité, l'utilisation de l'espace et la durée de vie des équipements électriques.
Composants communs de l'unité principale en anneau
Composants du circuit primaire
- Disjoncteur à vide (VCB)
- Interrupteur de coupure de charge (LBS)
- Sectionneur (isolateur)
- Sectionneur de terre
Composants de protection et de mesure
- Transformateur de courant (CT)
- Transformateur de tension (VT)
- Fusibles
- Parafoudre
Composants de contrôle et d'indication
- Mécanisme de fonctionnement
- Système de verrouillage
- Indicateur de présence de tension
- Borniers secondaires
Composants d'isolation et de support
- Isolateurs
- Bagues
- Pièces de structure à isolation solide ou gazeuse
Dispositifs de commutation à clé dans les systèmes RMU
Disjoncteur à vide (VCB)
Un disjoncteur à vide utilise le vide à la fois comme moyen isolant et comme moyen d'extinction d'arc. Ses contacts centraux sont scellés à l’intérieur d’une ampoule à vide. Lorsque le contact mobile se sépare du contact fixe, un arc électrique est généré. Dans un environnement sous vide, l'arc se disperse rapidement et s'éteint à mesure que la vapeur métallique se condense. L'arc s'éteint naturellement à courant nul et la rigidité diélectrique est rapidement restaurée.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Interrupteur de coupure de charge (LBS)
Un interrupteur-sectionneur est un appareil de commutation situé entre un sectionneur et un disjoncteur. Il est équipé d'un mécanisme simple d'extinction d'arc et peut établir et couper le courant de charge normal et le courant de surcharge, mais il ne peut pas interrompre le courant de défaut de court-circuit. Après la déconnexion, un espace d'isolation visible se forme généralement.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Sectionneur
Un sectionneur a une structure simple. Sa principale caractéristique est un espace d'isolation clairement visible après ouverture, garantissant que l'équipement électrique est isolé en toute sécurité de la source d'alimentation pendant la maintenance. Il n'a aucune capacité d'extinction d'arc et ne doit pas être utilisé dans des conditions de charge.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Comparaison des appareillages de commutation
| Article | Disjoncteur à vide | Interrupteur de coupure de charge | Sectionneur |
|---|---|---|---|
| Dispositif d'extinction d'arc | Interrupteur à vide | Dispositif d'extinction d'arc simple | Aucune capacité d'extinction d'arc |
| Capacité de fabrication/rupture | Peut interrompre les courants de charge et de court-circuit | Peut interrompre uniquement le courant de charge | Impossible d'interrompre le courant de charge |
| Objectif principal | Protection et contrôle | Commutation de charge | Isolement |
| Visibilité de déconnexion | Aucune déconnexion visible | Déconnexion généralement visible | Espace d'isolation visible et clair |
Mécanisme de fonctionnement
Le mécanisme de commande est une unité d’exécution essentielle dansComposants de l'unité principale en anneau, chargé de piloter les opérations d'ouverture et de fermeture des interrupteurs principaux et des sectionneurs de terre. Il convertit l'énergie mécanique, électromagnétique ou stockée du ressort en mouvement mécanique précis pour garantir des performances de commutation fiables.
Types courants de mécanismes de fonctionnement
- Mécanisme à ressort : type le plus largement utilisé, stockant l'énergie dans un ressort pour un fonctionnement rapide et fiable.
- Mécanisme magnétique : structure simple, haute fiabilité et faibles exigences de maintenance.
- Mécanisme manuel : utilisé comme solution de secours ou à faible coût pour les systèmes de distribution de base.
Types d'unités RMU et mécanismes de fonctionnement
| Type de RMU | Nom de l'unité | Composant de commutation principal | Type de mécanisme de fonctionnement | Description |
|---|---|---|---|---|
| Unité C | Unité de commutateur de coupure de charge | Interrupteur de coupure de charge (LBS) | Mécanisme à ressort | Fonctionnement à ressort unique ; motorisation optionnelle disponible |
| Unité F | Unité combinée LBS-Fusible | LBS + Fusible | Mécanisme à ressort avec fonction de déclenchement | Système à double ressort ; protection contre le déclenchement du percuteur de fusible |
| Unité V | Unité de disjoncteur à vide | Disjoncteur à vide (VCB) | Ressort/Actionneur Magnétique | Interrompt le courant de défaut ; fonctionne avec des relais de protection |
| Unité D | Unité de colonne montante de jeu de barres | Pas d'interrupteur principal | Aucun | Utilisé pour la connexion des jeux de barres entre les sections |
Appareillage de commutation débrochable vs RMU
| Article | Appareillage débrochable (KYN28) | Unité principale en anneau (RMU) |
|---|---|---|
| Composant de commutation principal | Disjoncteur à vide débrochable | Interrupteur-sectionneur + Fusibles ou VCB fixe |
| Fonction du sectionneur | Remplacé par un camion débrochable | Interrupteur 3 positions intégré |
| Fusibles | Moins courant | Commun pour la protection des transformateurs |
| Structure | Conception amovible | Conception compacte fixe |
| Fonction de protection | Systèmes de protection avancés | Protection plus simple basée sur un fusible |
| Taille | Plus grand | Compact |
