Produits
Composants de l'unité principale en anneau de haute qualité pour une distribution d'énergie fiable
- View as
Commutateur d'isolateur de disjoncteur d'unité principale d'anneau 11KV
La société Cotenele est un fabricant professionnel des composants de base d’un appareillage de commutation moyenne tension et d’unités principales en anneau. Le commutateur isolateur de disjoncteur d'unité principale en anneau 11KV série KDV-12D/1250-25 fabriqué par Contenele présente de nombreuses fonctionnalités telles que la facilité d'installation, de faibles besoins de maintenance, une durée de vie prolongée, des dimensions compactes, une rentabilité et une fiabilité opérationnelle élevée. Le circuit principal répond aux exigences selon lesquelles le courant de tenue de courte durée est de 20 kA pendant 4 secondes et de 25 kA pendant 3 secondes. Les opérations mécaniques du disjoncteur à vide peuvent atteindre 10 000 opérations mécaniques, et le sectionneur intégré au disjoncteur à vide est conçu pour 3 000 opérations mécaniques.

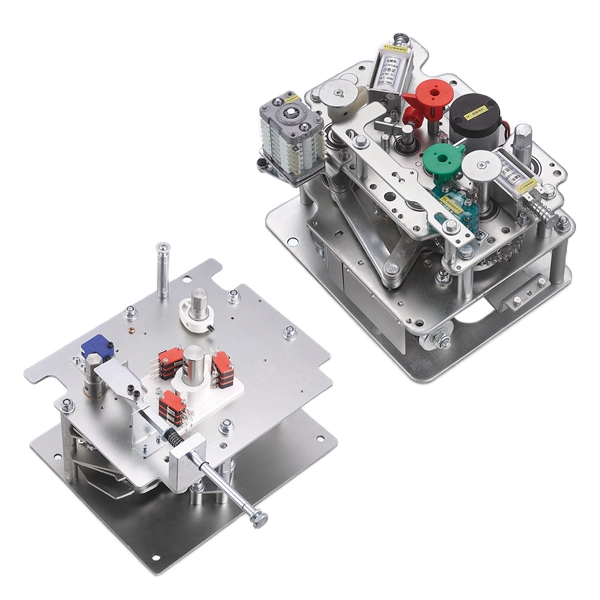

Mécanisme de fonctionnement de sectionneur de disjoncteur électrique 11KV RMU
La société Cotenele est un fournisseur de composants de base de RMU moyenne tension en provenance de Chine. Notre mécanisme de fonctionnement de sectionneur de disjoncteur électrique RMU série KDVM-12/1250-20 11KV est les composants de base des unités principales en anneau (RMU) moyenne tension. Ces mécanismes de commande de disjoncteur et de sectionneur prennent en charge le réenclenchement automatique. La combinaison du mécanisme de commande du disjoncteur et du mécanisme de commande du sectionneur assure un verrouillage mécanique sécurisé, garantissant une fiabilité élevée et une endurance mécanique substantielle dépassant 10 000 cycles. Ces deux mécanismes de fonctionnement répondent aux normes nationales, notamment GB1984-2014 pour les disjoncteurs CA haute tension et GB/T1985-2023 pour les sectionneurs CA haute tension et les sectionneurs de terre.

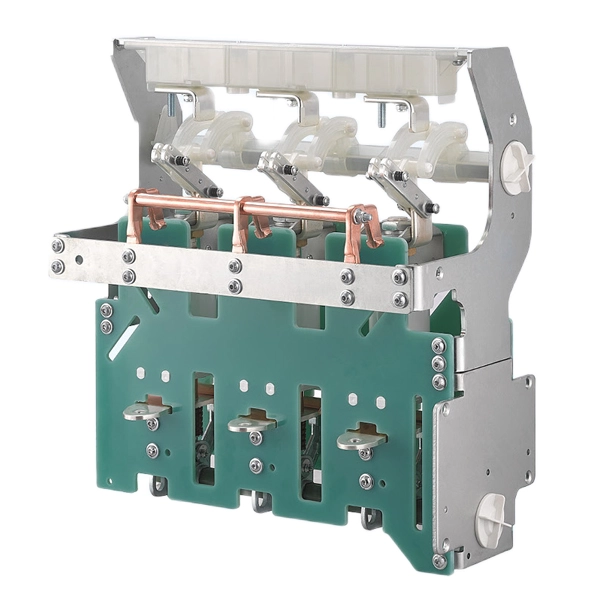

Disjoncteur à vide de l'unité principale en anneau 11KV
Cotenele est un fabricant professionnel de composants pour les unités principales en anneau (RMU) isolées au gaz et d'appareillages de commutation respectueux de l'environnement dans les réseaux de distribution moyenne tension modernes. La tension nominale de nos produits est de 12 kV à 40,5 kV. Le disjoncteur-sectionneur sous vide de l'unité principale en anneau 11KV série KDV-12D/630-20-S se caractérise par une installation facile, des exigences de maintenance minimales, une longue durée de vie, des dimensions compactes et une rentabilité tout en garantissant un fonctionnement sûr et fiable. Tous les composants que nous avons fabriqués sont entièrement conformes à la norme nationale telle que GB1984-2014 pour les disjoncteurs CA haute tension et GB/T1985-2023 pour les sectionneurs CA haute tension et les sectionneurs de terre.
Mécanisme d'isolateur de disjoncteur moyenne tension 11KV
Cotenele est l'un des principaux partenaires de State Grid Corporation of China, nos produits tels que les unités principales en anneau moyenne tension et les appareillages respectueux de l'environnement sont très populaires dans leurs projets de distribution d'énergie moyenne tension. Le mécanisme d'isolateur de disjoncteur moyenne tension 11KV série KDVM-12/630-20-S fabriqué par Cotenele est un équipement correspondant adapté aux opérations de fermeture et d'ouverture des disjoncteurs dans les unités principales en anneau moyenne tension rechargeables. et des spécifications telles que GB1984-2014 « Disjoncteurs CA haute tension » et GB/T1985-2023 « Sectionneurs CA haute tension et interrupteurs de mise à la terre ».
Interrupteur de charge de l'unité principale à anneau moyenne tension 11KV
Contenele est un fabricant principal de RMU et de leurs composants en Chine. Le commutateur de charge de l'unité principale à anneau moyenne tension 11KV série KDK-12D/630-20 est l'un des principaux produits de notre société. Commutateurs de charge CA", GB16926-2009 "Commutateurs de charge CA haute tension - Appareil combiné à un fusible" et GB/T1985-2023 "Commutateurs d'isolement CA haute tension et commutateurs de mise à la terre".
Interrupteur de coupure de charge 11KV pour unité principale à anneau moyenne tension
L'interrupteur-sectionneur de charge 11KV série KDK-12D/800-20 pour unité principale à anneau moyenne tension est un produit important de la société Cotenele. Cet interrupteur-sectionneur est conforme aux exigences des normes et spécifications pertinentes telles que GB3804-2017 « Commutateurs de charge CA haute tension 3,6 kV ~ 40,5 kV », GB16926-2009 « Commutateurs de charge haute tension CA - un appareil à combinaison de fusibles », et GB/T1985-2023 « Commutateurs d'isolement CA haute tension et commutateurs de mise à la terre ». Le courant de tenue à court terme du circuit principal doit atteindre 20 kA (4 s) et 25 kA (3 s), et la durée de vie mécanique de l'interrupteur de charge doit être 5 000 fois. Le courant de tenue à court terme du commutateur de mise à la terre atteint 20 kA (4 s) et la durée de vie mécanique est de 3 000 fois.
Composants communs de l'unité principale en anneau
Composants du circuit primaire
- Disjoncteur à vide (VCB)
- Interrupteur de coupure de charge (LBS)
- Sectionneur (isolateur)
- Sectionneur de terre
Composants de protection et de mesure
- Transformateur de courant (CT)
- Transformateur de tension (VT)
- Fusibles
- Parafoudre
Composants de contrôle et d'indication
- Mécanisme de fonctionnement
- Système de verrouillage
- Indicateur de présence de tension
- Borniers secondaires
Composants d'isolation et de support
- Isolateurs
- Bagues
- Pièces de structure à isolation solide ou gazeuse
Dispositifs de commutation à clé dans les systèmes RMU
Disjoncteur à vide (VCB)
Un disjoncteur à vide utilise le vide à la fois comme moyen isolant et comme moyen d'extinction d'arc. Ses contacts centraux sont scellés à l’intérieur d’une ampoule à vide. Lorsque le contact mobile se sépare du contact fixe, un arc électrique est généré. Dans un environnement sous vide, l'arc se disperse rapidement et s'éteint à mesure que la vapeur métallique se condense. L'arc s'éteint naturellement à courant nul et la rigidité diélectrique est rapidement restaurée.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Interrupteur de coupure de charge (LBS)
Un interrupteur-sectionneur est un appareil de commutation situé entre un sectionneur et un disjoncteur. Il est équipé d'un mécanisme simple d'extinction d'arc et peut établir et couper le courant de charge normal et le courant de surcharge, mais il ne peut pas interrompre le courant de défaut de court-circuit. Après la déconnexion, un espace d'isolation visible se forme généralement.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Sectionneur
Un sectionneur a une structure simple. Sa principale caractéristique est un espace d'isolation clairement visible après ouverture, garantissant que l'équipement électrique est isolé en toute sécurité de la source d'alimentation pendant la maintenance. Il n'a aucune capacité d'extinction d'arc et ne doit pas être utilisé dans des conditions de charge.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Comparaison des appareillages de commutation
| Article | Disjoncteur à vide | Interrupteur de coupure de charge | Sectionneur |
|---|---|---|---|
| Dispositif d'extinction d'arc | Interrupteur à vide | Dispositif d'extinction d'arc simple | Aucune capacité d'extinction d'arc |
| Capacité de fabrication/rupture | Peut interrompre les courants de charge et de court-circuit | Peut interrompre uniquement le courant de charge | Impossible d'interrompre le courant de charge |
| Objectif principal | Protection et contrôle | Commutation de charge | Isolement |
| Visibilité de déconnexion | Aucune déconnexion visible | Déconnexion généralement visible | Espace d'isolation visible et clair |
Mécanisme de fonctionnement
Le mécanisme de commande est une unité d’exécution essentielle dansComposants de l'unité principale en anneau, chargé de piloter les opérations d'ouverture et de fermeture des interrupteurs principaux et des sectionneurs de terre. Il convertit l'énergie mécanique, électromagnétique ou stockée du ressort en mouvement mécanique précis pour garantir des performances de commutation fiables.
Types courants de mécanismes de fonctionnement
- Mécanisme à ressort : type le plus largement utilisé, stockant l'énergie dans un ressort pour un fonctionnement rapide et fiable.
- Mécanisme magnétique : structure simple, haute fiabilité et faibles exigences de maintenance.
- Mécanisme manuel : utilisé comme solution de secours ou à faible coût pour les systèmes de distribution de base.
Types d'unités RMU et mécanismes de fonctionnement
| Type de RMU | Nom de l'unité | Composant de commutation principal | Type de mécanisme de fonctionnement | Description |
|---|---|---|---|---|
| Unité C | Unité de commutateur de coupure de charge | Interrupteur de coupure de charge (LBS) | Mécanisme à ressort | Fonctionnement à ressort unique ; motorisation optionnelle disponible |
| Unité F | Unité combinée LBS-Fusible | LBS + Fusible | Mécanisme à ressort avec fonction de déclenchement | Système à double ressort ; protection contre le déclenchement du percuteur de fusible |
| Unité V | Unité de disjoncteur à vide | Disjoncteur à vide (VCB) | Ressort/Actionneur Magnétique | Interrompt le courant de défaut ; fonctionne avec des relais de protection |
| Unité D | Unité de colonne montante de jeu de barres | Pas d'interrupteur principal | Aucun | Utilisé pour la connexion des jeux de barres entre les sections |
Appareillage de commutation débrochable vs RMU
| Article | Appareillage débrochable (KYN28) | Unité principale en anneau (RMU) |
|---|---|---|
| Composant de commutation principal | Disjoncteur à vide débrochable | Interrupteur-sectionneur + Fusibles ou VCB fixe |
| Fonction du sectionneur | Remplacé par un camion débrochable | Interrupteur 3 positions intégré |
| Fusibles | Moins courant | Commun pour la protection des transformateurs |
| Structure | Conception amovible | Conception compacte fixe |
| Fonction de protection | Systèmes de protection avancés | Protection plus simple basée sur un fusible |
| Taille | Plus grand | Compact |
