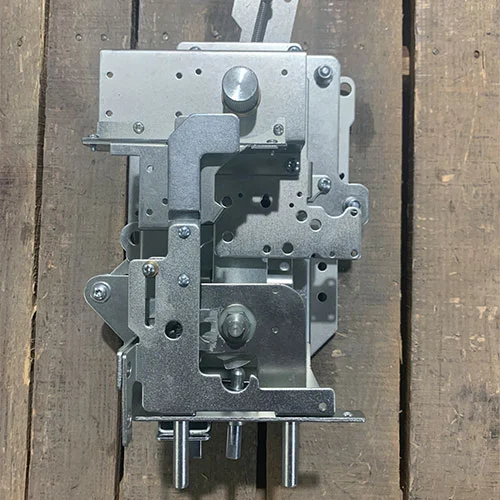

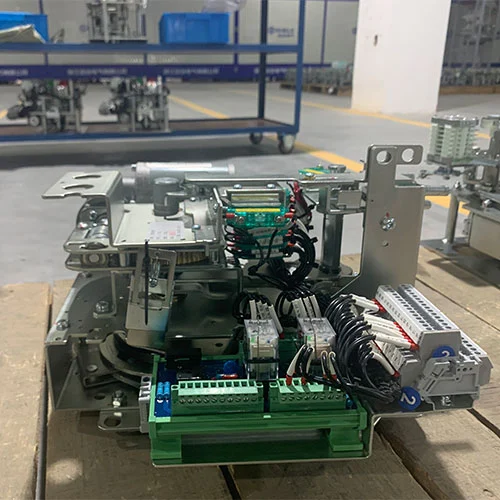

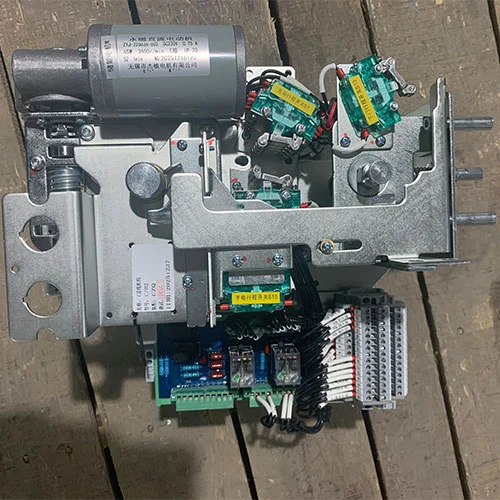

Mécanisme de fonctionnement du disjoncteur moyenne tension 33KV

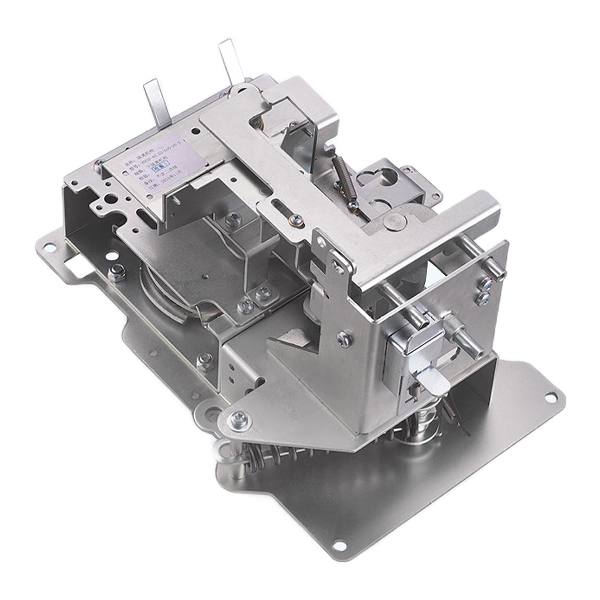

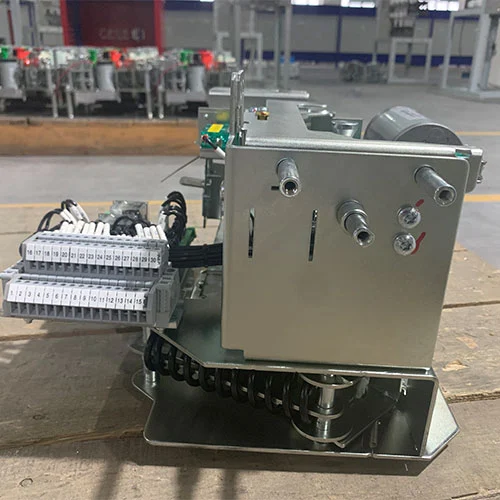

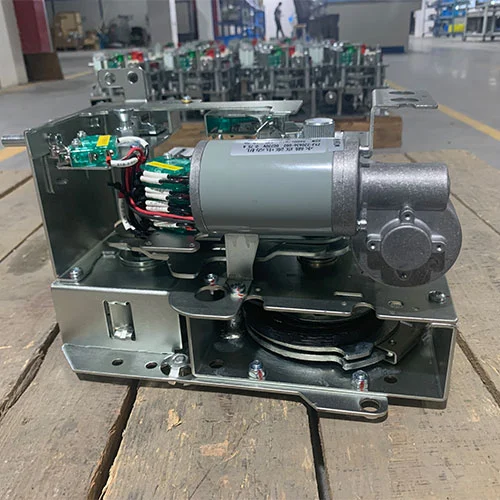

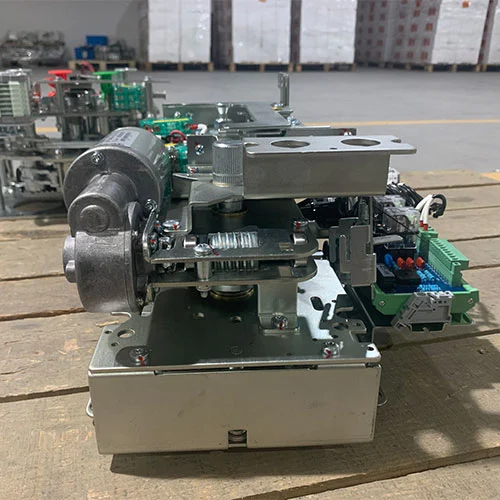

Le mécanisme de fonctionnement du disjoncteur moyenne tension 33 kV KDCM-40.5/630-20-X est un actionneur de haute fiabilité conçu pour les systèmes d'appareillage de commutation de 12 kV à 40,5 kV, y compris les unités principales en anneau (RMU), l'appareillage de commutation à isolation gazeuse (GIS) et l'appareillage de commutation à isolation dans l'air (AIS).

Conçu et fabriqué par Cotenele International Trade (Wenzhou) Co., Ltd, ce mécanisme intègre un système d'énergie stockée à double ressort (ressort de tension de fermeture + ressort de compression d'ouverture), garantissant des performances de commutation rapides, stables et reproductibles dans des environnements de distribution d'énergie exigeants tels que les sous-stations, les projets d'énergie renouvelable et les réseaux industriels.

1. Durée de vie mécanique supérieure à 10 000 opérations

2. Fonctionnement stable indépendant de la vitesse de l'opérateur

3. Conçu pour les disjoncteurs à vide et SF₆

4. Prouvé dans les projets éoliens, photovoltaïques, ferroviaires et miniers

Modèle de produit

Pourquoi ce mécanisme est-il si crucial dans les projets du monde réel ?

Dans les systèmes de distribution d'énergie moyenne tension, le mécanisme de commande détermine directement la fiabilité du disjoncteur.

Nos projets comprennent :

Sous-stations 110kV

Centres de contrôle de l'énergie éolienne offshore

Centrales photovoltaïques à grande échelle (niveau GW)

D'après notre expérience de projets antérieure, plus de 70 % des pannes de disjoncteurs sont liées à une instabilité mécanique ou à des retards opérationnels.

Par conséquent, notre mécanisme de fonctionnement de disjoncteur moyenne tension 33 kV se concentre sur les caractéristiques suivantes :

Réponse constante à grande vitesse

Durabilité mécanique lors d'opérations de commutation fréquentes

Mécanismes de verrouillage à sécurité intégrée pour éviter les erreurs de fonctionnement

Mode d'emploi :

Le bon fonctionnement du mécanisme est très important pour la sécurité et la longévité des équipements. Les instructions suivantes décrivent les procédures standard pour le fonctionnement manuel.

A. Stockage d'énergie (chargement)

Fonctionnement manuel :Insérez la poignée de commande dédiée dans l'arbre de chargement situé en bas à droite du mécanisme. Tournez la poignée dans le sens des aiguilles d'une montre et faites-la pivoter lorsqu'un « clic » se fait entendre, puis arrêtez-vous. cela signifie que le dispositif de stockage d'énergie est verrouillé. Veuillez confirmer que l'indicateur « charge/décharge » affiche un état « charge ».

Fonctionnement électrique :Doit s'assurer que le circuit de commande secondaire est correct et mis sous tension en premier. Lorsque l’alimentation est fournie à l’actionneur du disjoncteur, le moteur fonctionnera automatiquement. Arrêtez-vous automatiquement une fois la charge terminée.

B. Opération de clôture

Manuel:Appuyez fermement sur le bouton poussoir vert. Le ressort de fermeture libérera son énergie, entraînant le disjoncteur en position fermée. Observer l'indicateur mécanique sur le mécanisme pour confirmer l'état « Fermé ».

Électrique:L'actionneur de fonctionnement fournira des signaux électriques à la bobine électromagnétique fermée. Le piston électromagnétique frappera la boucle de verrouillage, réinitialisant l'actionneur du disjoncteur, et le processus est exactement le même que l'opération manuelle.

C. Opération d'ouverture

Manuel:Appuyez avec force sur le bouton rouge. L'ouverture du ressort libérera son énergie stockée, faisant sauter le disjoncteur en position ouverte.

Électrique:Envoyez un signal à la bobine du solénoïde d’ouverture (déclencheur shunt). Le disjoncteur s'ouvrira immédiatement.

Note de conformité

Toutes les opérations doivent être effectuées dans le respect des séquences de verrouillage lorsqu'un isolateur est présent. Le mécanisme de fonctionnement du disjoncteur moyenne tension 33KV est conçu pour empêcher les opérations qui pourraient conduire à des configurations de commutation dangereuses. Cet équipement est conçu conformément aux normes internationales, notamment GB1984 et GB/T1985, garantissant le respect des performances et de la sécurité dans les réseaux CA haute tension.

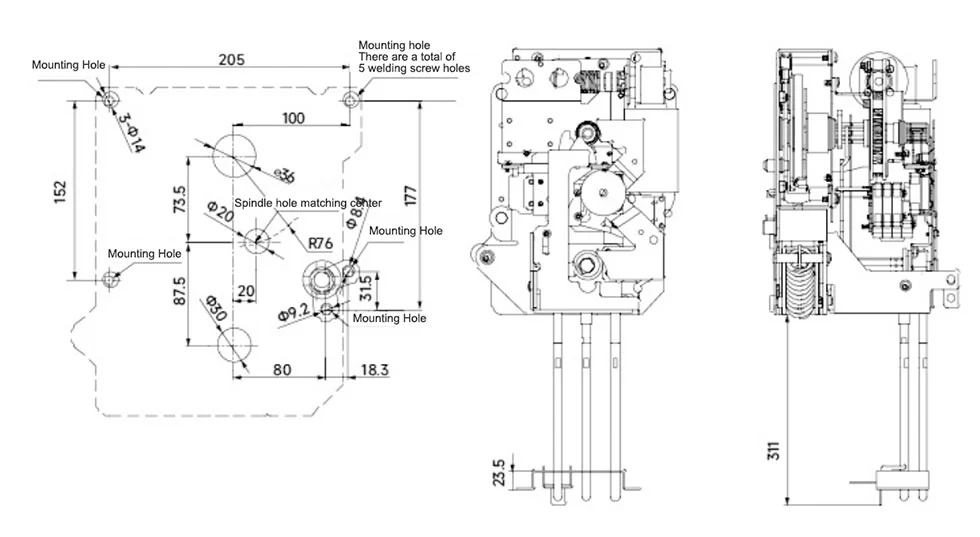

Apparence et dimensions

Conformité et normes

Ce mécanisme de commande est conçu et testé conformément à :

GB1984 – Disjoncteurs haute tension CA

GB/T1985 – Sectionneurs CA haute tension

Combiné avec les certifications de l'entreprise :

ISO9001 (Qualité)

ISO14001 (Environnement)

ISO45001 (Santé et sécurité au travail)

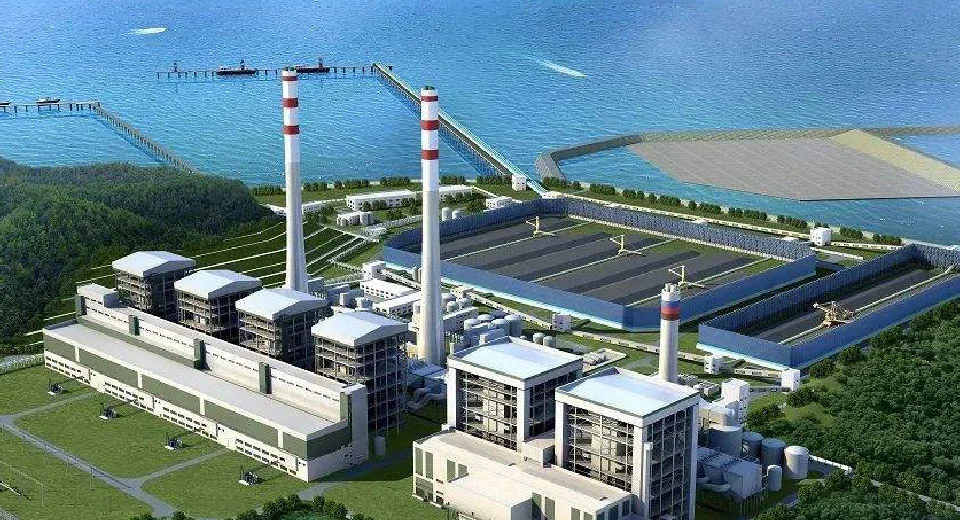

Applications

Largement utilisé dans :

Sous-stations électriques (systèmes 10 kV à 110 kV)

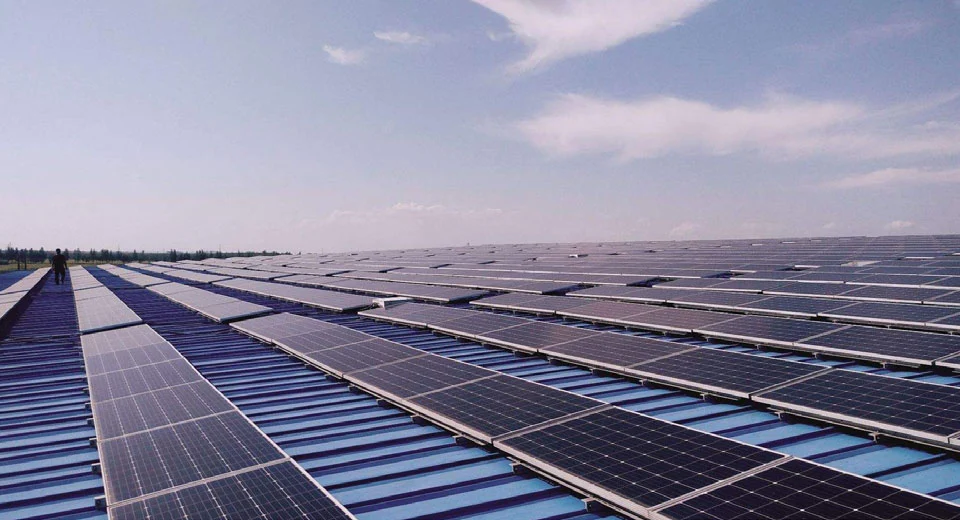

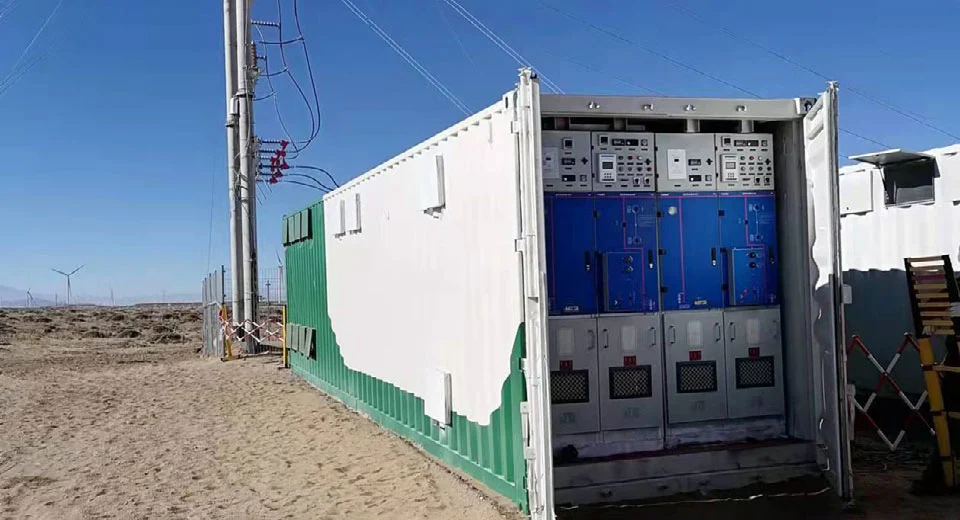

Énergies renouvelables (parcs éoliens/solaires)

Alimentation électrique des chemins de fer et des métros

Usines pétrochimiques

Industrie minière et lourde

Pourquoi choisir Cotenele ?

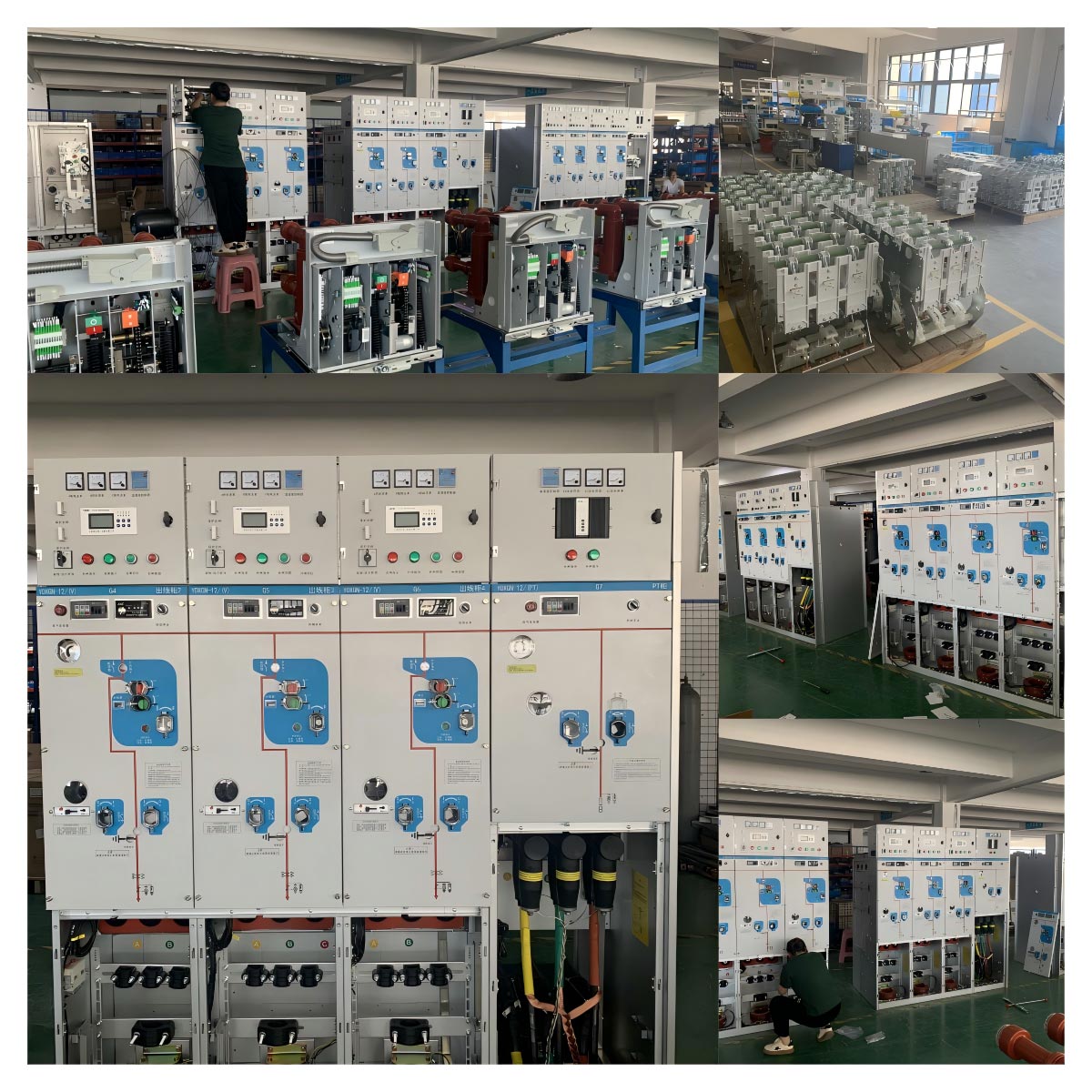

1. Capacité de fabrication réelle

Base de production de 30 000㎡

R&D en interne pour les principaux composants de l'appareillage de commutation

2. Expérience en ingénierie éprouvée

Fourni à :

Projets éoliens

Bases photovoltaïques (échelle GW)

Projets de sous-stations internationaux

3.Innovation continue

3 générations de mises à niveau du mécanisme RHSV

Plusieurs modèles brevetés

4. Focus sur les technologies vertes

Développement d'appareillages respectueux de l'environnement

Soutenir les systèmes électriques mondiaux à faibles émissions de carbone

Exposition de produits
