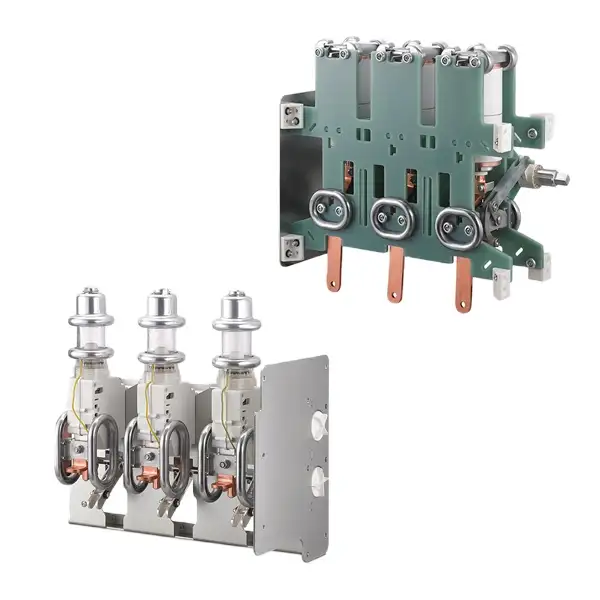

Disjoncteur à vide 33KV avec interrupteur d'isolement
As a professional China manufacturer, Cotenele International Trade (Wenzhou) Co., Ltd. provides specialized solutions for medium-to-high-voltage switchgear. The featured product—the KDV-40.5/630-20 Series 33kV Vacuum Circuit Breaker with Isolating Switch—is widely utilized in eco-friendly medium-voltage switchgear, Ring Main Units, and power distribution systems. This integrated assembly combines a vacuum circuit breaker with an isolating switch, offering numerous advantages such as ease of installation and a long service life.

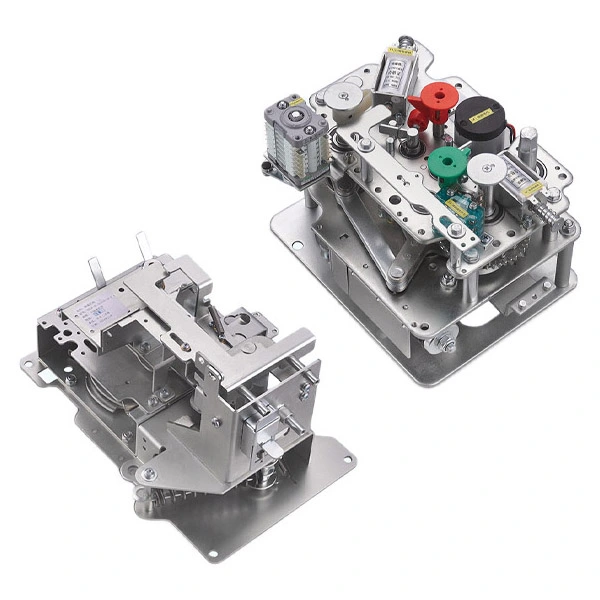

Mécanisme de disjoncteur 33KV avec mécanisme d'isolation
Le mécanisme de disjoncteur 33KV de la série KDVM-40.5/630-20-X du fabricant chinois Cotenele offre une commutation à ressort rapide et fiable, une durabilité élevée supérieure à 10 000 cycles, un verrouillage mécanique avec sectionneurs et un fonctionnement respectueux de l'environnement. Idéal pour les acheteurs recherchant des solutions d’appareillage moyenne tension sûres et sans entretien.

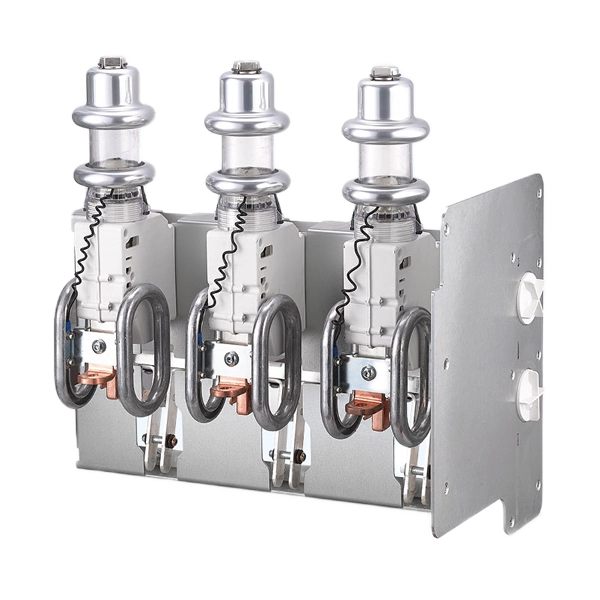

Interrupteur de coupure de charge moyenne tension intérieure 33KV
L'interrupteur de coupure de charge moyenne tension d'intérieur 33KV série KDK-40.5D/630-20 du fabricant chinois Contenele est conçu pour une distribution d'énergie fiable, sûre et respectueuse de l'environnement dans les applications industrielles, commerciales et utilitaires. Conforme aux normes nationales chinoises GB 3804-2017, GB 16926-2009 et GB/T 1985-2023, ce commutateur présente une capacité de tenue élevée aux courts-circuits, une longue durée de vie mécanique et de faibles exigences de maintenance. Il s'agit d'un choix idéal pour l'acquisition d'appareillages de commutation intérieurs et de systèmes de distribution d'énergie moyenne tension, garantissant une isolation sûre, une flexibilité opérationnelle et une gestion durable de l'énergie.
Disjoncteur à vide moyenne tension 22KV avec sectionneur
Ce disjoncteur à vide moyenne tension 22 kV avec sectionneur est une solution fiable conçue par Cotenele, un fabricant professionnel chinois, spécifiquement pour les systèmes de distribution d'énergie modernes. Les disjoncteurs et sectionneurs à vide ont chacun des fonctions différentes ; leur utilisation combinée crée un puissant effet synergique, jouant un rôle crucial pour assurer le fonctionnement stable et efficace du réseau électrique.
Disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation
Le disjoncteur VCB moyenne tension 11 KV avec mécanisme d'isolation est une solution fiable et écologique pour les systèmes de distribution d'énergie. Fabriqué par Cotenele en Chine, il garantit des opérations de commutation sûres, rapides et durables, avec une durée de vie mécanique supérieure à 10 000 cycles. Largement utilisé dans les appareillages GIS, RMU et isolés dans l'air pour les projets métropolitains, ferroviaires, pétrochimiques et industriels. Conforme aux normes GB1984-2014 et GB/T1985-2023.

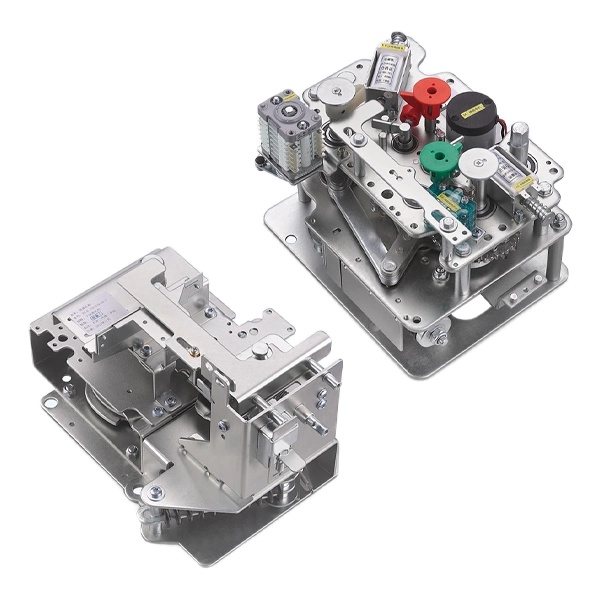

Mécanisme d'isolation de disjoncteur moyenne tension 22KV
Le mécanisme d'isolation de disjoncteur moyenne tension 22 KV de Cotenele International Trade (Wenzhou) Co., Ltd est une solution d'exploitation de haute fiabilité pour les départs entrants dans les RMU. Conçu en Chine, il garantit une commutation précise, une longévité mécanique supérieure à 10 000 opérations et une totale conformité aux normes internationales. Approuvé par les services publics d'électricité et les clients industriels du monde entier.
Composants communs de l'unité principale en anneau
Composants du circuit primaire
- Disjoncteur à vide (VCB)
- Interrupteur de coupure de charge (LBS)
- Sectionneur (isolateur)
- Sectionneur de terre
Composants de protection et de mesure
- Transformateur de courant (CT)
- Transformateur de tension (VT)
- Fusibles
- Parafoudre
Composants de contrôle et d'indication
- Mécanisme de fonctionnement
- Système de verrouillage
- Indicateur de présence de tension
- Borniers secondaires
Composants d'isolation et de support
- Isolateurs
- Bagues
- Pièces de structure à isolation solide ou gazeuse
Dispositifs de commutation à clé dans les systèmes RMU
Disjoncteur à vide (VCB)
Un disjoncteur à vide utilise le vide à la fois comme moyen isolant et comme moyen d'extinction d'arc. Ses contacts centraux sont scellés à l’intérieur d’une ampoule à vide. Lorsque le contact mobile se sépare du contact fixe, un arc électrique est généré. Dans un environnement sous vide, l'arc se disperse rapidement et s'éteint à mesure que la vapeur métallique se condense. L'arc s'éteint naturellement à courant nul et la rigidité diélectrique est rapidement restaurée.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Application : Les VCB se caractérisent par un pouvoir de coupure élevé, une capacité de fonctionnement fréquent et de faibles exigences de maintenance. Ils sont largement utilisés dans les systèmes de distribution 3 à 10 kV pour la protection et le contrôle des lignes et équipements électriques. Ils peuvent interrompre à la fois le courant de charge normal et le courant de défaut de court-circuit, offrant ainsi une protection contre les surcharges, les courts-circuits et les sous-tensions. Les VCB peuvent être installés dans des appareillages de commutation de type débrochable et fixe.
Interrupteur de coupure de charge (LBS)
Un interrupteur-sectionneur est un appareil de commutation situé entre un sectionneur et un disjoncteur. Il est équipé d'un mécanisme simple d'extinction d'arc et peut établir et couper le courant de charge normal et le courant de surcharge, mais il ne peut pas interrompre le courant de défaut de court-circuit. Après la déconnexion, un espace d'isolation visible se forme généralement.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Application : LBS est utilisé pour commuter des circuits électriques dans des conditions de charge normales. Comme il ne peut pas interrompre les courants de défaut, il est généralement utilisé avec des fusibles haute tension qui assurent une protection contre les courts-circuits. Il est largement utilisé dans les systèmes de distribution de 10 kV et moins pour le contrôle des transformateurs.
Sectionneur
Un sectionneur a une structure simple. Sa principale caractéristique est un espace d'isolation clairement visible après ouverture, garantissant que l'équipement électrique est isolé en toute sécurité de la source d'alimentation pendant la maintenance. Il n'a aucune capacité d'extinction d'arc et ne doit pas être utilisé dans des conditions de charge.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Application : Il est principalement utilisé lors de la maintenance ou de l'inspection pour assurer une isolation fiable entre l'équipement et le système sous tension, fournissant ainsi un point de séparation de sécurité clair et visible.
Comparaison des appareillages de commutation
| Article | Disjoncteur à vide | Interrupteur de coupure de charge | Sectionneur |
|---|---|---|---|
| Dispositif d'extinction d'arc | Interrupteur à vide | Dispositif d'extinction d'arc simple | Aucune capacité d'extinction d'arc |
| Capacité de fabrication/rupture | Peut interrompre les courants de charge et de court-circuit | Peut interrompre uniquement le courant de charge | Impossible d'interrompre le courant de charge |
| Objectif principal | Protection et contrôle | Commutation de charge | Isolement |
| Visibilité de déconnexion | Aucune déconnexion visible | Déconnexion généralement visible | Espace d'isolation visible et clair |
Mécanisme de fonctionnement
Le mécanisme de commande est une unité d’exécution essentielle dansComposants de l'unité principale en anneau, chargé de piloter les opérations d'ouverture et de fermeture des interrupteurs principaux et des sectionneurs de terre. Il convertit l'énergie mécanique, électromagnétique ou stockée du ressort en mouvement mécanique précis pour garantir des performances de commutation fiables.
Types courants de mécanismes de fonctionnement
- Mécanisme à ressort : type le plus largement utilisé, stockant l'énergie dans un ressort pour un fonctionnement rapide et fiable.
- Mécanisme magnétique : structure simple, haute fiabilité et faibles exigences de maintenance.
- Mécanisme manuel : utilisé comme solution de secours ou à faible coût pour les systèmes de distribution de base.
Types d'unités RMU et mécanismes de fonctionnement
| Type de RMU | Nom de l'unité | Composant de commutation principal | Type de mécanisme de fonctionnement | Description |
|---|---|---|---|---|
| Unité C | Unité de commutateur de coupure de charge | Interrupteur de coupure de charge (LBS) | Mécanisme à ressort | Fonctionnement à ressort unique ; motorisation optionnelle disponible |
| Unité F | Unité combinée LBS-Fusible | LBS + Fusible | Mécanisme à ressort avec fonction de déclenchement | Système à double ressort ; protection contre le déclenchement du percuteur de fusible |
| Unité V | Unité de disjoncteur à vide | Disjoncteur à vide (VCB) | Ressort/Actionneur Magnétique | Interrompt le courant de défaut ; fonctionne avec des relais de protection |
| Unité D | Unité de colonne montante de jeu de barres | Pas d'interrupteur principal | Aucun | Utilisé pour la connexion des jeux de barres entre les sections |
Appareillage de commutation débrochable vs RMU
| Article | Appareillage débrochable (KYN28) | Unité principale en anneau (RMU) |
|---|---|---|
| Composant de commutation principal | Disjoncteur à vide débrochable | Interrupteur-sectionneur + Fusibles ou VCB fixe |
| Fonction du sectionneur | Remplacé par un camion débrochable | Interrupteur 3 positions intégré |
| Fusibles | Moins courant | Commun pour la protection des transformateurs |
| Structure | Conception amovible | Conception compacte fixe |
| Fonction de protection | Systèmes de protection avancés | Protection plus simple basée sur un fusible |
| Taille | Plus grand | Compact |
