Mécanisme électrique de l'appareillage de commutation moyenne tension 22KV

Dans les réseaux de distribution d’énergie moyenne tension modernes, les unités principales en anneau (RMU) sont largement utilisées pour fournir une alimentation électrique hautement disponible et fiable. L'un des éléments clés d'une RMU est son mécanisme de commande du disjoncteur, qui doit être capable d'effectuer des opérations de fermeture et d'ouverture rapidement et en toute sécurité.

Le mécanisme électrique de l'appareillage de commutation moyenne tension 22 kV est conçu spécifiquement pour les applications de circuits entrants de RMU isolées au gaz ou à l'air. Il s'agit d'un mécanisme de commande à stockage d'énergie utilisant deux systèmes de ressorts indépendants : un ressort de traction pour la fermeture et un ressort de compression pour l'ouverture.

Le ressort de fermeture emmagasine l'énergie en faisant tourner une poignée (manuellement) ou en étant entraîné par un moteur ; une fois le loquet de fermeture déclenché, le ressort libère immédiatement l'énergie.

Pendant l'opération de fermeture, le ressort d'ouverture emmagasine simultanément de l'énergie et reste ensuite en état de veille, prêt à répondre aux commandes d'ouverture ultérieures.

Les principales fonctionnalités incluent

À la fois de type manuel et électrique pour la charge et le déclenchement.

Boutons séparés avec couvercles de protection montés sur le panneau du, empêchant la pénétration de poussière et tout fonctionnement involontaire.

Capacité de verrouillage lorsqu'elle est combinée à un mécanisme d'isolateur, garantissant un contrôle de séquence sûr.

Fonction de réenclenchement automatique (si nécessaire) et logique anti-pompage pour éviter plusieurs opérations.

Le produit est conforme aux normes applicables GB 1984‑2014 (disjoncteurs AC haute tension) et GB/T 1985‑2023 (sectionneurs AC haute tension et sectionneurs de terre).

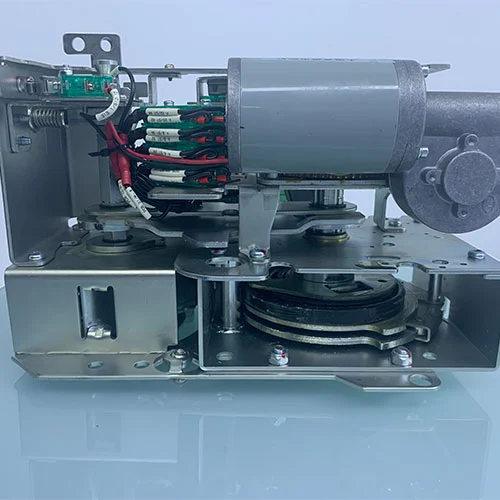

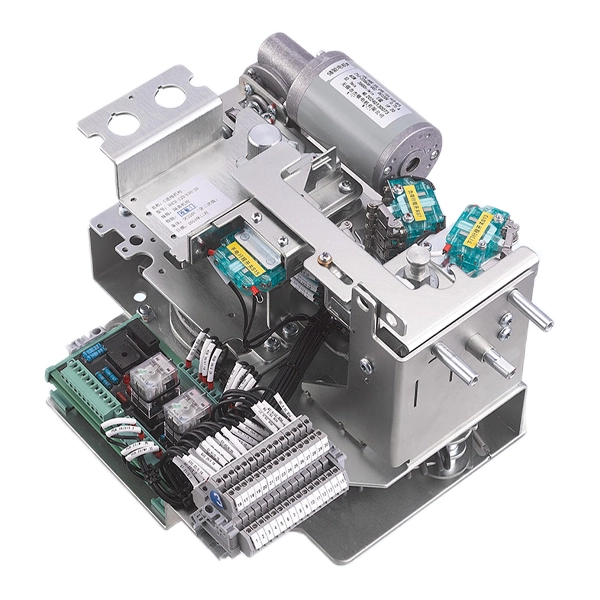

Modèle

Quels sont les principes de travail et les mécanismes de fonctionnement de cette organisation ?

Le principe de fonctionnement du mécanisme électrique du mécanisme de commutation moyenne tension 22KV repose sur le stockage et la libération rapide de l'énergie mécanique.

Stockage d'énergie (chargement)

Chargement manuel : Une poignée dédiée est insérée dans l’arbre de chargement situé dans la partie inférieure droite du mécanisme. La rotation de la poignée dans le sens des aiguilles d'une montre fait tourner l'arbre, qui tend le ressort de fermeture via un système d'engrenage ou de came. Lorsque le ressort dépasse le point « excentrée », il se verrouille en position chargée, accompagné d'un « clic » audible et d'un indicateur visuel (par exemple, un arbre rotatif qui active un micro-interrupteur).

Charge électrique : Lorsque la tension de commande est appliquée, le moteur électrique entraîne automatiquement le mécanisme de charge jusqu'à ce que le ressort de fermeture soit complètement tendu. À ce stade, le circuit du moteur est interrompu par un micro-interrupteur et le ressort reste verrouillé, prêt à se fermer.

Opération de clôture

Fermeture manuelle : Une pression sur le bouton vert (protégé par un cache transparent sur le panneau) libère mécaniquement le loquet de fermeture. Le ressort de tension libère rapidement de l'énergie, entraîne la rotation de la broche et déplace les contacts du disjoncteur en position fermée. En même temps, cette action comprime le ressort d’ouverture, emmagasinant ainsi de l’énergie pour la prochaine ouverture.

Fermeture électrique : L'excitation de la bobine de fermeture (solénoïde) tire un induit qui libère le loquet de fermeture, produisant la même action mécanique qu'une fermeture manuelle. Après la fermeture, le mécanisme peut immédiatement commencer à recharger le ressort de fermeture (si le réenclenchement automatique est configuré), mais un verrouillage empêche une seconde fermeture jusqu'à ce que le disjoncteur soit ouvert et que les conditions appropriées soient remplies.

Opération d'ouverture

Ouverture manuelle : Un appui sur le bouton rouge libère le loquet d'ouverture. La compression de l'actionneur ouvre l'extension du ressort, entraînant le mécanisme de commande à séparer les contacts.

Ouverture électrique : alimenter la bobine d'ouverture (électroaimant) de la commande, déclencher le verrou d'ouverture, relâcher le ressort d'ouverture et débrancher le circuit du disjoncteur.

Ce mécanisme de commande est doté d'un dispositif de verrouillage mécanique qui empêche l'apparition de commandes simultanées de fermeture et d'ouverture et garantit également que l'interrupteur d'isolement (le cas échéant) est dans la bonne position avant de pouvoir actionner le disjoncteur.

Mode d'emploi

Vérifications préliminaires

Assurez-vous que le mécanisme est correctement monté sur l'appareillage et que tout le câblage secondaire (pour le fonctionnement électrique) est précis et sécurisé.

Vérifiez que les boutons montés sur le panneau (vert pour fermer, rouge pour ouvrir) sont équipés de leurs couvercles de protection et que les indicateurs de fonctionnement (par exemple, « chargé/déchargé ») sont visibles.

Chargement (stockage d'énergie)

Manuel : Insérez la poignée de commande dans la prise de charge (côté inférieur droit). Tournez régulièrement dans le sens des aiguilles d'une montre jusqu'à ce qu'un « clic » distinct se fasse entendre et que l'indicateur de charge indique « chargé ». Retirez la poignée.

Électrique : appliquez la puissance de commande au mécanisme. Le moteur fonctionnera automatiquement jusqu'à ce que le ressort soit complètement chargé et s'arrête. Vérifiez ensuite que le voyant « chargé » est allumé.

Fermeture du disjoncteur

Manuel : Soulevez le cache de protection du bouton vert et appuyez fermement dessus. Le disjoncteur doit se fermer et l'indicateur de position « fermé » doit apparaître. Le ressort d'ouverture est désormais automatiquement chargé.

Électrique : Envoyez une commande de fermeture (par exemple, depuis une télécommande ou un relais de protection) à la bobine de fermeture. Le disjoncteur se ferme ; vérifier l'indication de position.

Ouverture du disjoncteur

Manuel : Soulevez le cache de protection du bouton rouge et appuyez fermement dessus. Le disjoncteur s'ouvre ; confirmer l'indication "ouvert".

Électrique : Envoie une commande d'ouverture à la bobine d'ouverture. Le disjoncteur s'ouvre.

Après l'opération

Après une opération de fermeture, le mécanisme peut recharger automatiquement le ressort de fermeture si l'alimentation du moteur est présente. Cela prépare le disjoncteur pour un cycle de fermeture-ouverture ultérieur.

Observez toujours les indicateurs d'état et respectez toutes les conditions de verrouillage (par exemple, la position de l'isolateur) avant de fonctionner.

Le mécanisme à ressort offre un contrôle robuste, fiable et sûr pour les disjoncteurs des lignes d'arrivée RMU. ce mécanisme électrique d'appareillage de commutation moyenne tension 22KV

La combinaison de ressorts de tension et de compression, de fonctionnement manuel et électrique et de verrouillages intégrés répond aux exigences des réseaux de distribution modernes. La durée de vie mécanique de ce mécanisme est supérieure à 10 000 opérations et est conforme aux normes internationales, ce qui peut garantir des performances et une sécurité de fonctionnement à long terme.

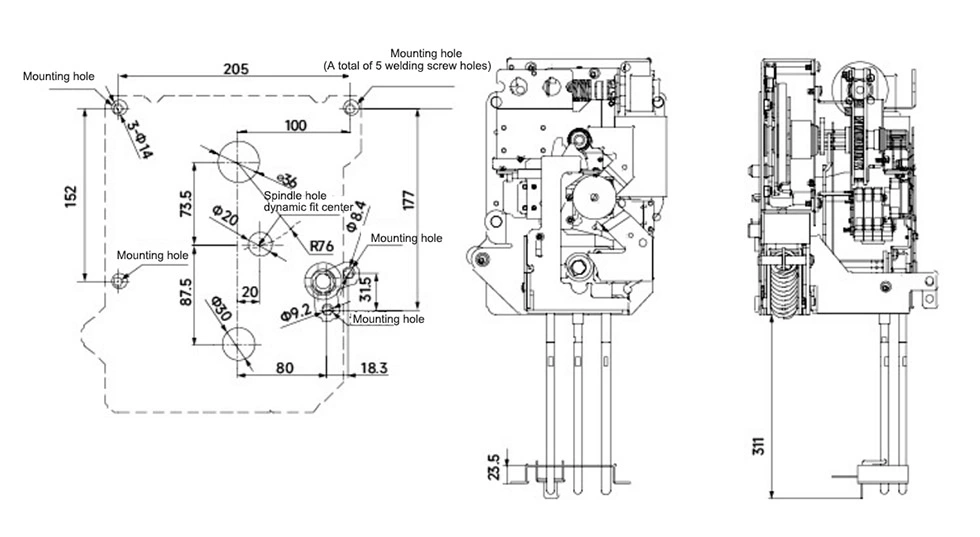

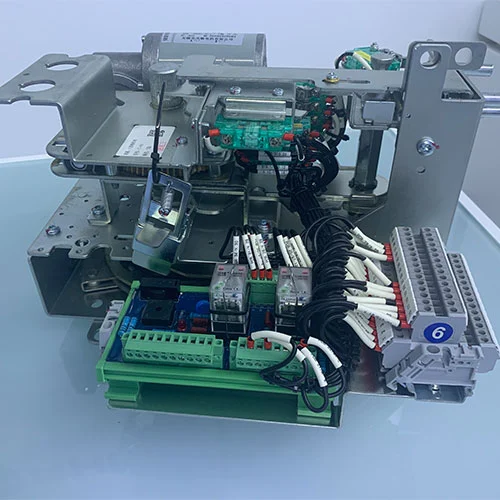

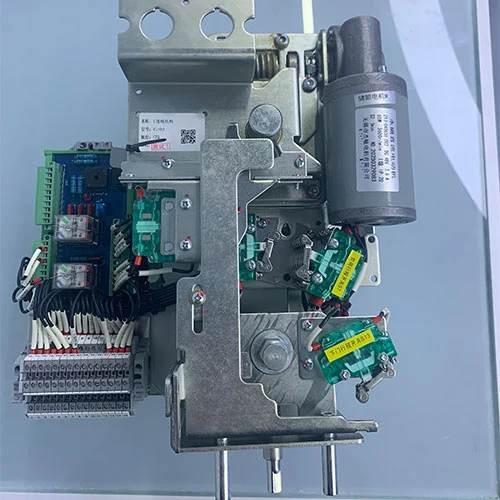

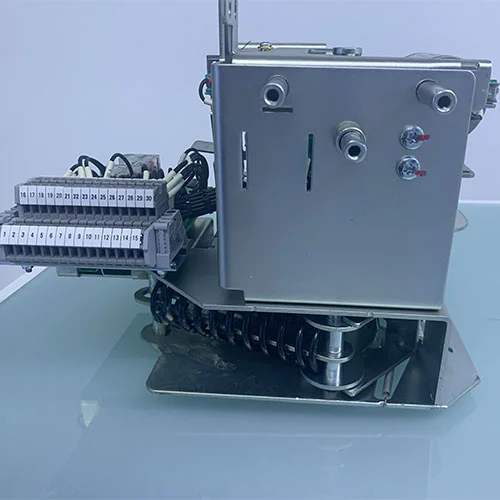

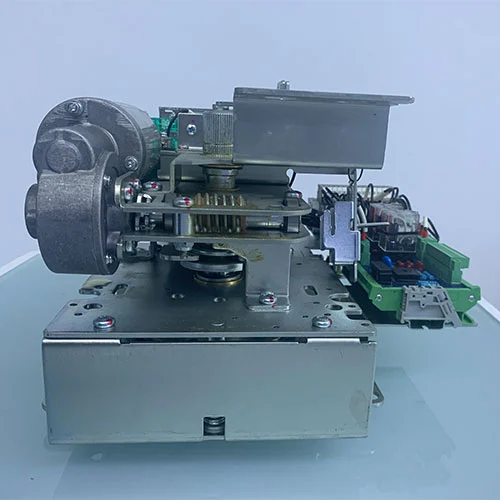

Apparence et dimensions

Applications

Lignes entrantes RMU moyenne tension, GIS et AIS.

Projets d'énergies renouvelables : parcs éoliens, centrales solaires photovoltaïques.

Projets ferroviaires et métropolitains nécessitant une sécurité opérationnelle élevée.

Réseaux de distribution industriels et municipaux.

Références du projet

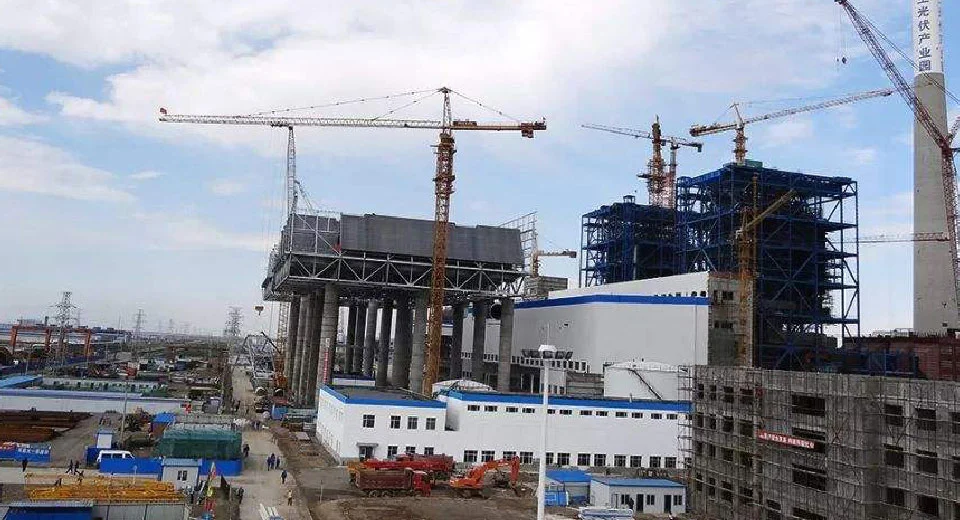

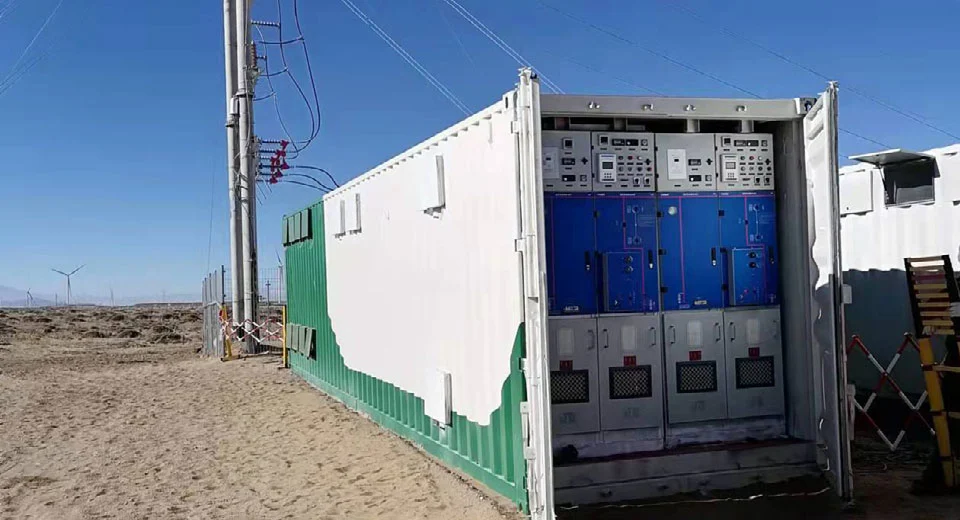

Guojiawan 110kV – 35kV Appareillage à isolation gazeuse – Projet de parc éolien.

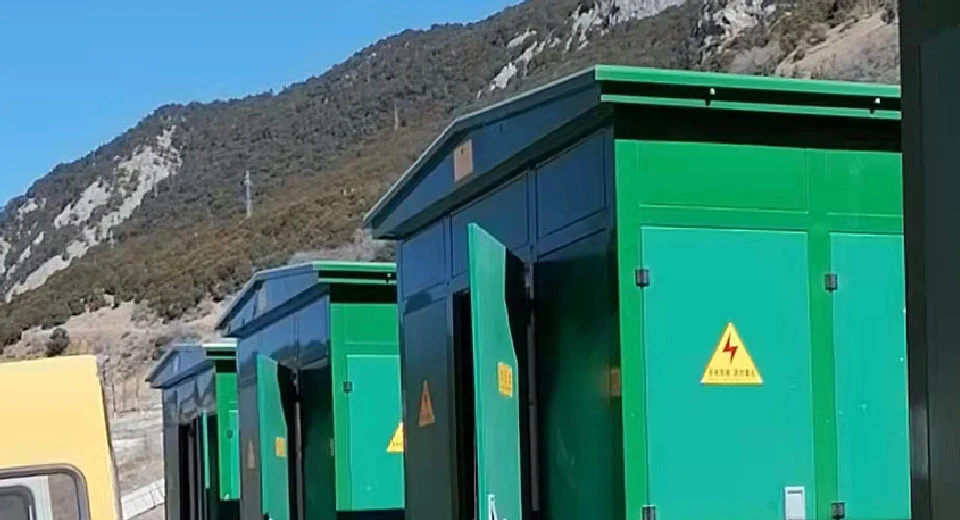

Sous-station 110 kV de la mine d'or d'Ayni, Tadjikistan – Distribution électrique haute fiabilité.

Projet photovoltaïque hybride pâturage-solaire Maqu 200 MW – Mécanisme de réenclenchement automatique appliqué.

Pourquoi choisir Cotenele ?

• Fabricant expert :Plus de 6 ans d'expérience dans les composants de base des appareillages de commutation 12kV-40,5kV.

• Qualité certifiée :ISO9001/ISO14001/ISO18001 ; produits testés par les autorités nationales.

• Expérience éprouvée :Fourniture de mécanismes d'appareillage moyenne tension pour les projets éoliens, solaires et ferroviaires nationaux et internationaux.

• Technologie innovante :Le développement continu des mécanismes de commutation à isolation gazeuse écologiques de la série RHSV garantit la stabilité et la sécurité.

Cotenele s'engage à fournir des mécanismes d'appareillage de commutation de haute fiabilité, de longue durée de vie et sûrs, répondant aux exigences des réseaux de distribution modernes et des applications d'énergie renouvelable.

Exposition de produits
