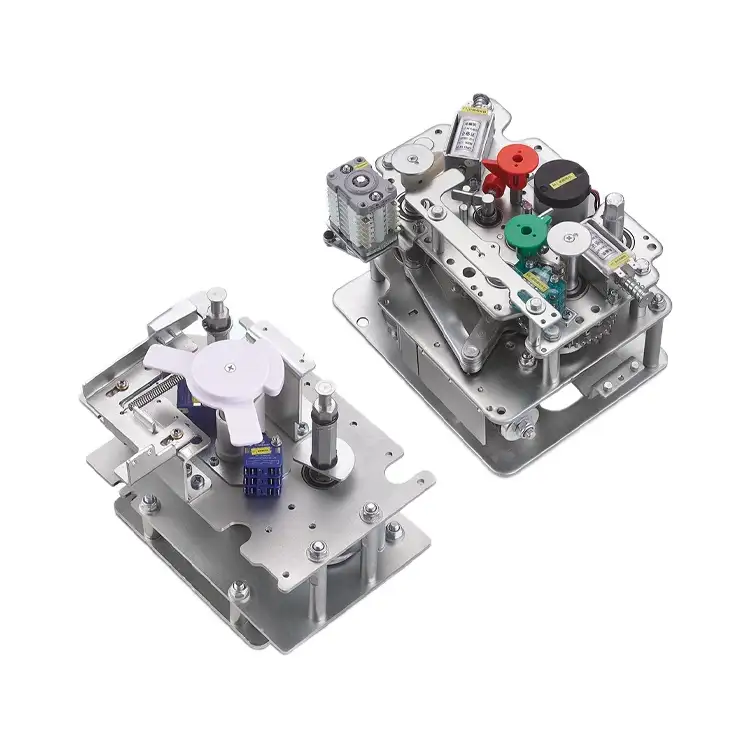

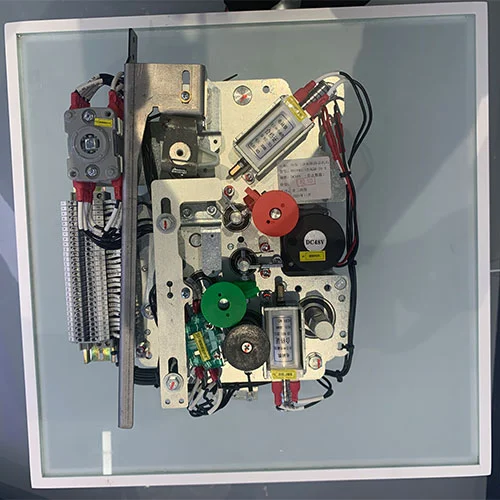

Disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolation

Le disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolement joue un rôle très important dans la protection et le contrôle des systèmes de distribution d'énergie. Dans les appareillages respectueux de l’environnement, ces mécanismes de fonctionnement permettent généralement de réduire l’impact environnemental et de maintenir de bonnes performances. Le mécanisme de fonctionnement peut garantir que les disjoncteurs interrompent rapidement les courants de défaut et commutent les opérations de manière fiable. Les mécanismes de fonctionnement du disjoncteur adoptent des matériaux durables et des méthodes de stockage d'énergie efficaces, qui peuvent minimiser les taux de maintenance et de défaillance. De nombreux défauts de disjoncteurs sont liés au mécanisme de commande, d'où l'importance d'un matériel robuste et d'une évaluation régulière de son état.

Points forts du produit

Modèle et significations

Qu’est-ce qu’un mécanisme opérationnel ?

Le mécanisme de commande est un ensemble pour un disjoncteur ou un sectionneur, qui génère, stocke et libère de l'énergie mécanique pour ouvrir ou fermer les contacts électriques. Ce mécanisme de fonctionnement se compose d'un support de stockage d'énergie, d'un système d'actionnement et de dispositifs de verrouillage destinés à éviter les dysfonctionnements. En fonction de la conception et des exigences de force, un seul mécanisme peut servir une phase ou les trois phases d'un système haute tension. Les types courants incluent les mécanismes de fonctionnement de type C, type G, type V et type F. Dans les panneaux écologiques et les unités principales en anneau, les mécanismes à ressort sont largement utilisés en raison de leur simplicité, de leur fiabilité et de leur respect de l'environnement.

Principe de fonctionnement

Le mécanisme de commande est un composant du disjoncteur VCB moyenne tension 11 kV avec mécanisme d'isolement. Sa fonction est de générer, stocker et libérer de l'énergie mécanique pour ouvrir ou fermer les contacts électriques. Le mécanisme de fonctionnement se compose d'un support de stockage d'énergie, d'un système d'entraînement et de dispositifs de verrouillage pour éviter tout mauvais fonctionnement. En fonction de la conception spécifique et des exigences de charge, un seul mécanisme de commande peut desservir un circuit monophasé dans un système haute tension ou desservir simultanément tous les circuits triphasés.

Les types courants incluent les mécanismes de fonctionnement de type C, de type G, de type V et de type F. Dans les appareils de commutation et les unités principales en anneau respectueux de l'environnement, les mécanismes de commande à ressort sont largement utilisés en raison de leur structure simple, de leur fonctionnement fiable et de leur respect de l'environnement.

Mode d'emploi - Disjoncteur VCB moyenne tension 11KV avec mécanisme d'isolement

1. Opération de stockage d’énergie

1. Fixez le mécanisme de commande sur l'armoire de commande.

2. Fixez la poignée dédiée sur l'arbre de commande sur le côté inférieur droit du mécanisme.

3. Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu'un « clic » audible se fasse entendre. Cela indique :
L'arbre indicateur de stockage d'énergie a complètement activé le micro-interrupteur.
Le stockage de l’énergie est terminé.

4.Pendant le fonctionnement électrique, le mécanisme stocke automatiquement l'énergie lors de la mise sous tension.

5.Après le stockage de l'énergie, le circuit du moteur se déconnecte, préservant l'énergie stockée jusqu'à ce que le système la libère pour fermer le circuit.

6.Important : assurez-vous que les circuits secondaires sont correctement connectés et sans erreur avant l'utilisation.

2. Opération de clôture

Fonctionnement manuel :

1. Appuyez sur le bouton vert pour libérer instantanément l'énergie de fermeture stockée.

2.Le mécanisme entraîne les contacts du disjoncteur pour fermer complètement le circuit principal.

Fonctionnement électrique :

1. Mettez sous tension la bobine du solénoïde de fermeture.

2. Le solénoïde libère l'énergie stockée, fermant ainsi les contacts.

3.Pendant ce processus, le ressort d'ouverture commence à se recharger.

4.Remarque de sécurité : la refermeture est empêchée par le verrouillage anti-malfonctionnement jusqu'à ce que le système soit prêt.

3. Opération d'ouverture

Fonctionnement manuel :

1. Appuyez sur le bouton rouge pour libérer l'énergie d'ouverture stockée.

2.Le mécanisme entraîne les contacts du disjoncteur pour ouvrir le circuit principal.

Fonctionnement électrique :

1. Mettez sous tension la bobine du solénoïde d’ouverture.

2. Le solénoïde libère de l'énergie rapidement, assurant une séparation rapide des contacts.

3.Le mécanisme de commande complète l'ouverture du circuit principal de manière fiable.

4. Conseils de sécurité et d'entretien

Ces procédures garantissent une commutation sûre et fiable tout en maintenant les verrouillages et l'intégrité du réenclenchement automatique.

Des tests réguliers sont recommandés à l’aide d’analyseurs de disjoncteurs standard.

Inspectez les ressorts de stockage d’énergie, les verrouillages et lubrifiez les pièces mobiles tous les 6 à 12 mois.

Suivez toujours les directives du fabricant pour éviter tout dysfonctionnement ou tout dommage au système.

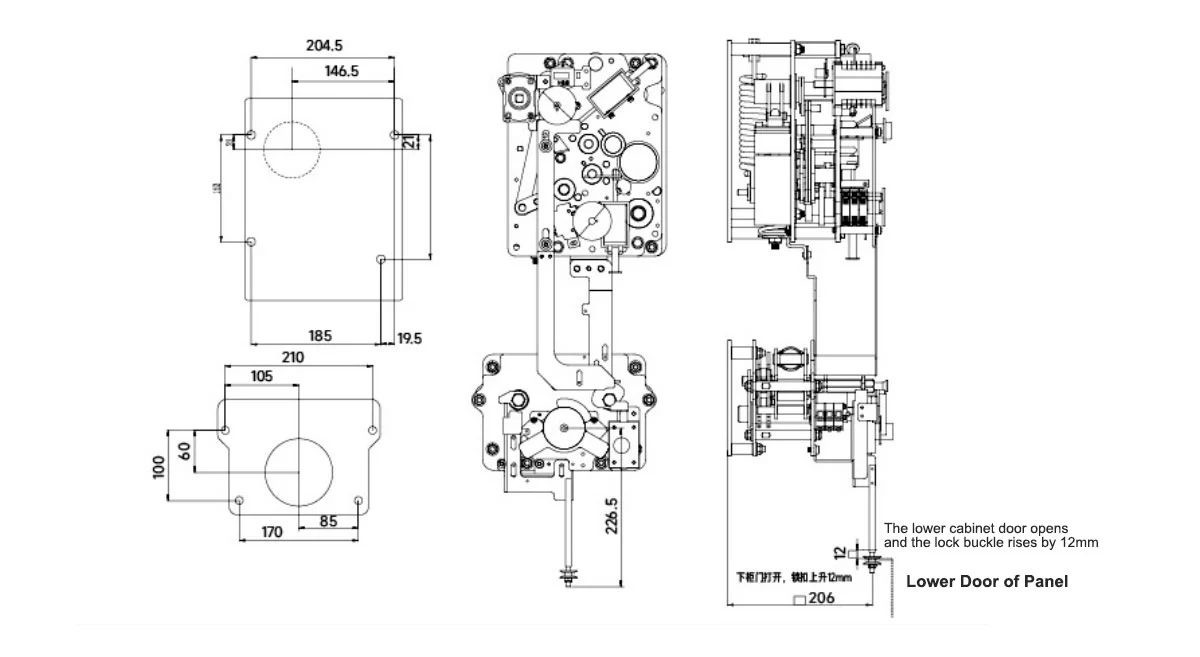

Apparence et dimensions

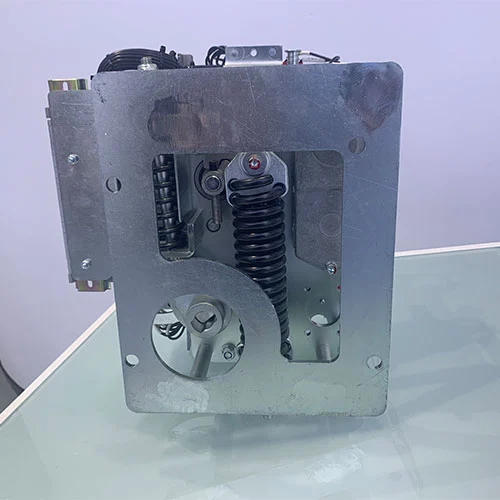

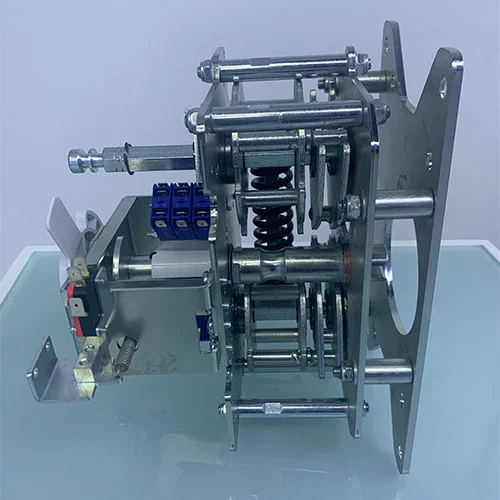

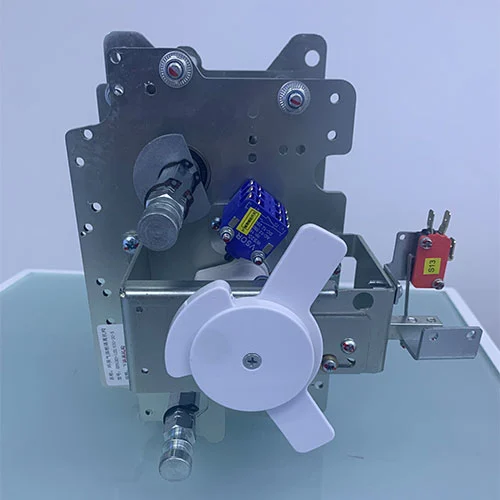

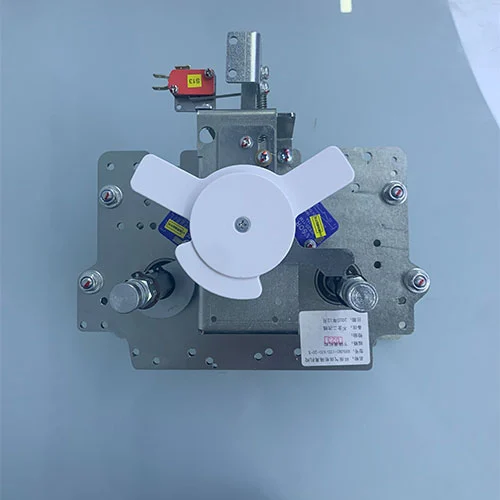

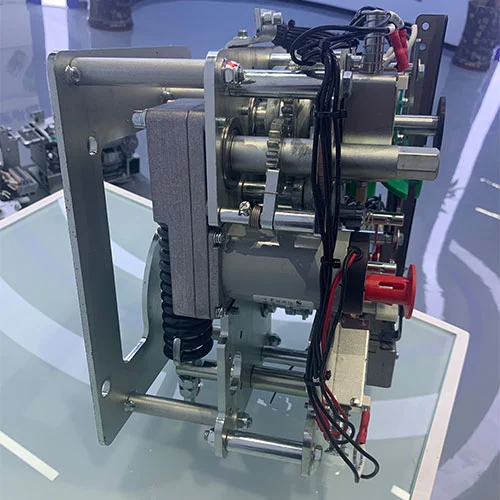

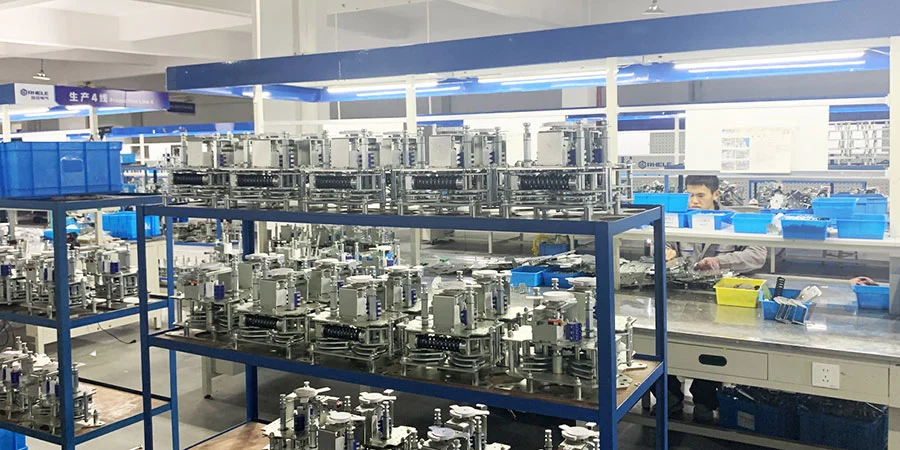

Exposition de produits

FAQ

Q1 : Quelle est la durée de vie mécanique du disjoncteur VCB moyenne tension 11 kV avec mécanisme d'isolation ?

A1 : Avec un entretien approprié, la durée de vie mécanique peut dépasser 10 000 cycles.

Q2 : Ce produit peut-il être personnalisé ?

A2 : Oui, nous pouvons fournir des services OEM/ODM selon des niveaux de tension spécifiques ou des exigences environnementales.

Q3 : Est-il adapté aux appareillages respectueux de l’environnement ?

A3 : Bien sûr. Ce produit est largement utilisé dans les applications axées sur la durabilité telles que les SIG, les RMU et les appareillages de commutation isolés dans l'air.

Q4 : À quelles normes est-il conforme ?

A4 : GB1984-2014 et GB/T1985-2023.

Q5 : À quelle fréquence la maintenance doit-elle être effectuée ?

A5 : L'entretien est recommandé tous les 6 à 12 mois, y compris les vérifications du stockage d'énergie, les vérifications de verrouillage et la lubrification.

Sécurité et entretien

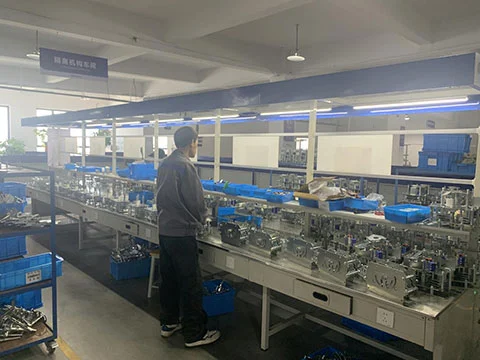

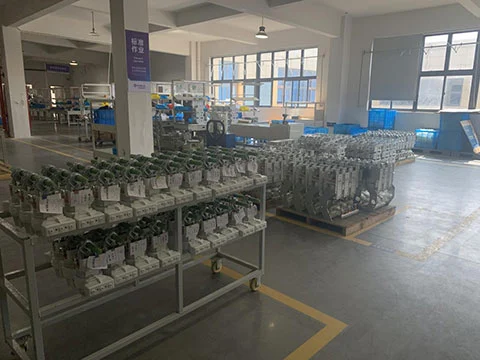

L’usine de Cotenele fournit une assistance complète en matière de tests et de maintenance. Tous les mécanismes sont inspectés avant expédition et sont accompagnés des conseils techniques de nos ingénieurs d'usine pour garantir un fonctionnement sûr et fiable.

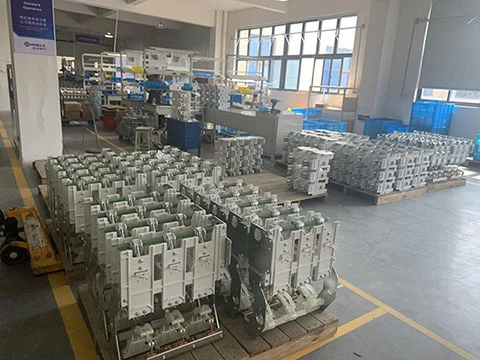

Exposition de produits
