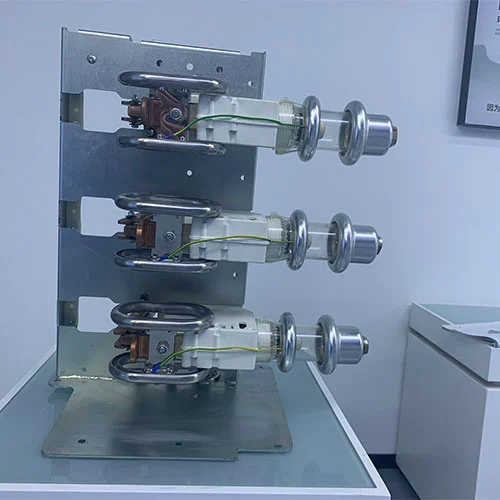

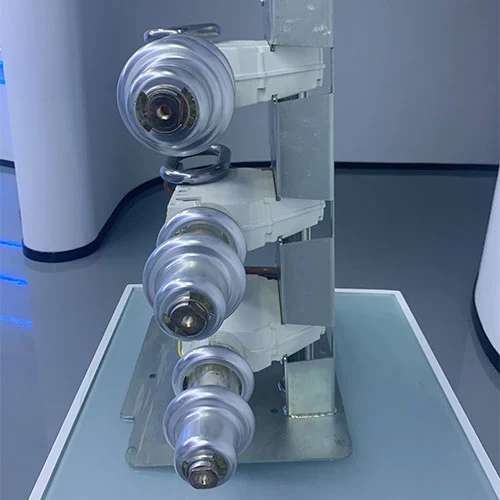

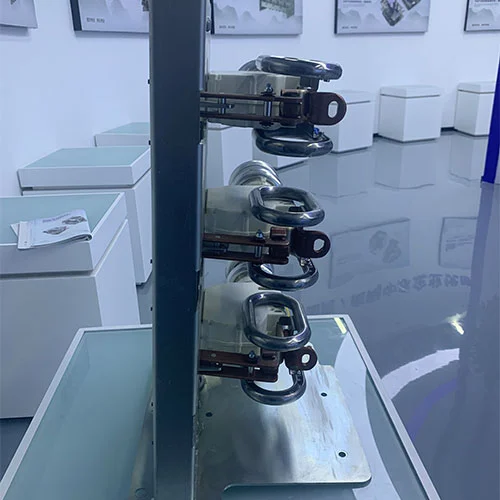

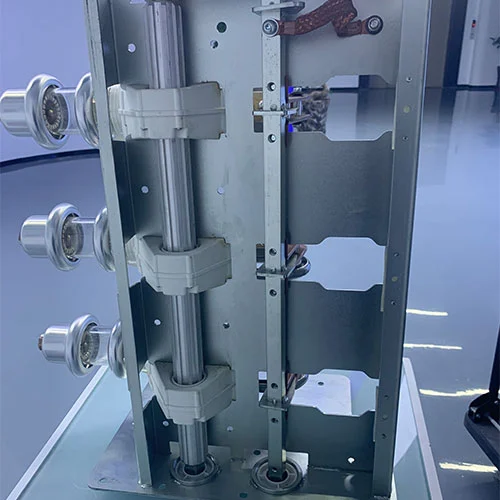

Interrupteur de coupure de charge moyenne tension intérieure 33KV

Dans le système de distribution d'énergie, nous avons non seulement besoin de fiabilité et de sécurité, mais également de responsabilité environnementale. L'interrupteur-sectionneur de charge moyenne tension intérieur 33KV est un composant très important dans ce domaine, en particulier pour l'appareillage de commutation écologique. Ces interrupteurs-sectionneurs de charge sont utilisés pour une interruption de circuit efficace et sûre dans les systèmes moyenne tension, ils sont très importants pour le contrôle et la protection de l'alimentation. Ces interrupteurs-sectionneurs sont dotés de technologies avancées d'extinction d'arc respectueuses de l'environnement et ont des caractéristiques compactes et durables. Aujourd'hui, les interrupteurs-sectionneurs sont largement utilisés pour la gestion durable de l'énergie dans les applications industrielles, commerciales et utilitaires, et sont conformes aux tendances mondiales en matière d'infrastructure électrique verte.

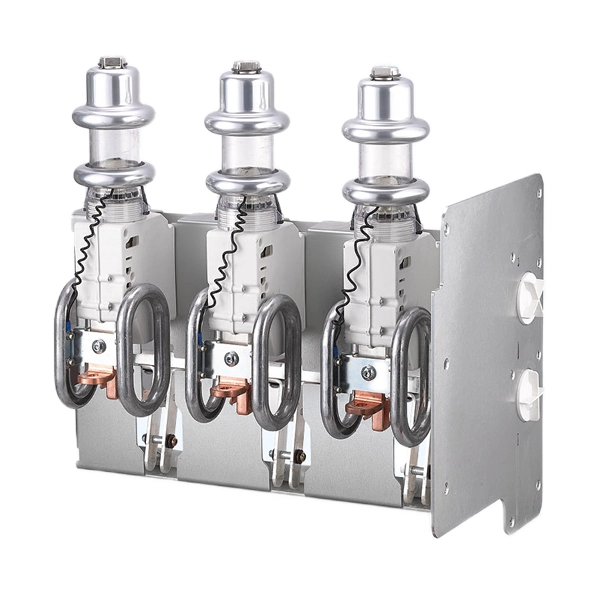

Modèle de produit

Qu'est-ce qu'un interrupteur-sectionneur ?

Un interrupteur de coupure de charge moyenne tension d'intérieur de charge 33KV est un dispositif de commutation électrique qui est généralement utilisé pour produire, transporter et couper des courants dans des conditions normales de circuit. L'élément le plus important est qu'il peut également transporter des courants pendant une durée spécifiée dans des conditions anormales, telles que des courts-circuits, souvent associés à l'utilisation de fusibles. La fonction principale de l'interrupteur-sectionneur est d'isoler et de mettre hors tension en toute sécurité des sections d'un réseau moyenne tension pour la maintenance ou les modifications de configuration. À la différence des disjoncteurs utilisés pour interrompre les courants de défaut élevés, le LBS est utilisé pour une interruption fiable des courants de charge (le courant de fonctionnement normal). L'interrupteur-sectionneur est un composant important des unités principales en anneau (RMU) et de l'appareillage de commutation intérieur pour le système de distribution d'énergie, qui peut garantir une flexibilité opérationnelle et une protection.

Quelle est la classification des interrupteurs-sectionneurs

Les interrupteurs-sectionneurs sont généralement classés en fonction du milieu utilisé pour l'isolation et l'extinction de l'arc :

Interrupteur à coupure de charge sous vide : Le milieu d'isolation et d'extinction d'arc est le milieu sous vide. Lorsque les contacts se séparent, l'arc s'éteint rapidement. Ce type de milieu d'isolation et d'extinction d'arc offre d'excellentes performances d'extinction d'arc, et ces interrupteurs-sectionneurs présentent les caractéristiques d'une endurance mécanique élevée, d'un entretien minimal et sont respectueux de l'environnement.

Interrupteur-sectionneur SF6 : Le moyen d'isolation et d'extinction d'arc de ce type d'interrupteur-sectionneur est du gaz hexafluorure de soufre (SF6). Le gaz SF6 a une rigidité diélectrique élevée qui convient à une conception très compacte, et ces interrupteurs-sectionneurs de charge présentent de grands avantages dans les applications à haute tension. L'interrupteur-sectionneur SF6 s'adapte à une conception scellée à vie pour minimiser la manipulation des gaz.

Interrupteur-sectionneur à air : L'interrupteur-sectionneur à air utilise l'air ambiant comme moyen isolant et d'extinction d'arc. Ce type d'interrupteur-sectionneur est généralement équipé d'un mécanisme assisté par ressort pour étirer et refroidir rapidement l'arc. Ce milieu d'isolation et d'extinction d'arc est robuste, économique et fiable et convient aux appareillages intérieurs compacts généraux.

Le choix du type d'interrupteur-sectionneur est basé sur le niveau de tension, le pouvoir de coupure requis, les considérations environnementales et les limites d'espace à l'intérieur de l'appareillage.

Champ d'application des disjoncteurs à vide

Paramètres techniques

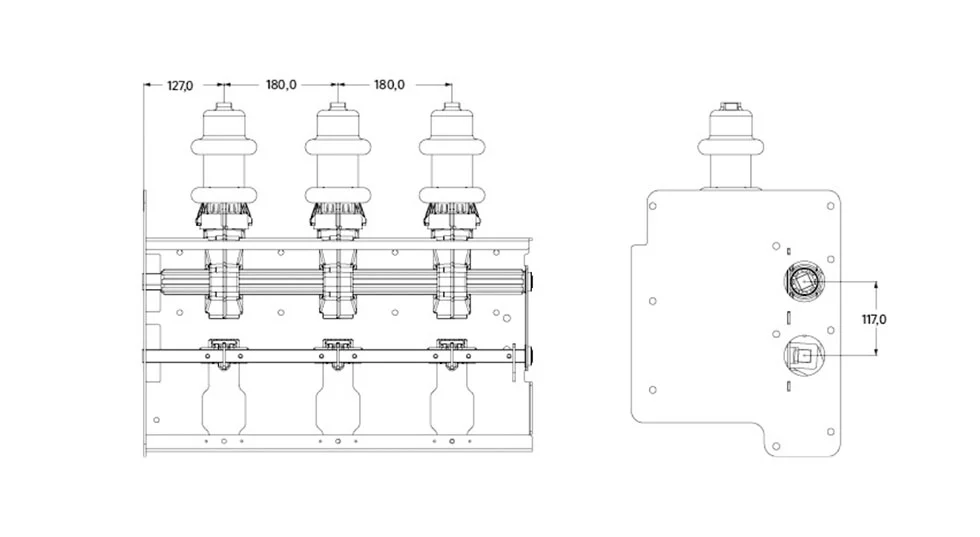

Apparence et dimensions

Applications

L'interrupteur de charge intérieur moyenne tension 33 kV convient à un large éventail d'industries et d'applications, offrant aux clients des solutions de gestion de l'énergie sûres, fiables et pratiques :

1. Usines industrielles et manufacturières

Cet interrupteur-sectionneur est généralement utilisé pour isoler en toute sécurité les alimentations des équipements électriques, des transformateurs et des batteries de condensateurs, et pour assurer la continuité opérationnelle et la sécurité du personnel lors de la maintenance des équipements électriques.

2. Complexes commerciaux et bâtiments critiques

Dans les hôpitaux, les centres de données et les grands bureaux, ils assurent une segmentation sécurisée de l'alimentation pour une alimentation ininterrompue et une gestion facile des circuits.

3.Réseaux de services publics et de distribution

Ils constituent le composant essentiel des sous-stations intérieures et des RMU, permettant une configuration sécurisée du réseau, une isolation des défauts et une protection des transformateurs de distribution.

4.Installations d'énergie renouvelable

Pour contrôler et isoler les circuits dans les parcs solaires photovoltaïques, les connexions d'éoliennes et l'appareillage de commutation du système de stockage d'énergie.

5.Infrastructures publiques

Les interrupteurs-sectionneurs sont généralement utilisés pour les systèmes de distribution d'énergie fiables et sûrs dans les alimentations électriques de traction ferroviaire, les terminaux d'aéroport et les installations souterraines.

Caractéristiques du produit

L'interrupteur de coupure de charge moyenne tension d'intérieur 33KV série KDK-40.5D/630-20 pour appareillage de commutation écologique fabriqué par Contenele présente ci-dessous plusieurs caractéristiques clés :

1. Sécurité améliorée

Cet interrupteur de charge utilise une technologie d'extinction d'arc haute performance et un système de verrouillage mécanique fiable. Certains modèles offrent également un interrupteur de mise à la terre en option, offrant une protection maximale à votre personnel et à votre équipement, garantissant ainsi un fonctionnement plus sûr sur site.

2. Conception respectueuse de l'environnement

Les interrupteurs de charge Contenele utilisent la technologie du vide ou des unités SF6 scellées, réduisant efficacement l'impact sur l'environnement. Ils utilisent également des matériaux respectueux de l’environnement, incarnant le concept de distribution d’énergie verte.

3. Structure compacte

La taille compacte du commutateur permet une intégration efficace dans divers panneaux d'appareillage, économisant ainsi de l'espace et facilitant l'installation et la maintenance.

4. Fonctionnement flexible

Que vous ayez besoin d'un fonctionnement manuel, électrique ou pneumatique, nos commutateurs de charge offrent une variété de solutions de contrôle automatisées pour s'adapter à différents scénarios d'application.

5. Haute durabilité et faible entretien

Le commutateur présente une conception de précision et des contacts et une structure mécanique de haute qualité, offrant une longue durée de vie électrique et mécanique tout en nécessitant un entretien quotidien minimal, ce qui permet aux clients d'économiser du temps et des coûts.

6. Fonctions intégrées

Il peut généralement être combiné avec des fusibles de protection pour interrompre les courants de défaut et peut également être associé à des capteurs pour la surveillance et le contrôle du réseau intelligent, améliorant ainsi la fiabilité du système.

7. Certification des normes internationales

L'interrupteur de charge intérieur moyenne tension 33 KV est fabriqué et testé conformément aux principales normes internationales (telles que CEI et IEEE) pour garantir la sécurité et la compatibilité sur le marché mondial.

FAQ

Q1 : Quelle est la principale différence entre un interrupteur-sectionneur et un disjoncteur ?

R : La fonction principale d’un interrupteur-sectionneur de charge est d’interrompre les courants de charge normaux et de fournir une isolation sûre. Habituellement, il n'est pas utilisé seul pour interrompre des courants de court-circuit élevés (cela nécessite des fusibles de secours). Un disjoncteur est généralement utilisé pour interrompre automatiquement les courants de défaut de charge et de grande ampleur.

Q2 : Qu'est-ce qui est le plus respectueux de l'environnement : le vide ou le SF6 LBS ?

R : Les disjoncteurs à vide sont généralement plus respectueux de l’environnement car ils ne contiennent pas de gaz SF6. et le vide est définitivement scellé. Les interrupteurs-sectionneurs SF6 utilisent un minimum de gaz dans des unités scellées à vie, mais le disjoncteur à vide reste le choix préféré pour les applications les plus respectueuses de l'environnement.

Q3 : Un interrupteur de charge intérieur moyenne tension de 33 KV peut-il être utilisé pour la protection du transformateur ?

R : Oui, un interrupteur-sectionneur est généralement utilisé comme dispositif d’isolement principal pour un transformateur de distribution. Lorsqu'il est combiné avec des fusibles haute tension de calibre approprié (formant une combinaison « interrupteur-fusible »), l'interrupteur-sectionneur peut fournir une protection complète du transformateur contre les défauts de surcharge et de court-circuit.

Q4 : Pourquoi choisir un LBS motorisé plutôt qu'un manuel ?

R : Le fonctionnement motorisé (électrique) des interrupteurs-sectionneurs de charge peut être contrôlé à distance, et l'interrupteur-sectionneur de charge peut être intégré aux systèmes SCADA, aux réseaux intelligents ou actionné à distance de sécurité. Ainsi, cette situation peut améliorer la flexibilité opérationnelle, la sécurité et la prise en charge des fonctions d'automatisation de l'interrupteur-sectionneur.

Q5 : À quelle fréquence un interrupteur-sectionneur intérieur nécessite-t-il un entretien ?

R : Les unités LBS modernes de type scellé (en particulier le SF6 sous vide et scellé) présentent les caractéristiques d'intervalles de service très longs avec un minimum d'entretien. La maintenance primaire implique généralement une inspection visuelle, une vérification du fonctionnement mécanique et une vérification de l'usure des contacts, souvent pendant plusieurs années dans des conditions normales de fonctionnement.

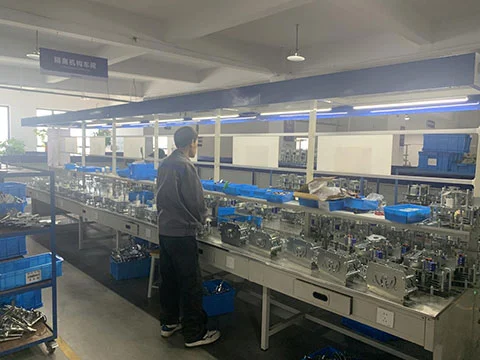

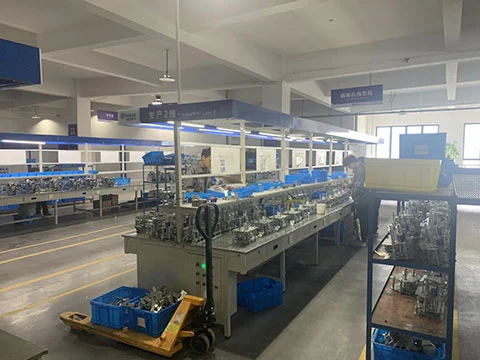

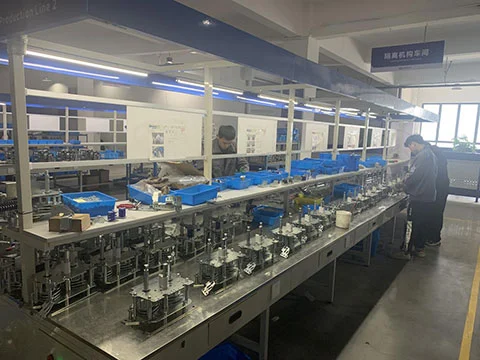

Atelier d'usine

Exposition de produits
