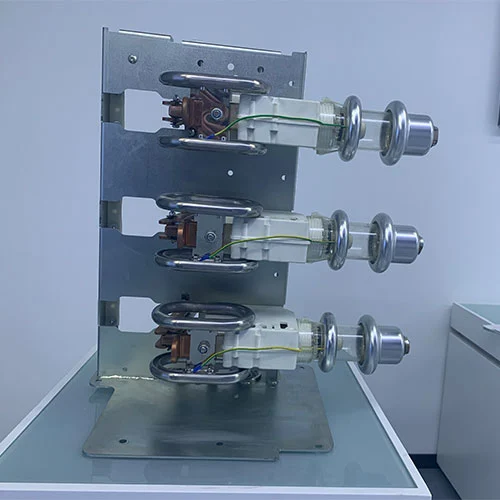

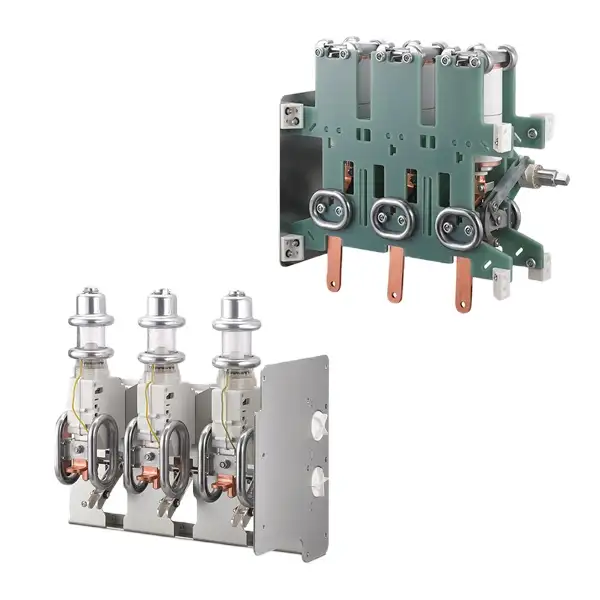

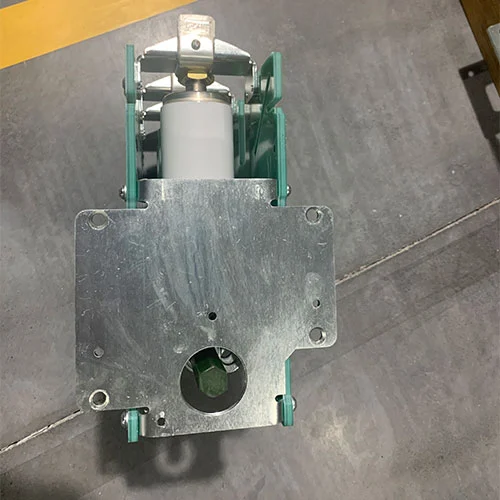

Disjoncteur à vide 33KV avec interrupteur d'isolement

FAQ

Q1 : Pourquoi les disjoncteurs à vide sont-ils plus respectueux de l’environnement que les disjoncteurs courants traditionnels ?

Le principal avantage des disjoncteurs à vide respectueux de l’environnement est leur moyen d’extinction d’arc. Le disjoncteur à vide fonctionne sous vide poussé, éliminant tout risque d'émission de SF₆, mais les disjoncteurs courants utilisent du gaz SF₆, une substance au potentiel de réchauffement climatique extrêmement élevé.

Q2 : Dans une unité intégrée, quel appareil fonctionne en premier lors d’un arrêt ?

R : Le disjoncteur à vide fonctionne toujours en premier pour interrompre le courant en toute sécurité, que ce soit en cas de charge ou de défaut. Ce n'est qu'après que le VCB a ouvert le circuit que l'interrupteur-sectionneur doit être actionné pour fournir une isolation physique visible.

Q3 : Un interrupteur-sectionneur peut-il interrompre un courant de défaut ?

R : Non. Un interrupteur-sectionneur n’est pas conçu pour interrompre les courants de défaut. Son rôle est d'assurer l'isolation sur un circuit hors tension. L'interruption en cas de défaut doit toujours être effectuée par le disjoncteur dédié.

Q4 : Quels sont les principaux avantages de l’utilisation d’un VCB dans les applications à commutation fréquente ?

R : Les disjoncteurs à vide ont une excellente durée de vie électrique et mécanique. Leur interruption d'arc sous vide provoque une érosion minimale des contacts, ce qui leur permet de gérer des opérations de commutation fréquentes (courantes dans les tâches industrielles ou de commutation de condensateurs) avec une fiabilité élevée et une maintenance minimale.

Q5 : Quelle est la différence entre les sectionneurs isolés dans l’air et isolés dans le gaz ?

R : Les sectionneurs isolés dans l’air utilisent l’air comme moyen isolant et sont courants pour divers appareillages de commutation écologiques intérieurs moyenne tension et unités principales en anneau. Les sectionneurs isolés au gaz utilisent généralement un gaz comme le SF₆ comme moyen isolant, montés dans une chambre étanche, leur taille est très compacte.

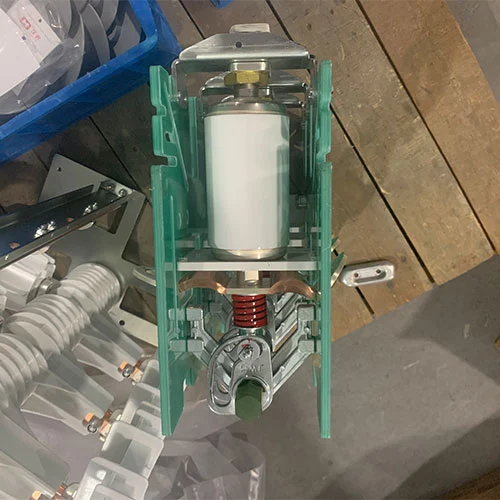

Q6 : Comment fonctionne l'interrupteur à vide dans un VCB ?

R : Lorsque les contacts se séparent, un arc se forme à partir de vapeur métallique ionisée. Dans le vide, cette vapeur se condense rapidement sur les surfaces de contact car il n'y a pas de molécules de gaz pour entretenir l'arc. Cela conduit à une extinction extrêmement rapide de l’arc, généralement dès le premier passage par zéro du courant.

Q7 : Ces solutions combinées sont-elles adaptées aux applications de réseaux intelligents ?

R : Absolument. Les VCB et sectionneurs motorisés modernes peuvent être équipés de capteurs et de dispositifs électroniques intelligents.
Ces appareils électroniques peuvent fonctionner à distance, surveiller l'état et s'intégrer de manière transparente dans les systèmes de réseau intelligent automatisés, ces fonctions peuvent améliorer la stabilité et la gestion du réseau électrique.

Q8 : Lors de la sélection d'un disjoncteur à vide de 33 kV avec interrupteur d'isolement pour un projet, quelles spécifications clés dois-je vérifier ?

R : Les paramètres critiques incluent la tension nominale et le courant nominal du système, la capacité de coupure en court-circuit du VCB, l'endurance mécanique (nombre d'opérations) des deux appareils, le type de mécanisme de fonctionnement (ressort, moteur) et le milieu d'isolation requis (air ou gaz) pour que le sectionneur réponde aux objectifs environnementaux et spatiaux.

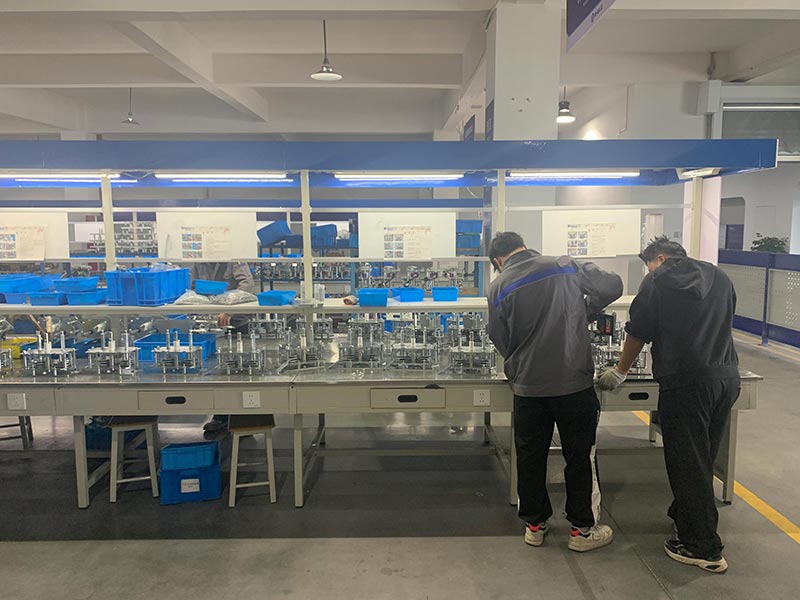

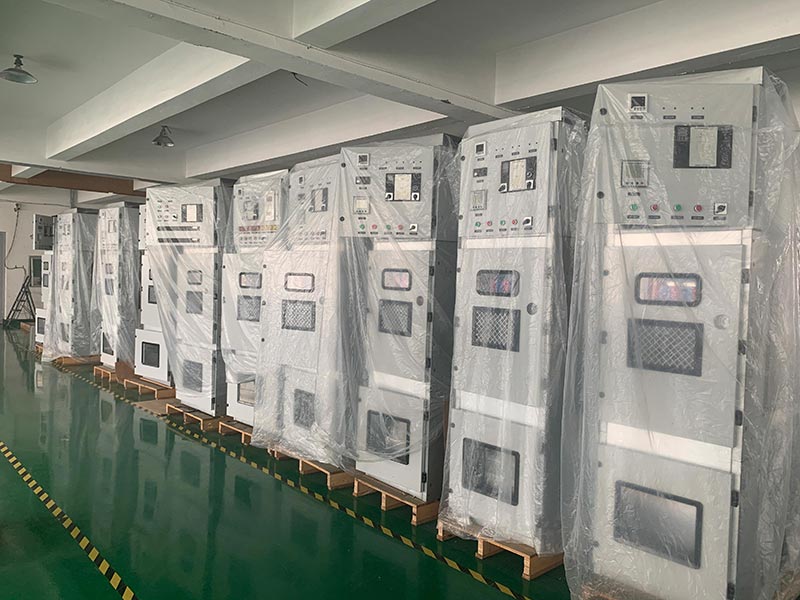

Atelier de fabrication

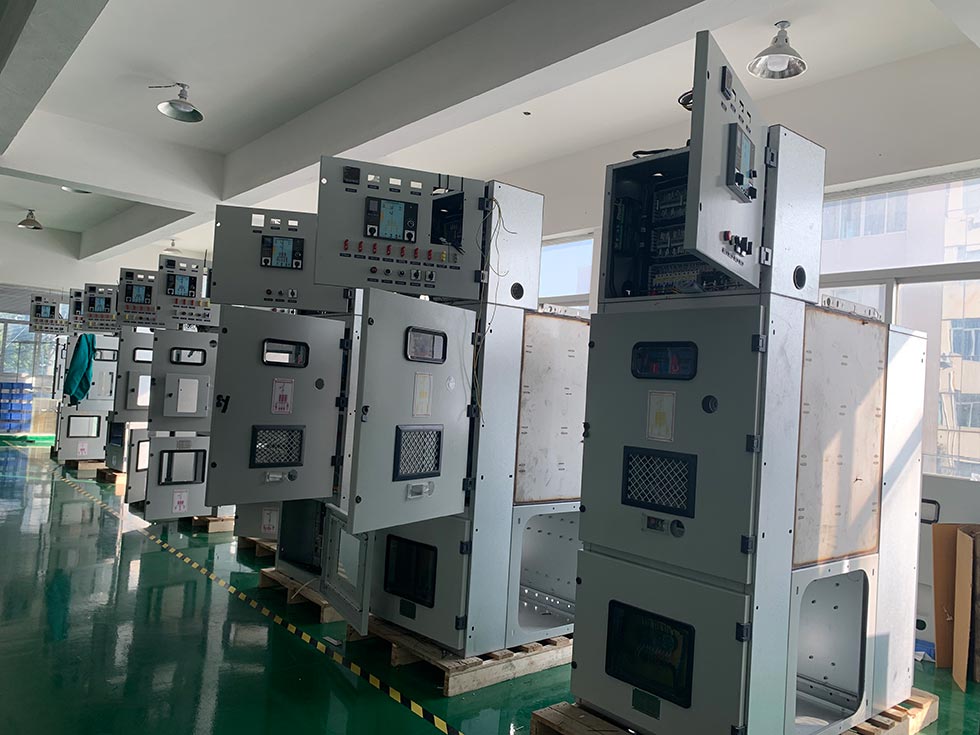

Exposition de produits
