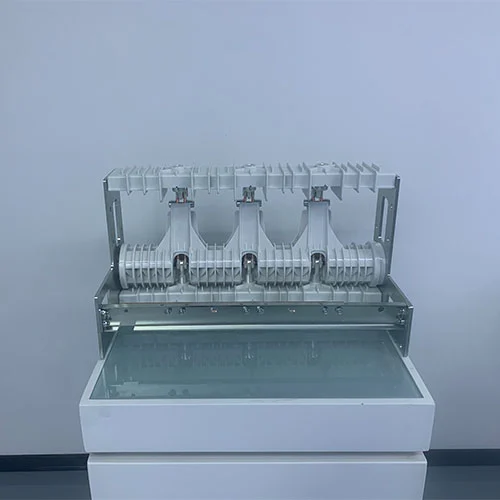

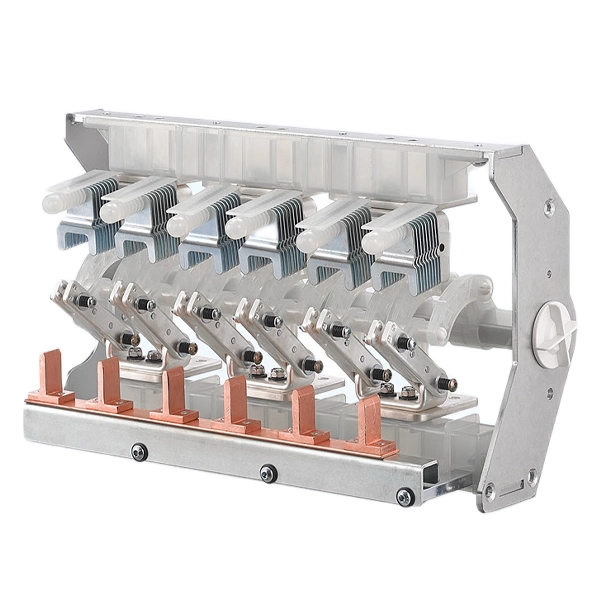

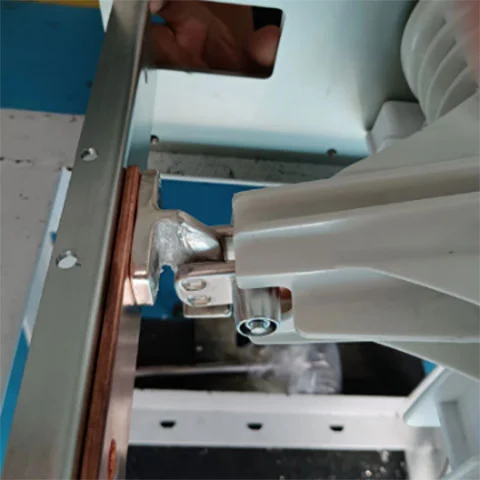

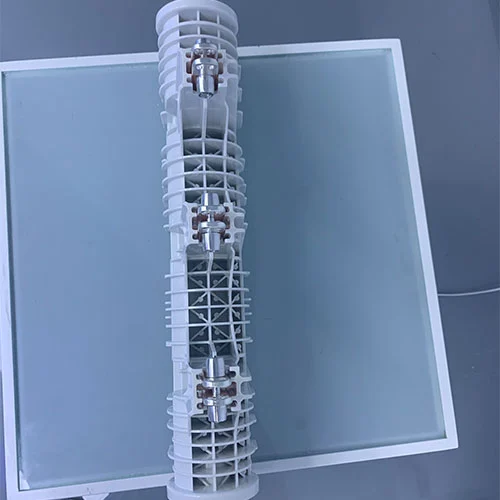

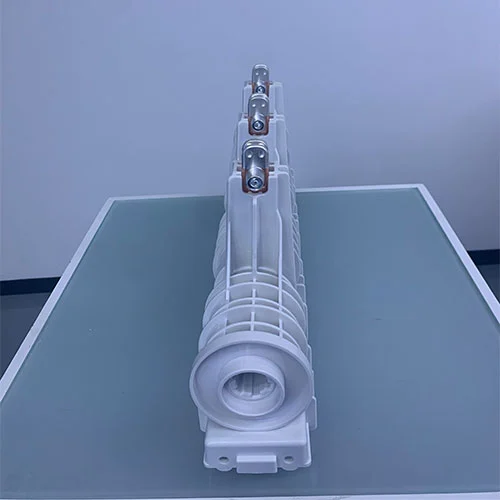

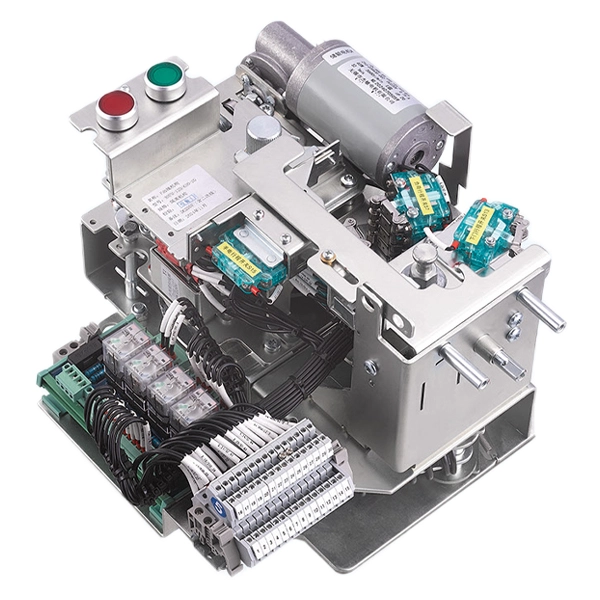

Interrupteur-sectionneur d'isolement moyenne tension 11KV

Un interrupteur-sectionneur d'isolement moyenne tension 11KV est un dispositif de commutation mécanique utilisé dans les systèmes de distribution d'énergie pour fournir une isolation électrique sûre et une commutation de charge contrôlée. Il est largement utilisé dans les unités principales en anneau (RMU), les appareillages de commutation à isolation gazeuse et les sous-stations secondaires.

Contrairement aux disjoncteurs, un sectionneur ne peut pas interrompre les courants de défaut. Son rôle principal est d'assurer un espace d'isolation visible et fiable, permettant une maintenance et un fonctionnement sûrs des systèmes électriques.

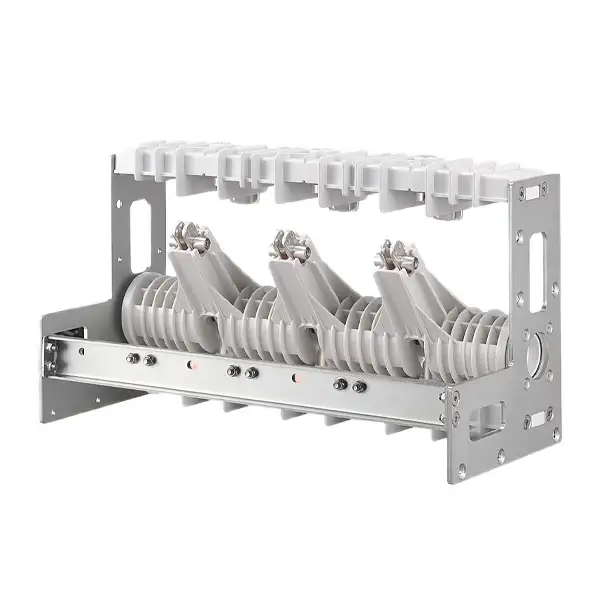

Modèle de produit

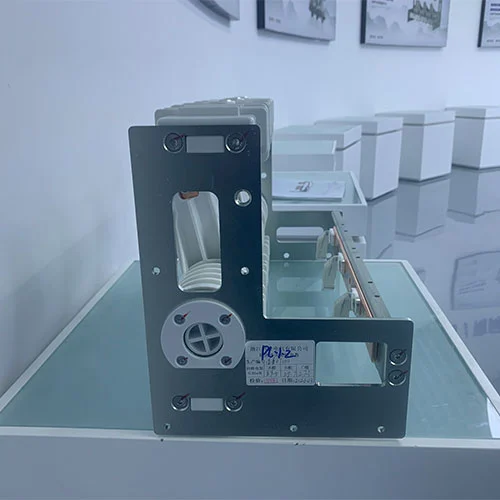

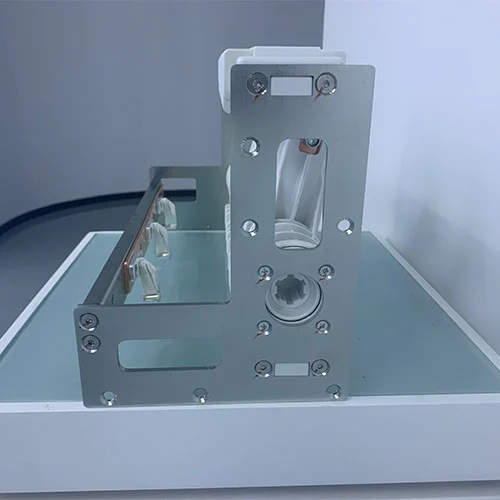

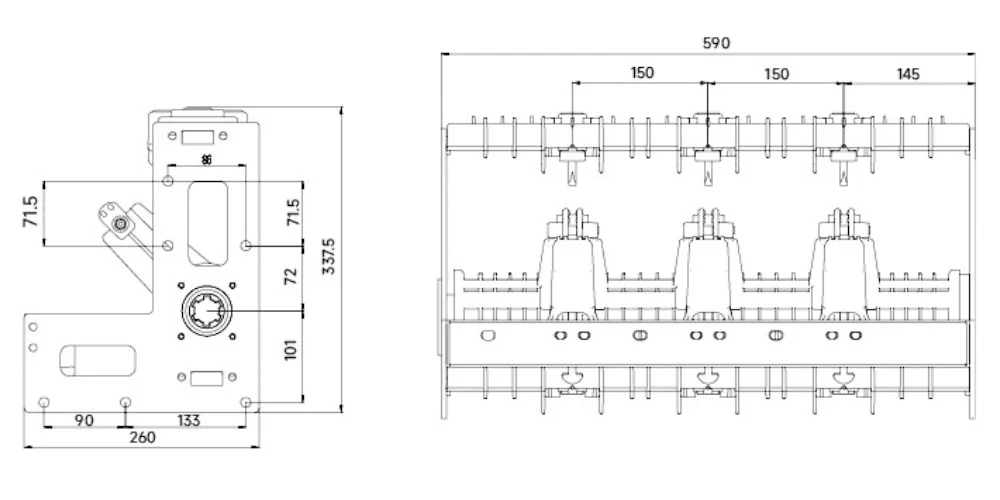

Apparence et dimensions

Quels sont les différents types de sectionneurs ?

1. Sectionneurs isolés à l'air

Installé dans un appareillage isolé dans l'air

Structure simple avec isolation visible

Convient aux installations standards

2. Sectionneurs isolés au gaz

Enfermé dans des réservoirs de gaz scellés

Compact et sans entretien

Idéal pour les sous-stations urbaines et à espace limité

3. Sectionneurs écologiques sans SF₆

Utilise des gaz isolants alternatifs ou de l’air sec

Faible potentiel de réchauffement climatique

Répond aux réglementations environnementales modernes

Paramètres techniques

Avantages du produit

Notre interrupteur-sectionneur moyenne tension 11KV présente les avantages suivants :

Respectueux de l'environnement

L'avantage le plus important est la réduction ou l'élimination du SF₆, ce qui contribuera directement à réduire les émissions de gaz à effet de serre du réseau de distribution d'électricité.

Installation compacte

Le milieu isolé au gaz, qu'il utilise du SF₆ ou des alternatives, offre une solution beaucoup plus compacte et peu encombrante par rapport au milieu isolé à l'air, ce qui convient parfaitement aux sous-stations urbaines, aux sous-stations secondaires compactes (CSS) ou aux équipements montés sur socle.

Haute fiabilité et longue durée de vie

Une construction robuste et scellée avec une isolation au gaz stable protège les contacts des sectionneurs de la contamination environnementale comme la poussière, l'humidité et la salinité, ce qui peut garantir à ces interrupteurs d'isolement des performances constantes, un entretien minimal et une durée de vie prolongée.

Sécurité et polyvalence

Les interrupteurs d'isolement ont un point d'isolement visible ou stipulé pour des raisons de sécurité. Ils créent et coupent les courants de charge normaux, ajoutant une flexibilité opérationnelle pour le réseau de distribution d'énergie et la gestion de la charge sans disjoncteurs.

Adaptabilité

Les interrupteurs d'isolement généralement utilisés pour diverses configurations, niveaux de tension et applications spécifiques telles que l'exploitation minière, la commutation de condensateurs, etc., peuvent les rendre adaptés à un large éventail de besoins de distribution électrique secondaire, de l'intégration des énergies renouvelables à l'alimentation industrielle.

Quelle est la différence entre un disjoncteur et un sectionneur ?

Comprendre la différence entre un disjoncteur et un sectionneur est essentiel pour un fonctionnement sûr et efficace de l'appareillage de commutation.

1. Fonction principale

Disjoncteur : Un dispositif de protection conçu pour interrompre automatiquement les courants de défaut et les surcharges, protégeant ainsi l'équipement et le système électrique.

Sectionneur : Un dispositif opérationnel et de sécurité utilisé pour fournir une isolation visible et pour commuter les courants de charge nominaux dans des conditions normales.

2. Capacité d'interruption

Disjoncteur : capable d'interrompre des courants de défaut élevés.

Sectionneur : ne peut pas interrompre les courants de défaut ; il ne résiste aux courants de court-circuit que pendant une durée limitée jusqu'à ce que le disjoncteur supprime le défaut.

3. Séquence opérationnelle

Dans un système typique, les deux appareils fonctionnent ensemble :

Pendant la déconnexion : le disjoncteur s'ouvre d'abord pour arrêter le flux de courant, puis le sectionneur s'ouvre pour assurer une isolation sûre.

Lors de la mise sous tension : le sectionneur se ferme en premier, suivi du disjoncteur.

4.Conception et coût

Disjoncteur : Plus complexe, doté d'une technologie d'extinction d'arc (vide, SF₆, etc.), ce qui entraîne un coût plus élevé.

Sectionneur : Conception mécanique plus simple, ce qui le rend plus économique à des fins d'isolation.

Les disjoncteurs sont chargés de protéger le système électrique, tandis que l'interrupteur-sectionneur moyenne tension 11KV assure la sécurité des personnes et des équipements en fournissant une isolation électrique fiable.

Comment choisir le bon interrupteur-sectionneur moyenne tension 11KV ?

Lors de la sélection d'un modèle approprié, considérez :

Tension nominale (11kV / 12kV)

Courant nominal (630A / 1250A)

Type d'installation (RMU, SIG, AIS)

Conditions environnementales (humidité, poussière, température)

Exigence de solutions écologiques (sans SF₆)

Pour les sous-stations compactes, des solutions isolées au gaz ou écologiques sont recommandées.

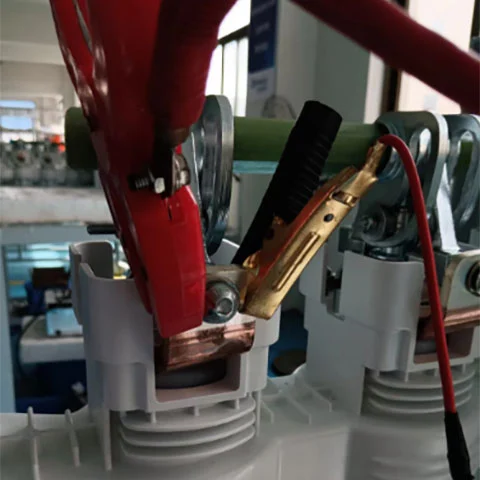

Assurance qualité et tests

Cotenele met en œuvre un contrôle qualité strict tout au long de la production :

Essais de type et essais de routine

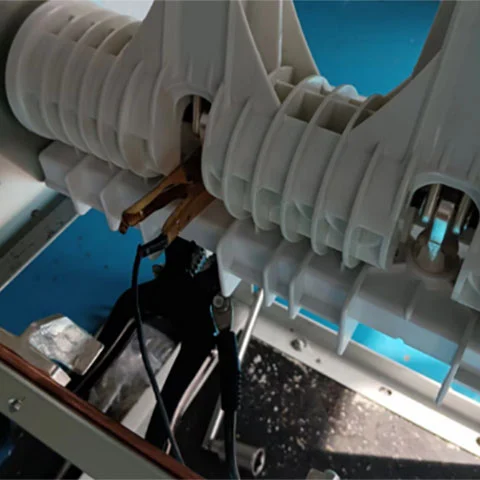

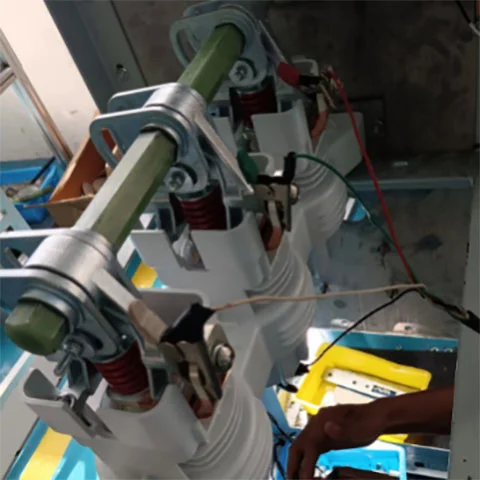

Tests haute tension

Inspection d'usine et vérification facultative par un tiers

Tous les produits sont conformes aux normes ISO9001, ISO14001 et ISO45001.

FAQ

1.Qu'est-ce qu'un interrupteur-sectionneur moyenne tension 11KV ?

Un interrupteur-sectionneur est un appareil de commutation qui, lorsqu'il est en position ouverte, assure une isolation en plus de ses fonctions de commutation standard. Il est conçu pour supporter, établir et couper les courants de charge nominaux dans des conditions de fonctionnement normales.

2. Comment fonctionne un interrupteur-sectionneur ?

Lorsqu'il est fermé, le courant nominal circule à travers les contacts d'isolation principaux. Pour interrompre le courant de charge, ces contacts s'ouvrent en premier, transférant le courant vers la chambre de coupure, telle qu'une ampoule à vide des séries GSec et GSec Air, où le courant est coupé. Lors de la fermeture, les contacts d'isolement établissent le circuit avant la fermeture de l'unité de coupure.

3.Qu'est-ce qui distingue un disjoncteur à vide d'un interrupteur-sectionneur ?

La principale différence réside dans la capacité de protection : un disjoncteur à vide peut éliminer les courants de défaut pour protéger l'équipement électrique. mais un interrupteur-sectionneur n'est pas utilisé pour interrompre les courants de défaut. Sa fonction la plus importante est de fournir une isolation sûre après l'ouverture du circuit, permettant d'effectuer des travaux sur la section déconnectée et d'assurer l'isolation des parties sous tension.

4.Cotenele propose-t-il différents types d'interrupteurs-sectionneurs ?

Oui, Cotenele a deux classifications principales :
Interrupteurs-sectionneurs isolés dans l'air, utilisés pour la sectionnement des câbles, la commutation des transformateurs et des moteurs dans les sous-stations de distribution secondaire, ainsi que pour l'alimentation des circuits, des transformateurs et des réseaux principaux en anneau.
Interrupteurs-sectionneurs à isolation gazeuse, ces isolateurs présentent les caractéristiques de la technologie SF6 ou sans SF6 sans entretien, offrent des performances élevées, une fiabilité et une longue durée de vie dans une taille compacte.

5.Les interrupteurs-sectionneurs Cotenele sont-ils faciles à entretenir ?

Oui. Les produits Cotenele sont livrés avec des instructions détaillées d'entretien et de maintenance de Cotenele, ainsi qu'un support complet en matière de pièces de rechange et d'accessoires.

6. À quoi servent les interrupteurs-sectionneurs de charge isolés dans l'air intérieur Cotenele ?

Ils sont utilisés pour les appareillages fermés moyenne tension, les unités principales en anneau et les sous-stations de transformation compactes. Nos interrupteurs-sectionneurs présentent les avantages d'un contrôle fiable des courants de surcharge et de leurs tensions jusqu'à 40,5 kV et de leurs courants jusqu'à 1250 A.

7.Comment les commutateurs Cotenele améliorent-ils la qualité et la fiabilité de l’énergie ?

Ils permettent un nombre élevé d'opérations de coupure au courant nominal et peuvent supporter des courants de court-circuit jusqu'à 31,5 kA pendant 1 seconde. Un sectionneur de terre avec capacité de fermeture est inclus et le fonctionnement est assuré sur une large plage de températures, contribuant ainsi à des performances constantes et à la fiabilité du système.

8.Pourquoi les commutateurs Cotenele sont-ils considérés comme sûrs et fiables ?

Utilisés en combinaison avec des fusibles limiteurs de courant, ils assurent une protection complète et une interruption sûre des courants de court-circuit. Nos interrupteurs offrent un espace d'isolation visible et répondent aux exigences de classe 2 de la norme CEI 62271-304.

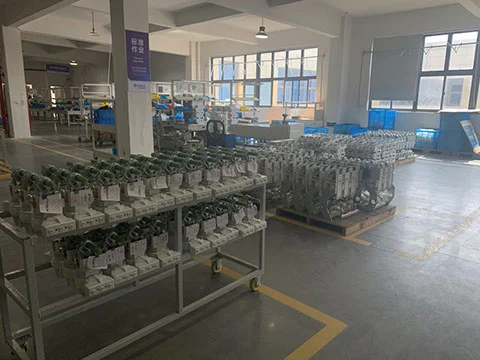

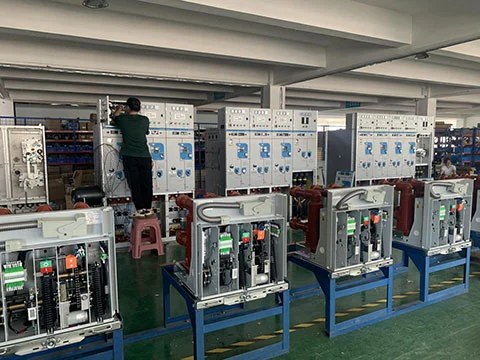

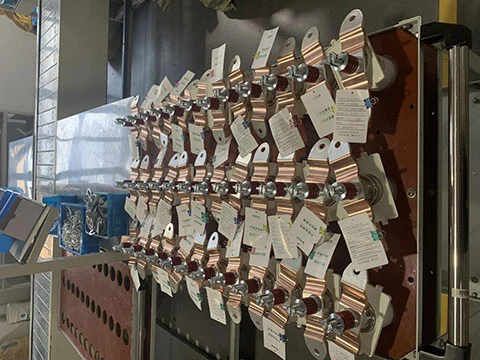

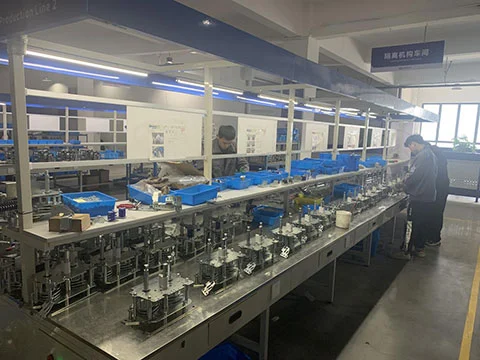

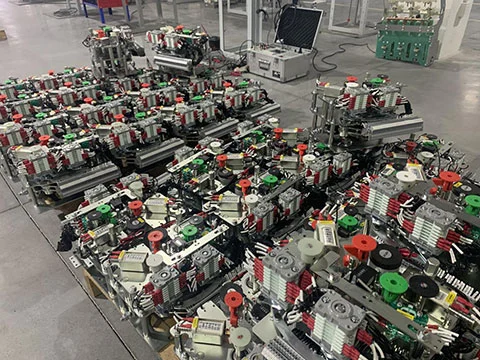

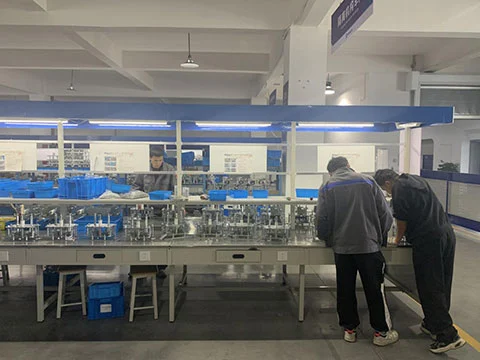

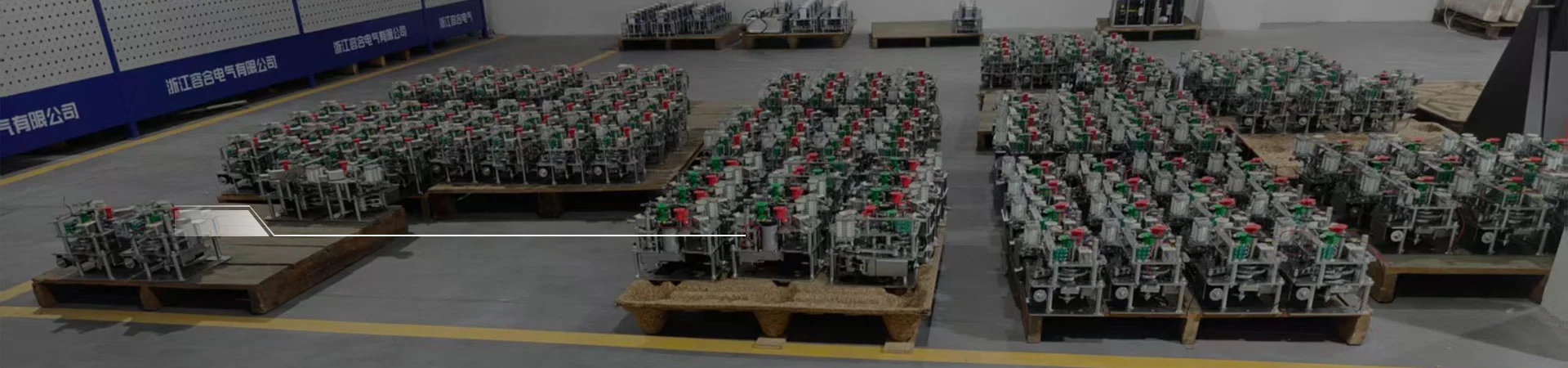

Notre usine

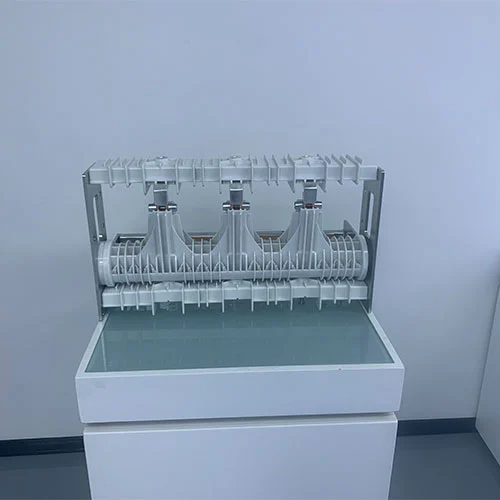

Exposition de produits
